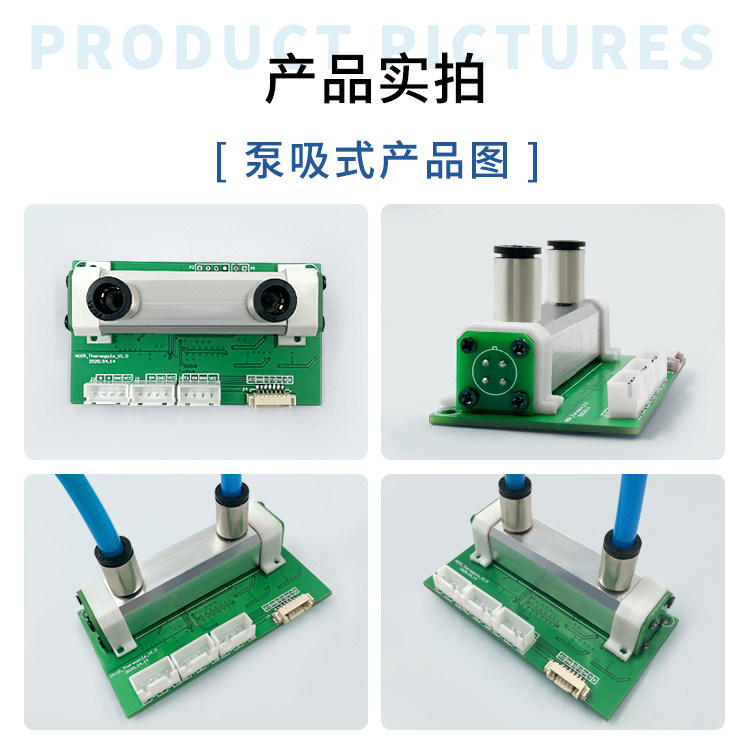

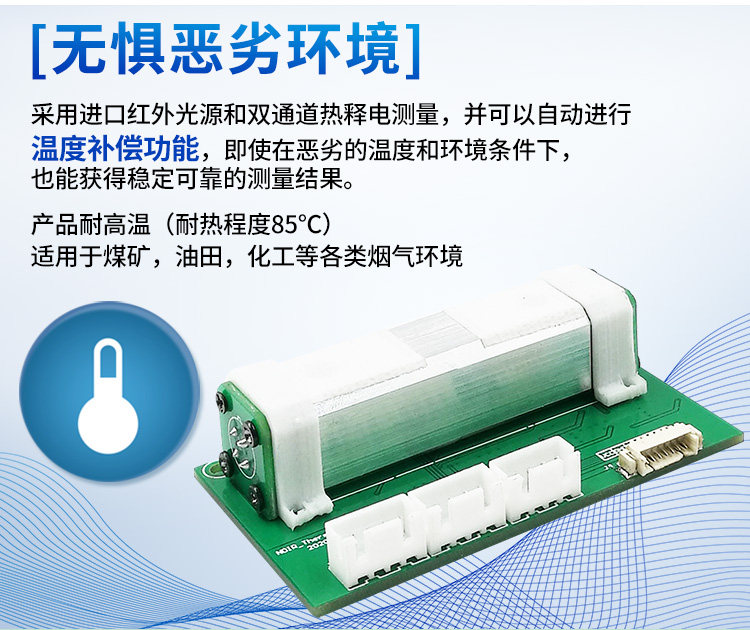

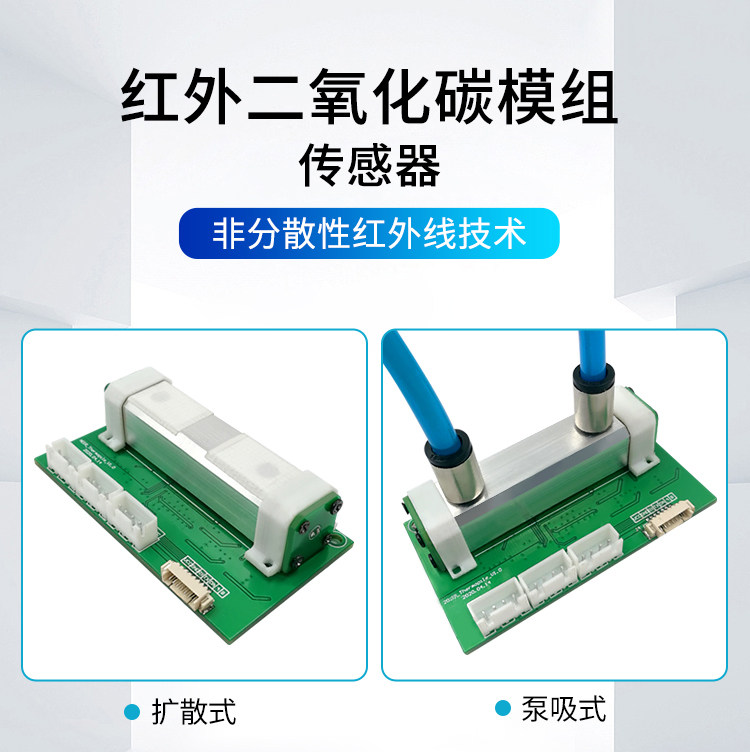

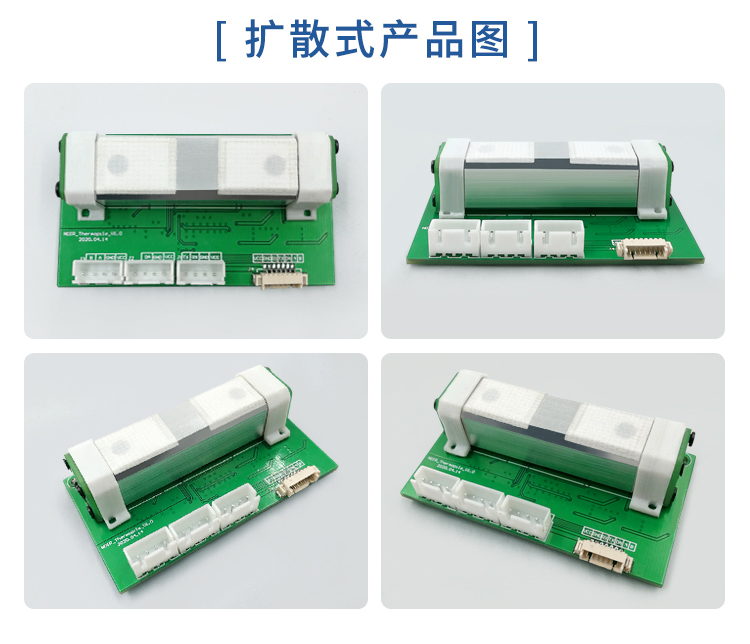

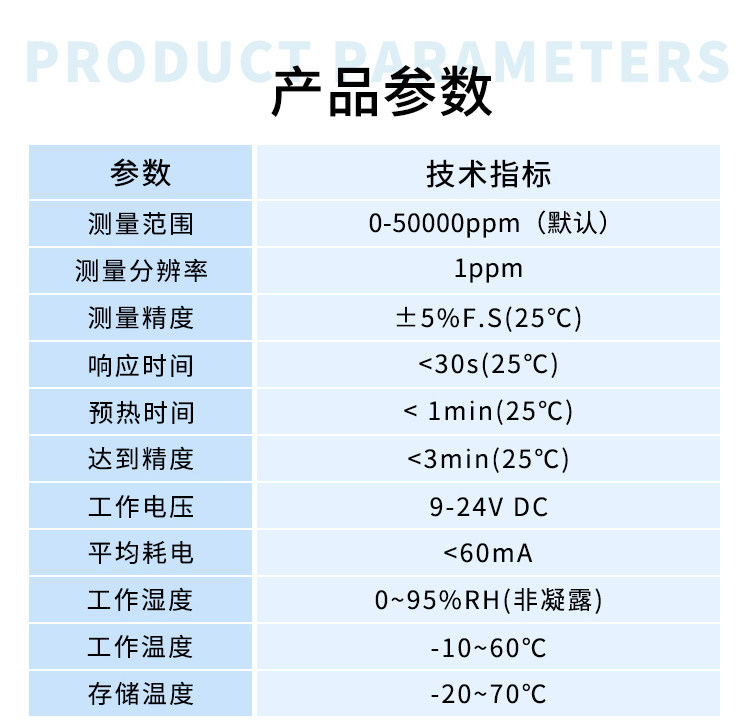

1.1 参数指标

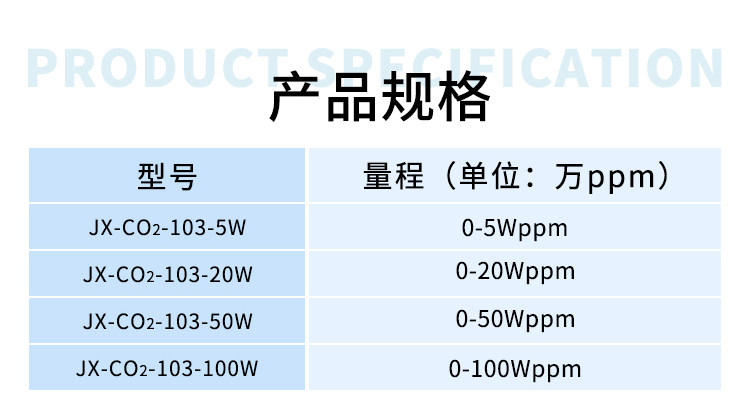

1.2 产品规格

1.3 引脚定义

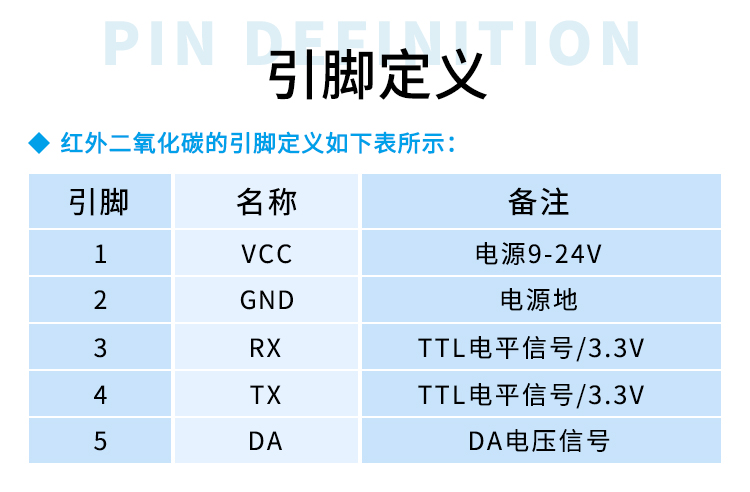

JX-CO2-103系列红外二氧化碳的引脚定义如下表(图)所示:

2.1 通信协议

模组有两种工作方式，分别为主动上报式和被动应答式，默认工作模式为主动上报模式，在主动上报模式下设备会以间隔1S发送一次当前的浓度值。设备可以通过指令修改为问答式，问答式状态下只有向设备发指令询问，设备才会恢复当前浓度值。

• 通信命令

• 主动上报模式

RX（接收）格式如下：

例如： 输出654321ppm格式如下（十六进制）：

其中0X20为空格的十六进制码，输出以换行符结尾

或:

例如： 输出32.1 % 格式如下（十六进制）：

其中0X20为空格的十六进制码，输出以换行符结尾

注：1.若串口数据显示采用ASCII码形式，会直接显示当前气体浓度数值。

    2.单位%为当前气体浓度/100W的百分比，设备出场默认为PPM单位。

• 设置通讯模式

TX（发送）格式如下：

RX（接收）格式如下：

发送:  FF 01 03 01 00 00 00 00 FC可以切换为主动上报

返回： FF 01 03 01 01 00 00 00 FB代表设置成功

发送： FF 01 03 02 00 00 00 00 FB为关闭主动上报

返回： FF 01 03 02 01 00 00 00 FA代表设置成功

发送： FF 01 03 03 01 00 00 00 F9被动问询PPM模式

返回： xxxxx+ppm(ASCII码，数值+单位PPM)

发送： FF 01 03 03 02 00 00 00 F8被动问询%模式

返回： xx.x+%(ASCII码，数值+单位%)

其中  通讯模式：0x01代表主动上报，0x02代表关闭主动上报，0x03代表被动问询；

返回指令里状态0x00表示失败，0x01表示成功。

• 主动问询模式

读取模组地址 0x01 的气体浓度值，格式如下：

TX（发送）：

RX（接收）：

气体浓度值：54321H(十六进制)=344865(十进制)=>气体浓度=344865ppm

修改模组设备地址，格式如下：

TX（发送）：

RX（接收）：

发送：01 06 01 00 00 02 09 F7 将模组地址01改成02。

修改模组波特率，格式如下：

TX（发送）：

RX（接收）：

发送：01 06 01 01 00 01 18 36模组波特率9600改成4800。

其中数据长度0x00,0x00代表2400,0x00,0x01代表4800，0x00,0x02代表9600。

2.3 DA输出（模拟电压信号）

可根据客户需求定制电压输出范围和对应量程

例如：0.4 - 2V 对应输出 0 - 20W ppm

      0 - 3.3V 对应输出 0 - 50W ppm

电压信号输出范围为：0-5V

使用注意事项

（1）在传感器的焊接、安装、使用等过程中应避免其合金管腔体承受任何方向的压力。

（2）传感器如需放置于狭小空间，避免与其他带电器件接触，防止静电损坏红外探测器。

（3）传感器应远离热源，并避其他热辐射。

（4）通入腔体内的被测量气体必须经过灰尘过滤器。

（5）为保证传感器能够正常工作，供电电压须保持在 9V-24V DC 范围中，供电电流须不低于 150mA，不在此范围内，可能会传感器故障，传感器输出浓度偏低或传感器不能正常工作。

（6）扩散式模组上防水透气膜禁止破坏或者撕毁

质保与售后

质保条款遵循售后条款，对于传感器主机电路部分质保两年，气敏类探头质保一年，配件（外壳/插头/线缆等）质保三个月。
