红外六氟化硫传感器
红外六氟化硫传感器
红外六氟化硫传感器
  • NDIR红外六氟化硫传感器

  • JXM-SF6是一种基于单光源双光束非色散红外测量技术(NDIR)的红外气体传感器,专为SF6的检漏而设计。先进的红外传感器具有卓越的线性和重复性,确保长期稳定可靠的测量。
  • 产品详情

    产品参数

    资料下载

  • 产品介绍:

    JXM-SF6传感器对气体的选择性很强,不受H2O、酒精、CO2等气体的干扰。并且传感器使用寿命长,免维护。
    JXM-SF6传感器结构紧凑小巧,可以快速、方便的接入到气体监测和控制系统中。
    SF6红外传感器采用双光束非分光红外线(NDIR)检测技术,具有抗其他气体干扰、保养维护简便、稳定性好、自带温度补偿。标准Modbus ASCII协议,数字输出和模拟输出可选等优点。适用于SF6泄漏报警、现场施工防护、单一气体分析、在线监测、工业过程分析等多种应用场合。

    产品特点:

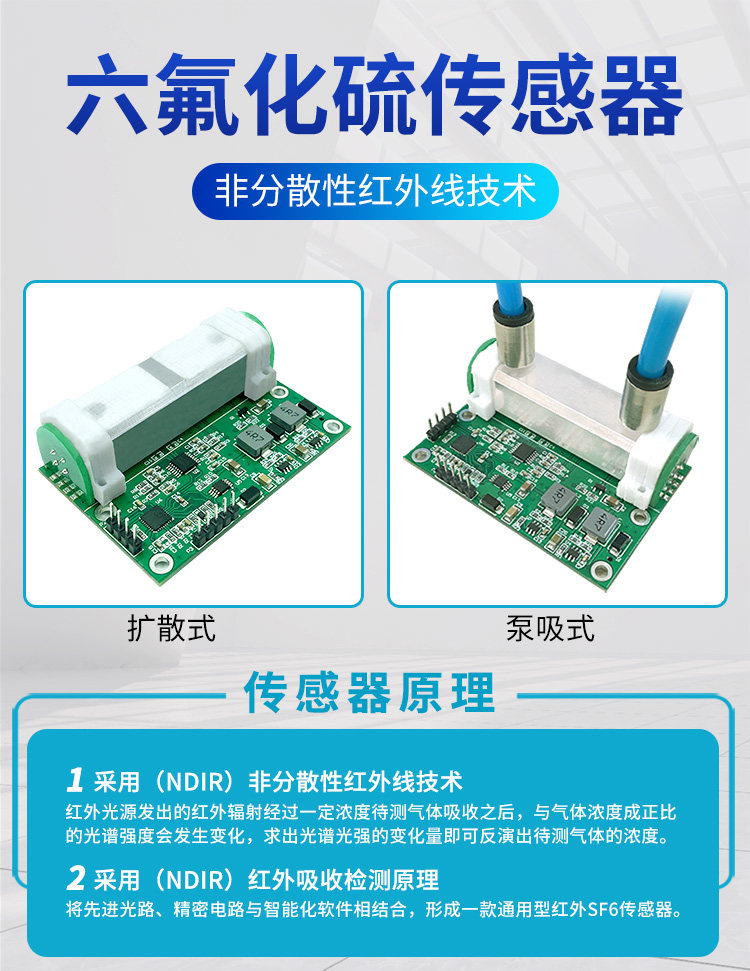

    采用独有的NDIR技术,配备不锈钢外壳,并有泵吸式可供选择,采用数字信号输出。由于针对SF6特定波长设计,具有抗其他气体干扰,体积小、外壳坚固耐腐蚀、使用维护方便、适应恶劣环境、适用于六氟化硫泄漏报警,环境检测、在线监控,气体成份分析等应用场合。

    与传统电化学原理相比,红外SF6传感器的优点:

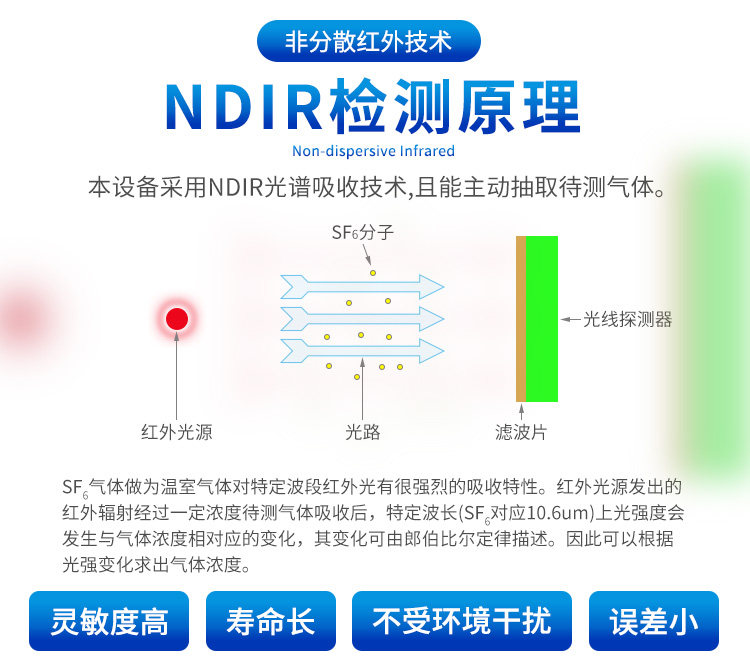

    红外光谱吸收原理(NDIR).
    双波长,带温度补偿。
    高可靠性,与其他气体不会产生交叉反应。
    与电化学传感器相比,六氟化硫传感器红外传感器寿命更长。
    高性价比,可承受的优惠价格。
    与电化学传感器相比,六氟化硫传感器省去售后维护费用。
    数字量和模拟量输出方式可选,二次开发应用方便。
    微型结构,低功耗设计。
    无辐射源,无二次危害

    红外六氟化硫传感器
    红外六氟化硫传感器
    红外六氟化硫传感器
    红外六氟化硫传感器
    红外六氟化硫传感器
    红外六氟化硫传感器
    红外六氟化硫传感器
    红外六氟化硫传感器
    红外六氟化硫传感器
    红外六氟化硫传感器

    1. 1参数指标

    参数

    技术指标

    测量范围

    0-1000ppm/0-3000ppm/0-5000ppm/0-10000ppm

    测量精度

    ±2%F.S(25℃)

    响应时间

    <30s

    预热时间

    < 3min

    达到精度

    <15min

    工作电压

    9~24VDC

    平均耗电

    <60mA

    工作湿度

    0~95%RH(非凝露)

    工作温度

    0~50℃

    存储温度

    -20~50℃

    1.2 引脚定义

    引脚

    名称

    备注

    1

    VCC

    电源12V(9~24V)

    2

    GND

    电源地

    3

    RX

    TTL电平信号,3.3V

    4

    TC

    TTL电平信号,3.3V

    5

    PWM

    PWM输出(CO2浓度)

    6

    --

    预留

    7

    --

    预留

    备注:传感器接口为7Pin-2.54针式连接。

    1. 3通信协议

      串口通讯协议: 9600,8,N,1(波特率 9600,校验位无,停止位 1)总长度32字节,通讯周期: 1 秒

    传感器主动上传浓度值,格式如下:





    x

    x

    x

    x

    x



    p

    p

    m

    \r

    \n

    例如: 输出12345 ppm格式如下(十六进制):

    20

    20

    31

    32

    33

    34

    35

    20

    70

    70

    6d

    0D

    0A

    其中0X20为空格的十六进制码,输出以换行符结尾,且不保留小数位

    1.4上报方式

    气体模组分为主动上报和被动问询两种方式,默认是主动上报模式。

    被动问询指令:

    FF 01 03 02 00 00 00 00 05(此命令切换为问询上传)

    FF 63 63 00 00 6F 6B 0D 0A(返回应答帧表示设置成功)

    主动上报指令:

    FF 01 03 01 00 00 00 00 04(此命令切换为主动上传)

    FF 63 63 00 00 6F 6B 0D 0A(返回应答帧表示设置成功)

    1.5   PWM输出(示例)

    SF6 浓度输出范围 : 0ppm to 5000ppm SF6

    周期              : 1004ms±5%

    如何通过 PWM获得当前 SF6浓度值的计算公式:

    正向脉宽=PPM浓度值/5+2ms;

    2.1 安装及使用注意事项

    本产品接口选用单排针间距2.54mm;

    不要在粉尘密度大的环境长期使用传感器,请在传感器供电范围内使用传感器,并注意电源极性。

    2.2 质保与售后

    质保条款遵循售后条款,对于传感器主机电路部分质保两年,气敏类探头质保一年,配件(外壳/插头/线缆等)质保三个月。
