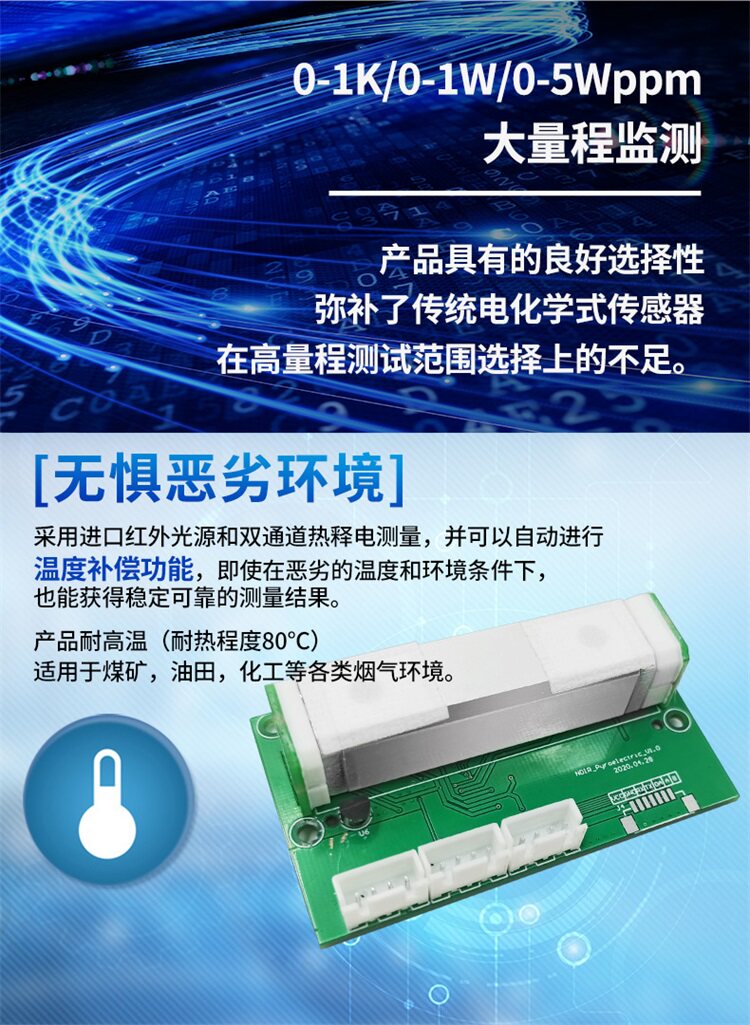

1.1 参数指标

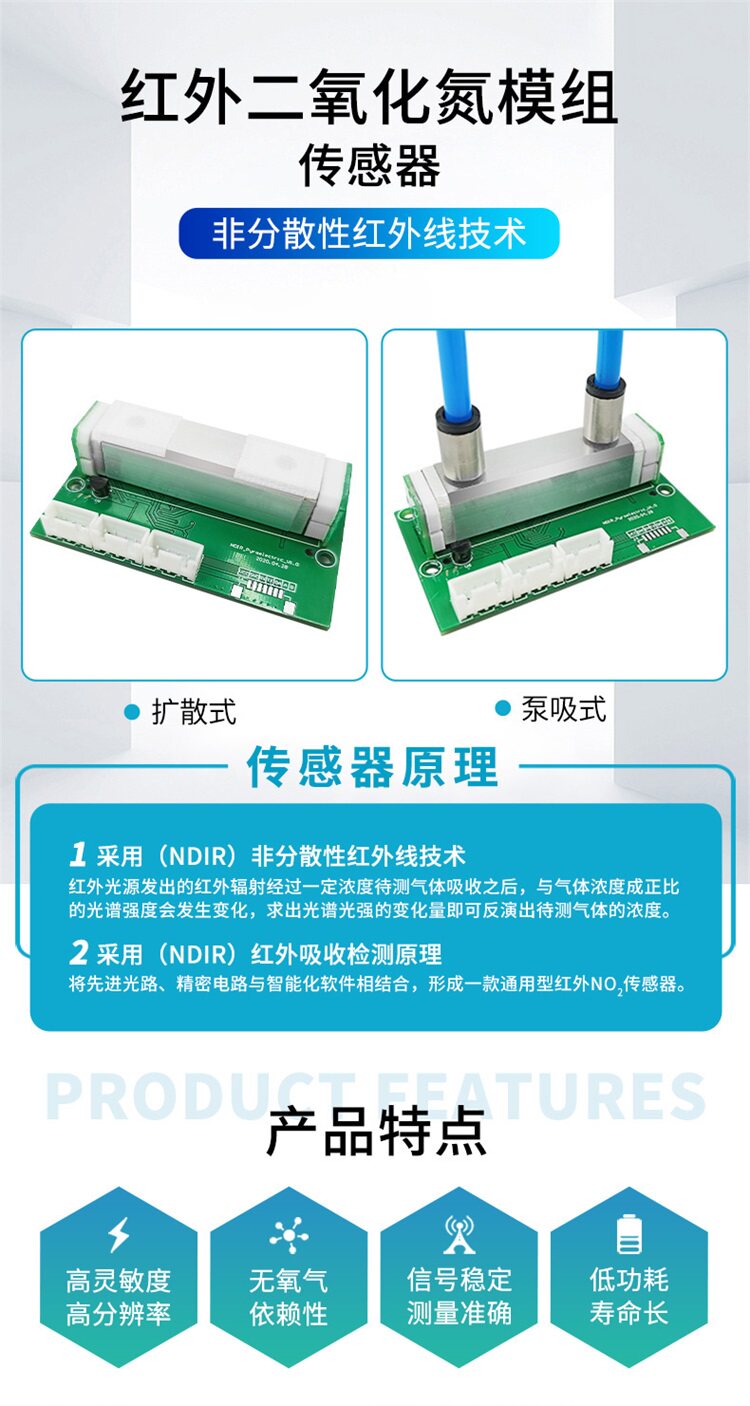

1.2 产品规格

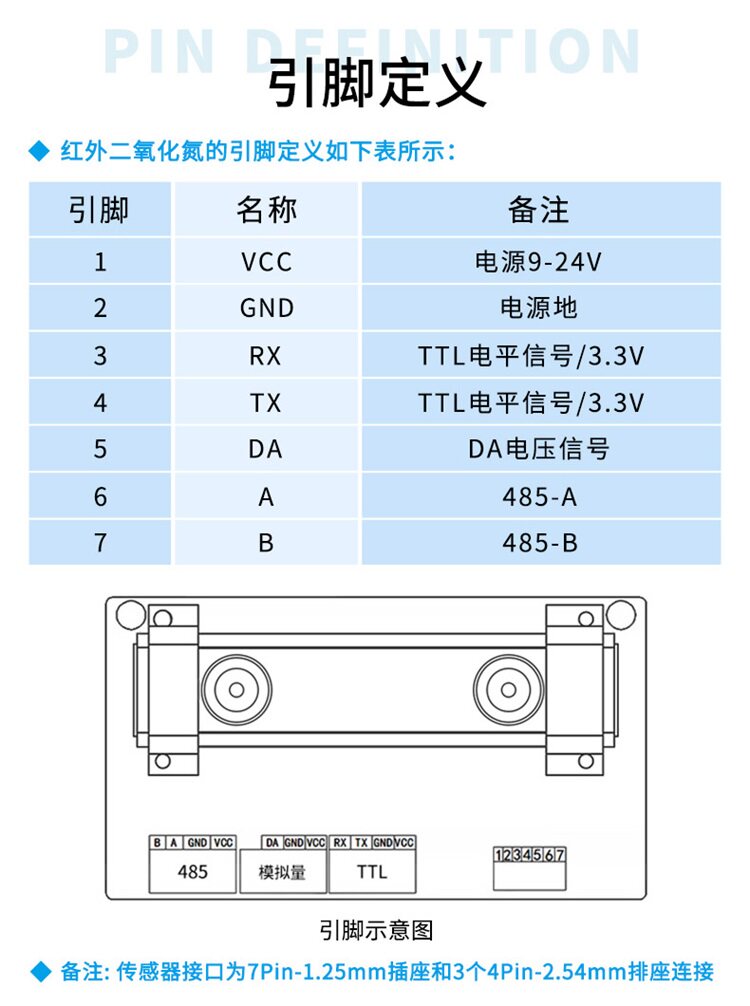

1.3 引脚定义

JX-NO2-104系列红外二氧化氮的引脚定义如下表(图)所示:

2.1 通信协议

我司研发的模组通讯分为TTL和Modbus RTU两种通讯方式。其中，模组有两种工作方式，分别为主动上报模式和问询模式,默认工作模式为主动上报模式，在主动上报模式下设备会以间隔1S发送一次当前的浓度值。设备可以通过指令修改为问答式，问答式状态下只有向设备发指令询问，设备才会恢复当前浓度值。

• TTL通信模式

2.2.1 通信基本参数

2.2.2 通信命令

• 主动上报模式

RX（接收）格式如下：

例如： 输出4321ppm格式如下（十六进制）：

其中0X20为空格的十六进制码，输出以换行符结尾

注：1.若串口数据显示采用ASCLL码形式，会直接显示当前气体浓度数值。

• 设置通讯模式

TX（发送）格式如下：

RX（接收）格式如下：

发送:  FF 01 03 01 00 00 00 00 FC可以切换为主动上报

返回： FF 01 03 01 01 00 00 00 FB代表设置成功

发送： FF 01 03 02 00 00 00 00 FB为关闭主动上报

返回： FF 01 03 02 01 00 00 00 FA代表设置成功

发送： FF 01 03 03 01 00 00 00 F9被动问询模式

返回： xxxxx+ppm(ASCLL码，数值+单位PPM)

或

返回： 20  20 3X 3X 3X 20 50 50 4d 0D 0A(ASCLL格式）

其中  通讯模式：0x01代表主动上报，0x02代表关闭主动上报，0x03代表被动问询；

返回指令里状态0x00表示失败，0x01表示成功。

• Modbus RTU通信模式

2.3.1 通信基本参数

2.3.2 寄存器地址

2.3.3 通讯协议示例以及解释

读取模组地址 0x01 的气体浓度值：

问询帧（发送）：

应答帧（接收）：

气体浓度值：4321H(十六进制)=17185(十进制)=>气体浓度=17185ppm

修改模组设备地址，格式如下：

问询帧（发送）：

应答帧（接收）：

发送：01 06 01 00 00 02 09 F7 将模组地址01改成02。

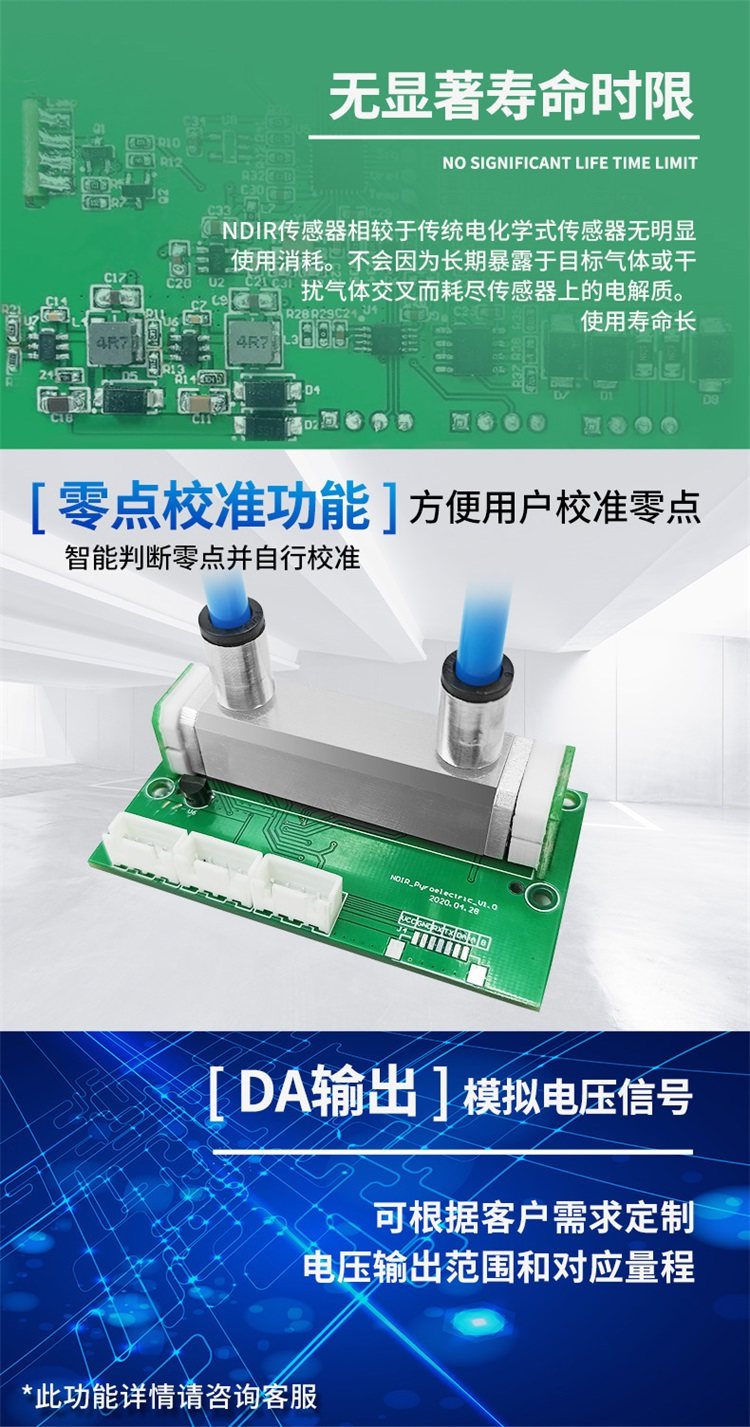

2.4 DA输出（模拟电压信号）

可根据客户需求定制电压输出范围和对应量程

例如：0.4 - 2V 对应输出 0 - 5W ppm

      0 - 3.3V 对应输出 0 - 5W ppm

电压信号输出范围为：0-5V（默认）

使用注意事项

（1）在传感器的焊接、安装、使用等过程中应避免其合金管腔体承受任何方向的压力。

（2）传感器如需放置于狭小空间，避免与其他带电器件接触，防止静电损坏红外探测器。

（3）传感器应远离热源，并避其他热辐射。

（4）传感器应定期校准，校准周期建议不大于 12个月。

（5）通入腔体内的被测量气体必须经过灰尘过滤器。

（6）为保证传感器能够正常工作，供电电压须保持在 9V-24V DC 范围中，供电电流须不低于 150mA，不在此范围内，可能会传感器故障，传感器输出浓度偏低或传感器不能正常工作。
