  • 产品介绍:

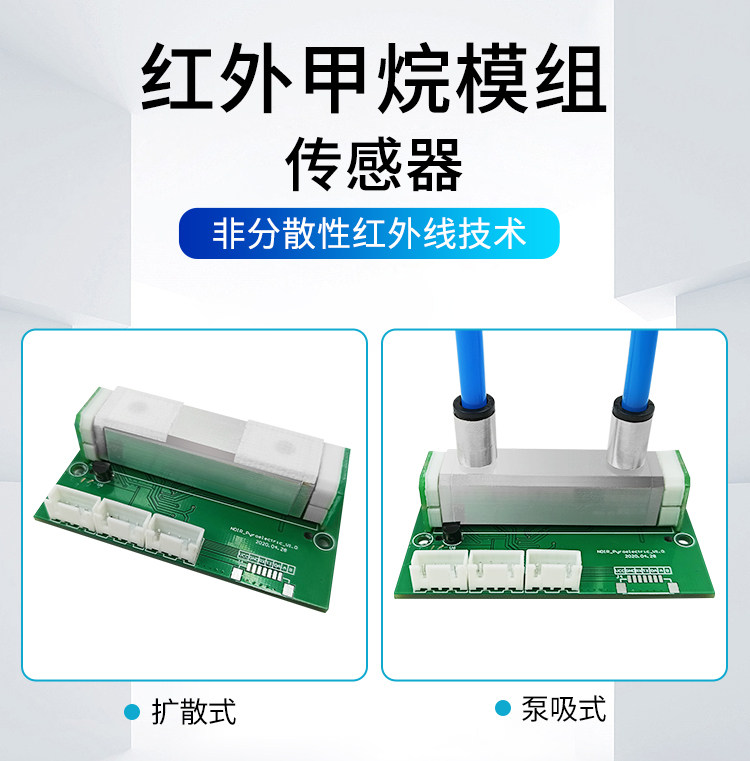

    JX-CH4-103红外甲烷传感器是利用非分散性红外线技术(NDIR)测量甲烷的一种传感器。

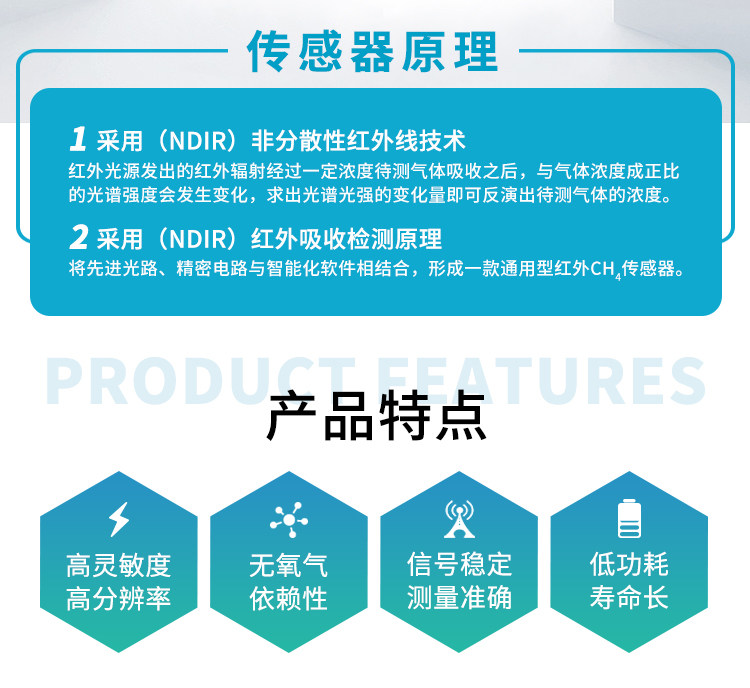

    红外光源发出的红外辐射经过一定浓度待测的气体吸收之后,与气体浓度成正比的光谱强度会发生变化,因此求出光谱光强的变化量就可以反演出待测气体的浓度。红外甲烷传感器模组是采用NDIR红外吸收检测原理,将先进光路、精密电路与智能化软件相结合,形成一款通用型红外CH4传感器模组。

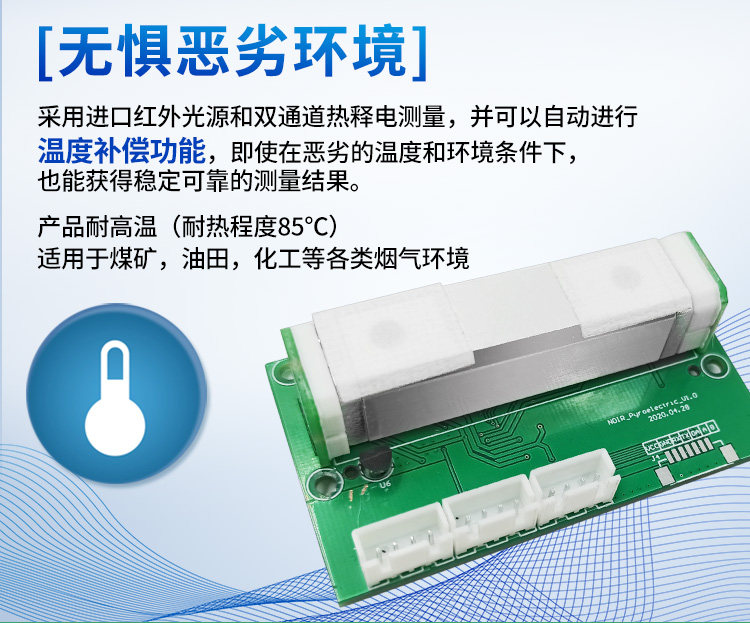

    本产品采用进口MEMS红外光源和双通道热释电探测器,对测量和参考信号的处理,并对进行温度补偿,即使在恶劣的温度和环境条件下,也能获得稳定可靠的测量结果。具有NDIR产品特有的良好选择性,高灵敏度,无氧气依赖性,寿命长等特点。

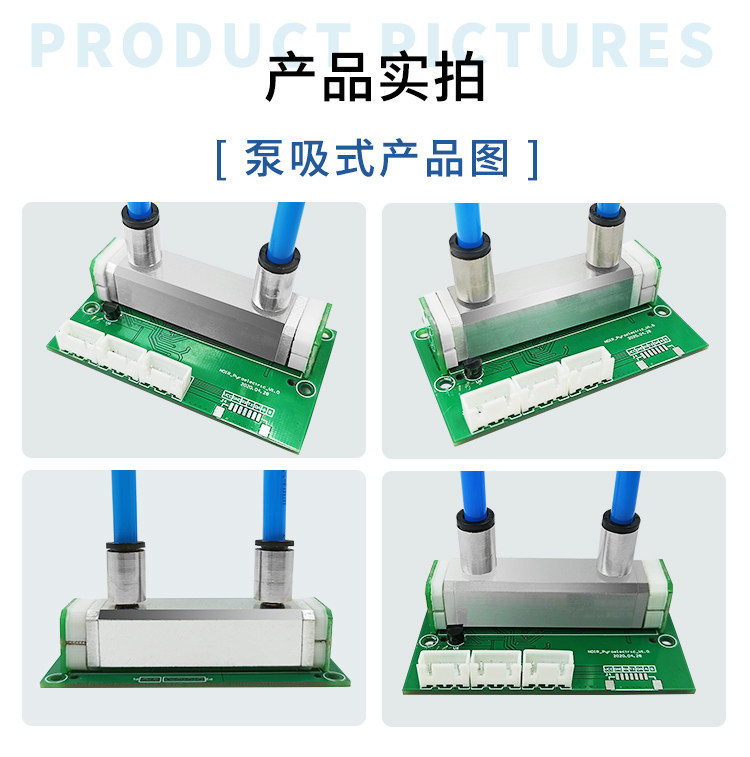

    JX-CH4-103产品采用铝合金方管抛光工艺和制作而成。本产品可广泛应用于煤矿瓦斯检测、石油天然气探测、化工气体生产和空气检测过程监控,可安装于化工、煤矿、油田、智能楼宇、声光报警控制器、机器人、汽车等应用场合。

    1.1 参数指标

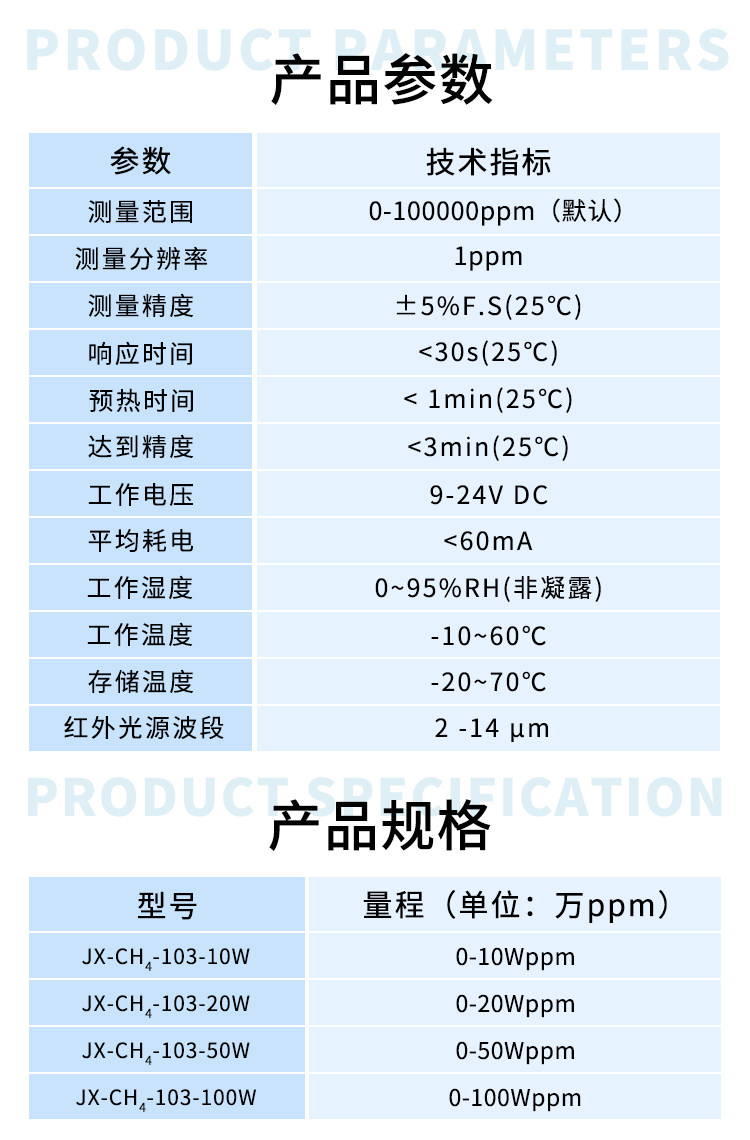

    参数

    技术指标

    测量范围

    0-1000000ppm(默认)

    测量分辨率

    1ppm,0.1lel

    测量精度

    ±5%F.S(25℃)

    响应时间

    < 30s   (25℃)

    预热时间

    < 1min  (25℃)

    达到精度

    < 3min  (25℃)

    工作电压

    9-24V DC

    平均耗电

    <60mA

    工作湿度

    0~95%RH(非凝露)

    工作温度

    -10~75℃,最高耐温85℃;温度补偿范围:-10~60℃(出厂默认)

    存储温度

    -20~70℃

    光源红外波段

    2 -14 μm

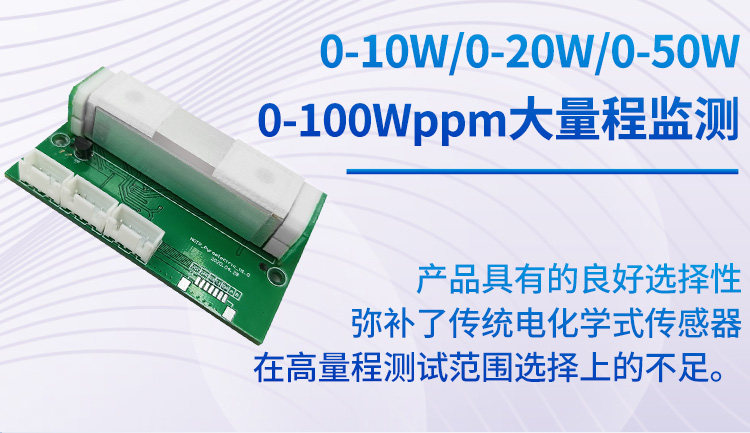

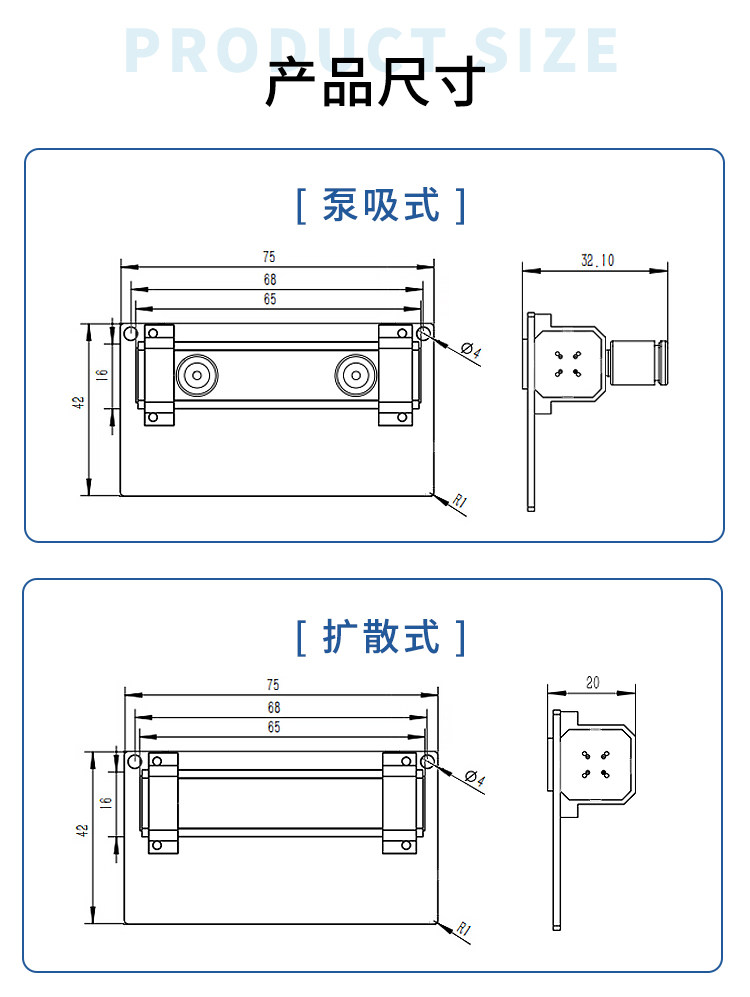

    1.2 产品规格

    型号

    量程(单位:万ppm)

    JX-CH4-103-5W

    0-5Wppm

    JX-CH4-103-20W

    0-20Wppm

    JX-CH4-103-50W

    0-50Wppm

    JX-CH4-103-100W

    0-100Wppm

    1.3 引脚定义

    JX-CO2-103系列红外甲烷的引脚定义如下表(图)所示:

    引脚

    名称

    备注

    1

    VCC

    电源9-24V

    2

    GND

    电源地

    3

    RX

    TTL电平信号,3.3V

    4

    TX

    TTL电平信号,3.3V

    5

    DA

    DA电压信号

    6

    A

    485_A

    7

    B

    485_B

    2.1 通信协议

    参数

    内容

    通讯地址

    0x01(默认)

    波特率

    9600(默认)

    数据位

    8位

    奇偶校验位

    停止位

    1位

    模组有两种工作方式,分别为主动上报式和被动应答式,默认工作模式为主动上报模式,在主动上报模式下设备会以间隔1S发送一次当前的浓度值。设备可以通过指令修改为问答式,问答式状态下只有向设备发指令询问,设备才会恢复当前浓度值。

    • 通信命令

    • 主动上报模式

    RX(接收)格式如下:





    x

    x

    x

    x

    x

    x



    p

    p

    m

    \r

    \n

    例如: 输出654321ppm格式如下(十六进制):

    20

    20

    36

    35

    34

    33

    32

    31

    20

    50

    50

    4d

    0D

    0A

    其中0X20为空格的十六进制码,输出以换行符结尾

    或:





    x

    x

    .

    x



    L

    E

    L

    \r

    \n

    例如: 输出32.1 LEL 格式如下(十六进制):

    20

    20

    33

    32

    2E



    31

    20

    4C

    45

    4C

    0D

    0A

    其中0X20为空格的十六进制码,输出以换行符结尾



    注:1.若串口数据显示采用ASCII码形式,会直接显示当前气体浓度数值。

        2.单位LEL为气体爆炸零界点,设备出场默认为PPM单位。

    • 设置通讯模式

    TX(发送)格式如下:

    起始位

    地址

    命令字节

    通讯模式

    --

    --

    --

    --

    校验和

    0xFF

    0x01

    0x03

    0x**

    0x00

    0x00

    0x00

    0x00

    0**

    RX(接收)格式如下:

    起始位

    地址

    命令字节

    状态

    --

    --

    --

    --

    校验和

    0xFF

    0x01

    0x03

    0x**

    0x00

    0x00

    0x00

    0x00

    0**

    发送:  FF 01 03 01 00 00 00 00 FC可以切换为主动上报

    返回: FF 01 03 01 01 00 00 00 FB代表设置成功

    发送: FF 01 03 02 00 00 00 00 FB为关闭主动上报

    返回: FF 01 03 02 01 00 00 00 FA代表设置成功

    发送: FF 01 03 03 01 00 00 00 F9被动问询PPM模式

    返回: xxxxx+ppm(ASCII码,数值+单位PPM)

    发送: FF 01 03 03 02 00 00 00 F8被动问询LEL模式

    返回: xx.x+LEL(ASCII码,数值+单位LEL)

    其中  通讯模式:0x01代表主动上报,0x02代表关闭主动上报,0x03代表被动问询;

    返回指令里状态0x00表示失败,0x01表示成功。

    • 主动问询模式

    读取模组地址 0x01 的气体浓度值,格式如下:

    TX(发送):

    地址码

    功能码

    起始地址

    数据长度

    校验码低位

    校验码高位

    0x01

    0x03

    0x00,0x06

    0x00,0x02

    0x24

    0x0A

    RX(接收):

    地址码

    功能码

    有效字节

    气体浓度值

    校验码

    低位

    校验码

    高位

    0x01

    0x03

    0x04

    0x00,0x05,0x43,0x21

    0x5A

    0x3D

    气体浓度值:54321H(十六进制)=344865(十进制)=>气体浓度=344865ppm

    修改模组设备地址,格式如下:

    TX(发送):

    地址码

    功能码

    起始地址

    数据长度

    校验码低位

    校验码高位

    0x01

    0x06

    0x01,0x00

    0x00,0x02

    0x09

    0xF7

    RX(接收):

    地址码

    功能码

    起始地址

    数据长度

    校验码低位

    校验码高位

    0x01

    0x06

    0x01,0x00

    0x00,0x02

    0x09

    0xF7

    发送:01 06 01 00 00 02 09 F7 将模组地址01改成02。

    修改模组波特率,格式如下:

    TX(发送):

    地址码

    功能码

    起始地址

    数据长度

    校验码低位

    校验码高位

    0x01

    0x06

    0x01,0x01

    0x00,0x01

    0x18

    0x36

    RX(接收):

    地址码

    功能码

    起始地址

    数据长度

    校验码低位

    校验码高位

    0x01

    0x06

    0x01,0x01

    0x00,0x01

    0x18

    0x36

    发送:01 06 01 01 00 01 18 36模组波特率9600改成4800。

    其中数据长度0x00,0x00代表2400,0x00,0x01代表4800,0x00,0x02代表9600。



    2.3 DA输出(模拟电压信号)

    可根据客户需求定制电压输出范围和对应量程

    例如:0.4 - 2V 对应输出 0 - 20W ppm

          0 - 3.3V 对应输出 0 - 50W ppm
          电压信号输出范围为:0-5V

     使用注意事项

    (1)在传感器的焊接、安装、使用等过程中应避免其合金管腔体承受任何方向的压力。

    (2)传感器如需放置于狭小空间,避免与其他带电器件接触,防止静电损坏红外探测器。

    (3)传感器应远离热源,并避其他热辐射。

    (4)传感器应定期校准,校准周期建议不大于 6个月。

    (5)通入腔体内的被测量气体必须经过灰尘过滤器。

    (6)为保证传感器能够正常工作,供电电压须保持在 9V-24V DC 范围中,供电电流须不低于 150mA,不在此范围内,可能会传感器故障,传感器输出浓度偏低或传感器不能正常工作。

    质保与售后

    质保条款遵循售后条款,对于传感器主机电路部分质保两年,气敏类探头质保一年,配件(外壳/插头/线缆等)质保三个月。
