紫外臭氧传感器
紫外吸收传感器
  • 紫外吸收法臭氧传感器

  • 紫外臭氧传感器,适用于高浓度的臭氧气体测量。可连续在线检测臭氧发生器出口管道中臭氧浓度。广泛应用于制药、化工、市政、污水处理等行业,对臭氧发生器出口浓度和臭氧发生器产量测量及环境中高浓度臭氧的检测.
  • 产品详情

    产品参数

    资料下载

  • 产品概述

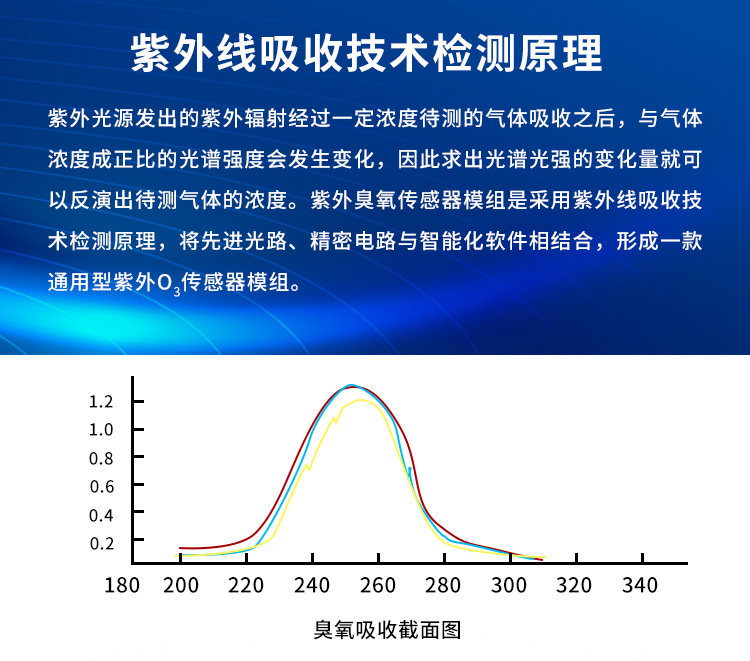

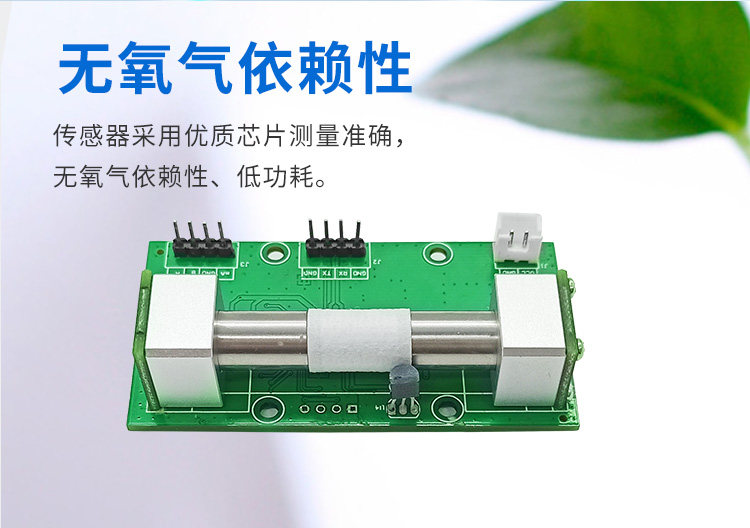

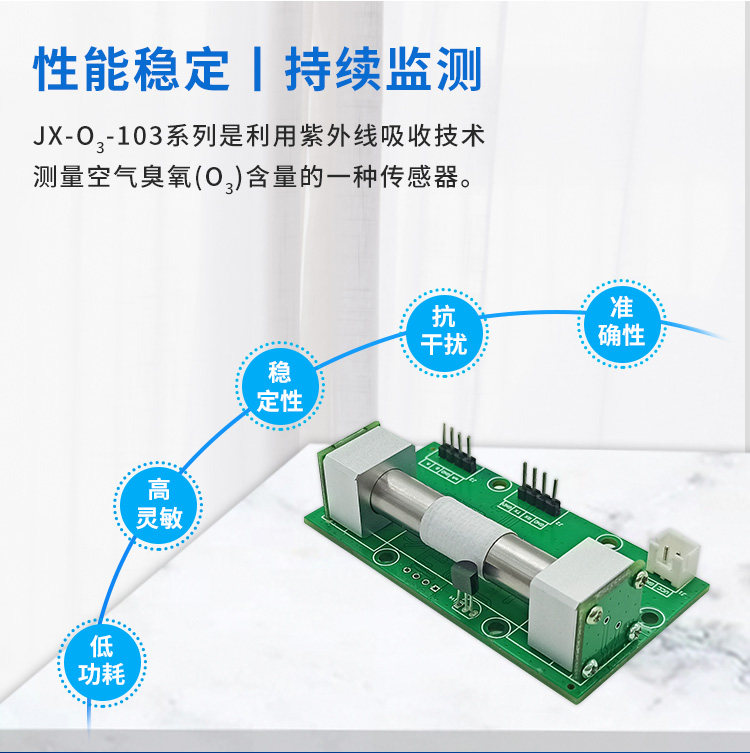

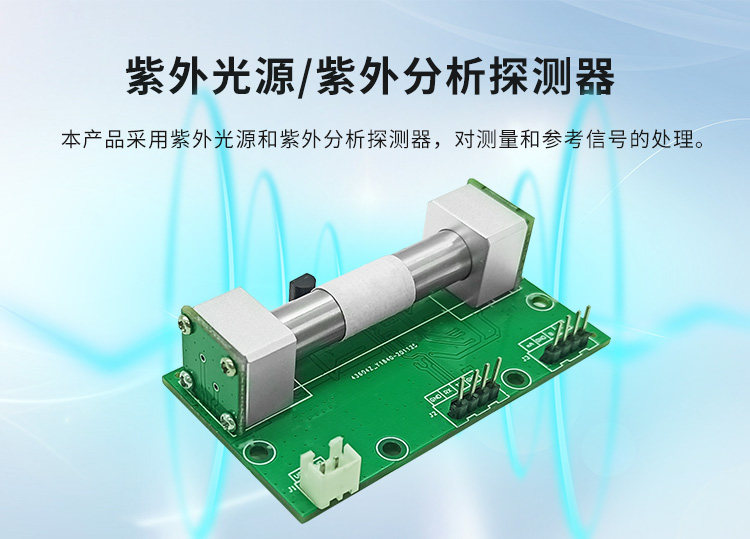

    JX-O3-101紫外臭氧传感器模组是根据臭氧对254nm波长的紫外光存在zui大吸收,并由比耳_朗伯定律中光强与浓度的对数值成正比原理设计而成,内置温度补偿适应各种极端环境,适用于高浓度的臭氧气体测量。连续检测各种工业环境下的臭氧气体,也可用于检测运行中的管道、容器等环境的臭氧气体。

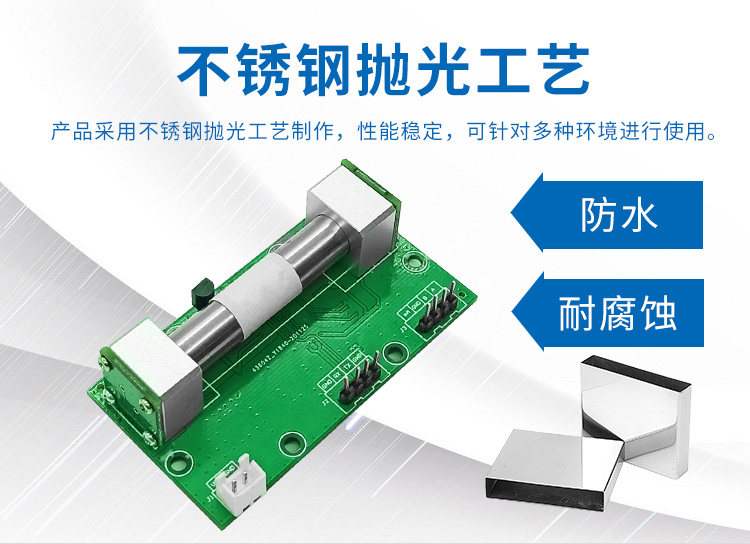

    产品特点

    测试方法:紫外光吸收法,长寿命光源系统,测量精度高。
    使用方式:室内安装使用,配置电源及信号插口。
    智能补偿:内置温度补偿功能,可对零点漂移进行手动校零。
    显示单位:mg/M3,ppm ,可选。
    输出功能:4-20mA、RS485、TTL通讯。

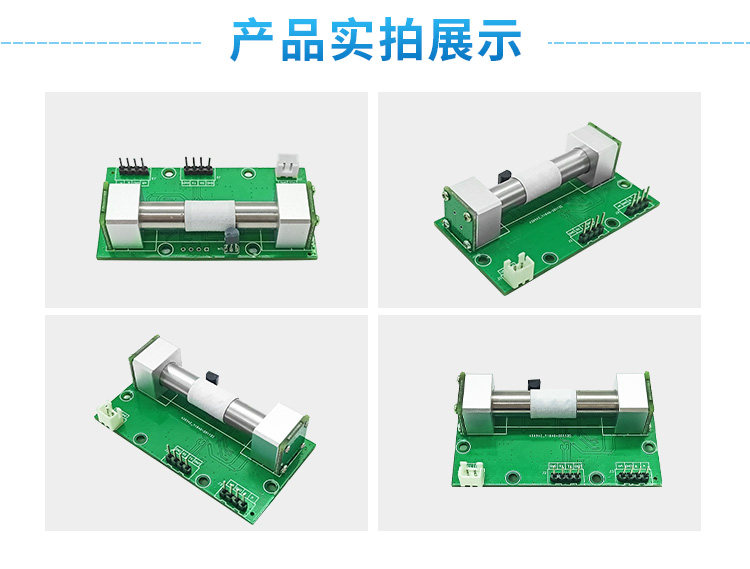

    紫外臭氧传感器

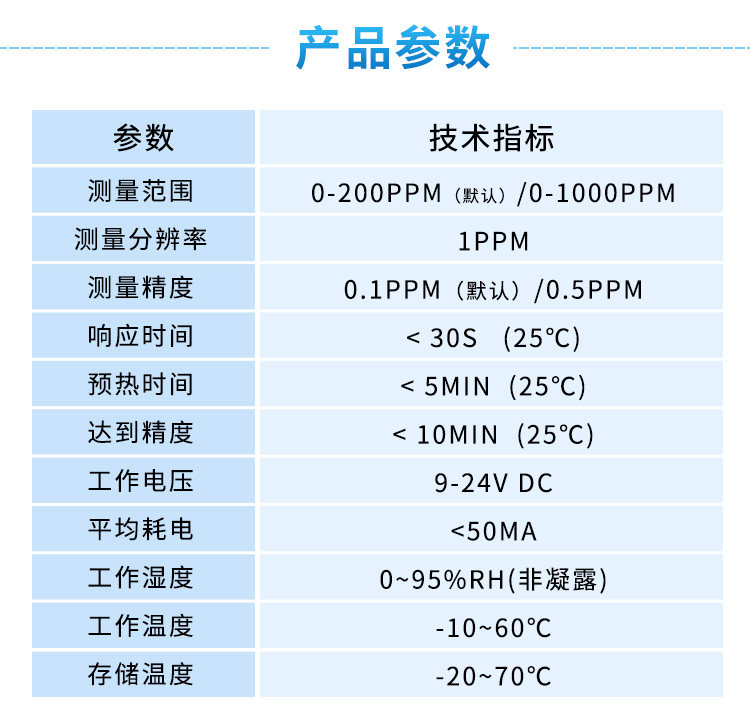

    1.1 参数指标

    参数

    技术指标

    测量范围

    0-200ppm/0-1000ppm(默认),(0-400mg/m3/0-2000mg/m3)

    预热时间

    < 2min

    达到精度

    < 5min

    测量分辨率

    0.1ppm、0.01mg/M3

    测量精度

    ≤±3%F.S

    线性误差

    ≤±1%F.S

    零点漂移

    ≤±1%F.S

    年化漂移

    ≤±1%F.S

    输出方式

    4-20mA、RS485、TTL

    存储温度

    -20~70℃

    工作电压

    9-24V DC

    平均耗电

    <125mA

    工作湿度

    0~95%RH(非凝露)

    工作温度

    0~50℃

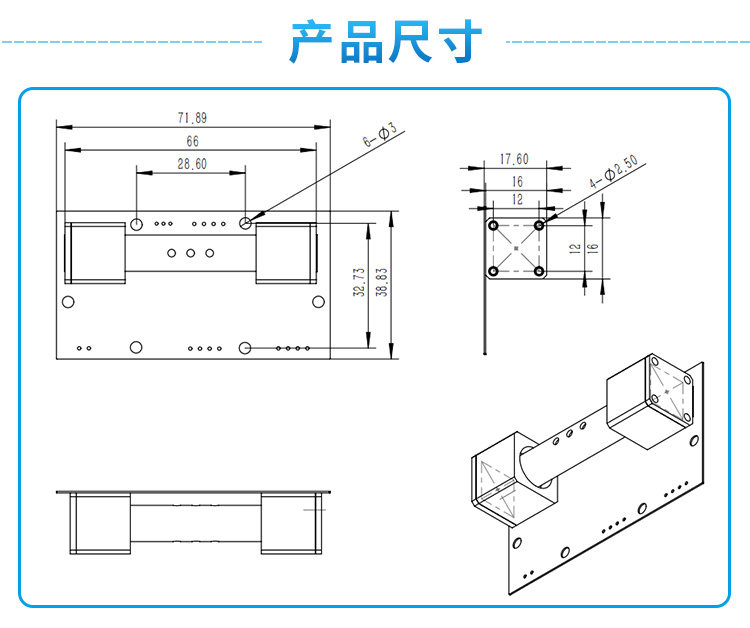

    尺寸

    72*38.5*17.6长宽高(mm)

    1.2 产品规格

    型号

    量程(单位:ppm,mg/m3)

    JX-O3-101_1

    0-200ppm,0-400mg/m3

    JX-O3-101_2

    0-1000ppm,0-2000mg/m3(默认)

    注:其他量程可定制,详细咨询客服

    1.3 接口定义

    1

    VCC

    电源9-24V

    2

    GND

    电源地

    3

    GND

    电源地

    4

    RX

    TTL电平信号,5V

    5

    TX

    TTL电平信号,5V

    6

    GND

    电源地

    7

    4-20mA

    4-20mA/电流信号

    8

    GND

    电源地

    9

    485B

    485_A

    10

    485A

    485_B

    如图所示,从上到下接口依次为以上注解

    2.1 通信协议

    参数

    内容

    通讯地址

    0x01(默认)

    波特率

    9600(默认)

    数据位

    8位

    奇偶校验位

    停止位

    1位

    模组有两种工作方式,分别为主动上报式和被动应答式,默认工作模式为主动上报模式,在主动上报模式下设备会以间隔1S发送一次当前的浓度值。设备可以通过指令修改为问答式,问答式状态下只有向设备发指令询问,设备才会恢复当前浓度值。

    • 通信命令

    2.2.1 主动上报模式

    RX(接收)格式如下:

    x

    x

    x

    x

    .

    x



    p

    p

    m

    \r

    \n

    例如: 输出1.6ppm格式如下(十六进制):

    20

    20

    31

    2E

    36

    20

    70

    70

    6D

    0D

    0A

    其中0X20为空格的十六进制码,输出以换行符结尾

    或:

    x

    x

    .

    x



    m

    g

    /

    M

    3

    \r

    \n

    例如: 输出3.42 mg 格式如下(十六进制):

    20

    20

    33

    2E

    34

    32

    20

    6D

    67

    2F

    6D

    33

    0D

    0A

    其中0X20为空格的十六进制码,输出以换行符结尾

    注:1.若串口数据显示采用ASCII码形式,会直接显示当前气体浓度数值。

        2.模组出场默认为PPM单位。

    2.2.2 设置通讯模式

    TX(发送)格式如下:

    起始位

    地址

    命令字节

    通讯模式

    --

    --

    --

    --

    校验和

    0xFF

    0x01

    0x03

    0x**

    0x00

    0x00

    0x00

    0x00

    0**

    RX(接收)格式如下:

    起始位

    地址

    命令字节

    状态

    --

    --

    --

    --

    校验和

    0xFF

    0x01

    0x03

    0x**

    0x00

    0x00

    0x00

    0x00

    0**

    发送:  FF 01 03 01 00 00 00 00 FC可以切换为主动上报

    返回: FF 01 03 01 01 00 00 00 FB代表设置成功

    发送: FF 01 03 02 00 00 00 00 FB为关闭主动上报

    返回: FF 01 03 02 01 00 00 00 FA代表设置成功

    发送: FF 01 03 03 01 00 00 00 F9被动问询PPM

    返回: xxxxx+ppm(ASCII码,数值+单位PPM)

    发送: FF 01 03 03 02 00 00 00 F8被动问询mg/M3

    返回: xx.x+mg/M3(ASCII码,数值+单位mg/M3)

    其中  通讯模式:0x01代表主动上报,0x02代表关闭主动上报,0x03代表被动问询;

    返回指令里状态0x00表示失败,0x01表示成功。

    2.3 寄存器地址

    寄存器地址

    PLC组态地址

    内容

    操作

    0005H

    40006

    O3浓度(单位0.1ppm)

    只读

    0006H

    40007

    O3浓度(单位0.01mg/m3)

    只读

    0020H

    40021

    零点漂移清零

    读写

    0023H

    40024

    单位切换

    读写

    0100H

    40101

    设备地址

    读写

    0101H

    40102

    波特率(2400/4800/9600)

    读写

    2.4 通讯协议示例以及解释

    2.4.1 读取设备地址 0x01的O3

    问询帧:

    地址码

    功能码

    起始地址

    数据长度

    校验码低位

    校验码高位

    0x01

    0x03

    0x00,0x05

    0x00,0x01

    0x94

    0x0B

    应答帧:

    地址码

    功能码

    有效字节

    O3浓度值

    校验码

    低位

    校验码

    高位

    0x01

    0x03

    0x02

    0x00,0xCF

    0x5A

    0x3D

    气体浓度值:CF(十六进制)=207(十进制)=>气体浓度=20.7ppm

    2.4.2 对设备地址 0x01数值进行手动清0

    问讯帧:

    地址码

    功能码

    起始地址

    寄存器值

    校验码低位

    校验码高位

    0x01

    0x06

    0x00,0x20

    0x00,0x01

    0x49

    0xC0

    应答帧:

    地址码

    功能码

    起始地址

    寄存器值

    校验码低位

    校验码高位

    0x01

    0x06

    0x00,0x20

    0x00,0x01

    0x49

    0xC0

        注:请在无臭氧条件预热2分钟以上进行。

    2.4.3 对设备地址 0x01进行单位切换

    问询帧:

    地址码

    功能码

    起始地址

    寄存器值

    校验码低位

    校验码高位

    0x01

    0x06

    0x00,0x23

    0x00,0x01

    0xB9

    0xC0

    应答帧:

    地址码

    功能码

    起始地址

    寄存器值

    校验码低位

    校验码高位

    0x01

    0x06

    0x00,0x23

    0x00,0x01

    0xB9

    0xC0

    注:TTL主动问询后接收数据单位的切换,寄存器值0为mg/M3,寄存器值1为PPM。

    2.5 模拟量参数及含义

    模拟量4-20ma电流输出

    电流值

    O3浓度

    4mA

    0ppm

    20mA

    200.0/1000.0ppm

    计算公式为P(200浓度)=(I(电流)-4mA)*12.5ppm

                   P(1000浓度)=(I(电流)-4mA)*62.5ppm

    其中P的单位为ppm,I的单位为mA。

    例如当前情况下采集到的数据是9mA,此时计算P(200浓度)浓度的值为62.5ppm,P(1000浓度)浓度的值为312.5ppm。

    以上为200/1000量程时计算方式,其他量程请以4mA代表0ppm,20mA代表最大量程线性换算即可。
