  • PM2.5/10激光颗粒物传感器

  • PM2.5传感器可以用来检测我们周围空气中的颗粒物浓度,即PM2.5值大小。工作原理是根据光散射原理开发的:粒子和分子将在光的照射下散射光,同时吸收部分光的能量。当一束平行的单色光入射到待测量的粒子场上时,它受到粒子周围的散射和吸收的影响,并且光强度衰减。
  • 产品详情

    产品参数

    资料下载

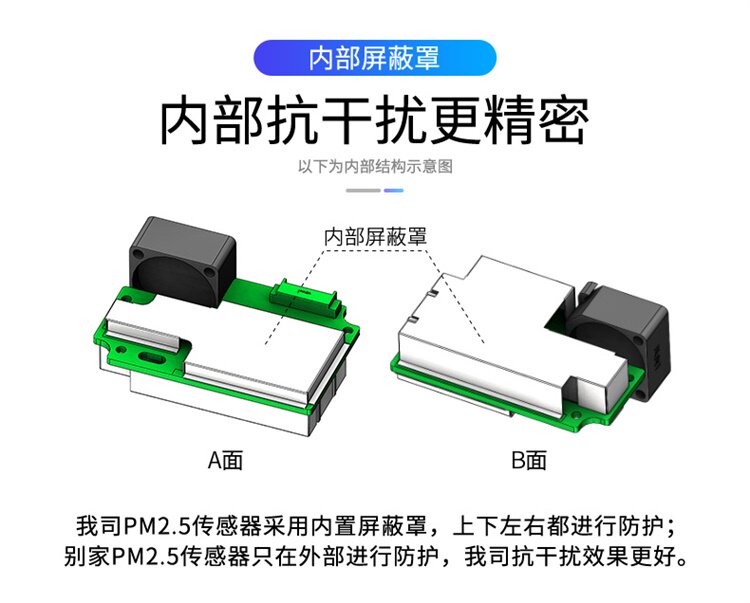

  • 产品概述

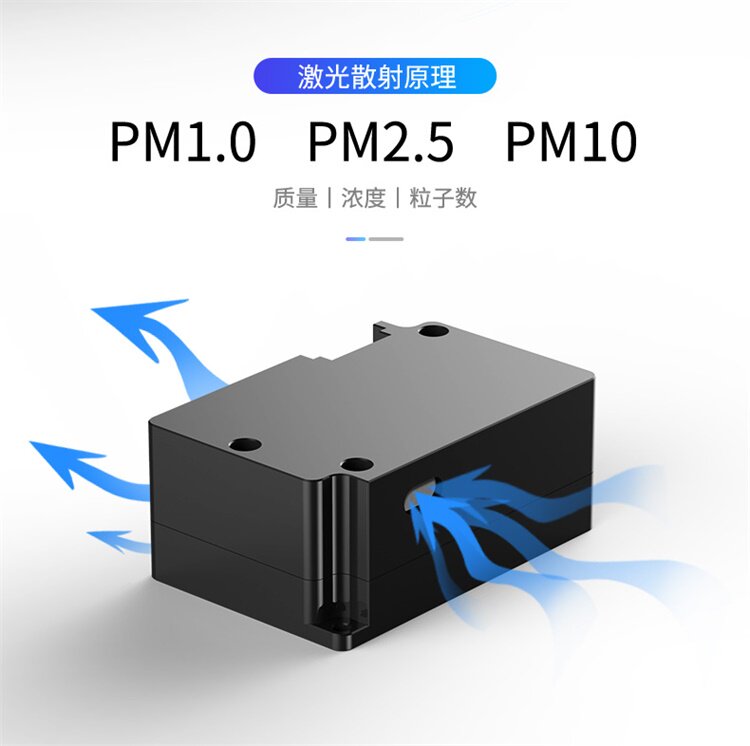

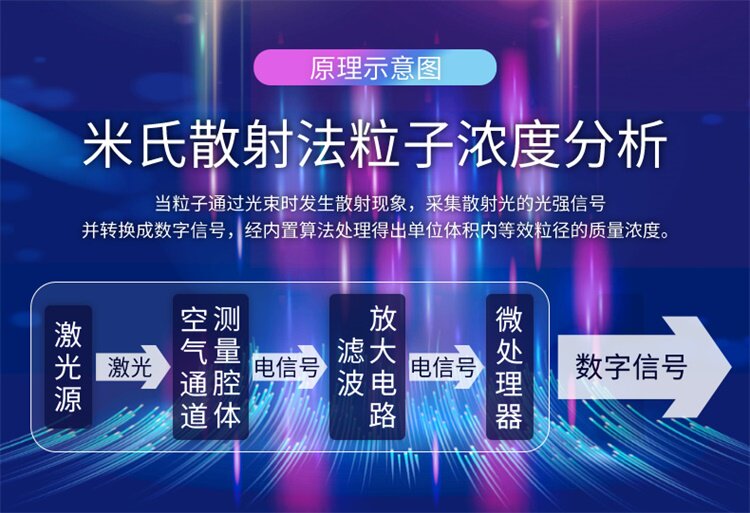

    PM2.5/pm10激光颗粒物传感器是一款采用激光散射原理检测大气环境中PM1.0、PM2.5、PM10质量浓度及粒子数的传感器模组。该传感器采用国外进口处理芯片以及感光元件,通过微处理器进行信号的采集、处理并以通用数字接口形式输出,实时准确检测大气环境中不同粒径的质量浓度。本传感器基于米氏散射法粒子浓度分析技术,外界空气均匀通过自主研发的风道,采样气体中的粒子通过光束时发生散射现象,信息处理电路通过光电传感器采集散射光的光强信号转换成电压脉冲信号,经前置放大,AD转换后变成数字信号,经噪声处理及最优算法,得出单位体积内等效粒径的颗粒个数,进而得出单位体积内等效粒径的质量浓度。

    应用范围:

    空气净化器、空气品质检测仪、新风系统、带空气净化功能的空调、汽车以及消费类电子的配套。

    产品特点:

    一致,稳定,可靠
    零点漂移小,重复性好
    体积小,便于安装
    低功耗,寿命长
    灵敏度高,响应速度快

    PM2.5激光颗粒物传感器
    PM2.5激光颗粒物传感器

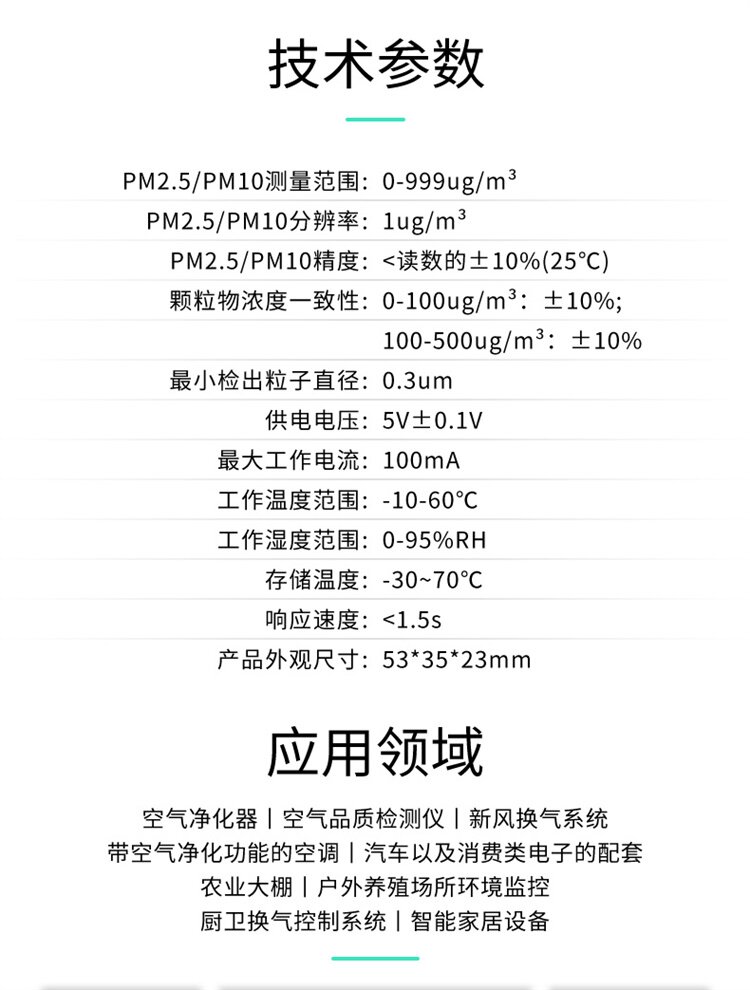

    1.1. 技术参数

    参数

    参数

    PM2.5/PM10测量范围

    0-999ug/m³

    PM2.5/PM10分辨率

    1ug/m³

    PM2.5/PM10精度

    <读数的±10%(25℃)

    颗粒物浓度一致性

    0-100ug/m³:±10%
    100-500ug/m³:±10%

    最小检出粒子直径

    0.3um

    供电电压

    5V±0.1V

    最大工作电流

    100mA

    工作温度范围

    -10-60℃

    工作湿度范围

    0-95%RH(相对湿度,非凝露)

    存储温度

    -30-70℃

    响应速度

    <1.5s

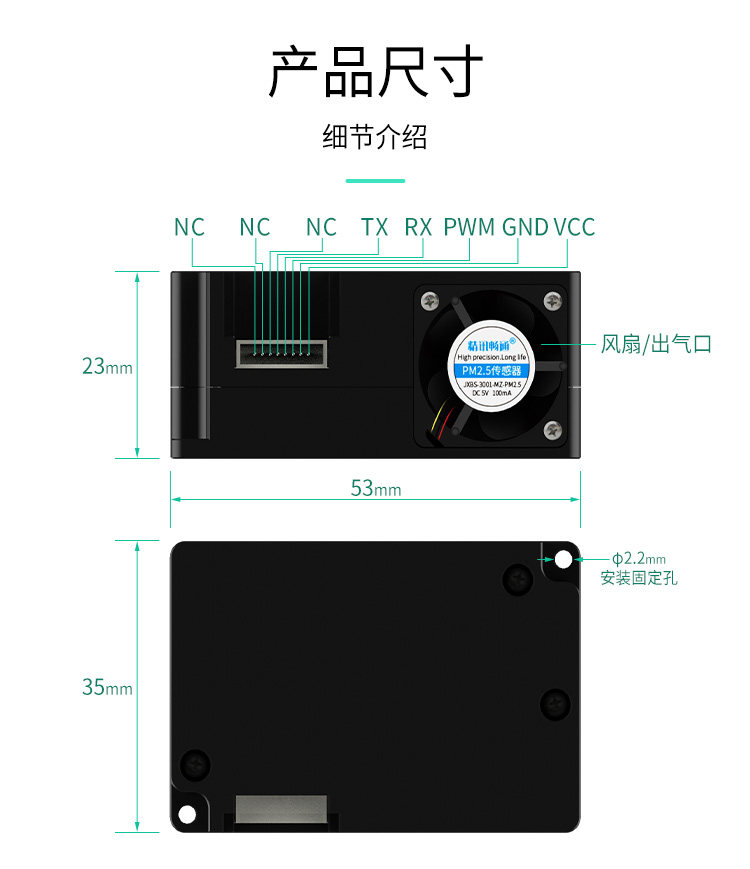

    尺寸

    53*35*23mm

    1.2串口通讯协议

    参数

    内容

    编码

    8位二进制

    数据位

    8位

    奇偶校验位

    停止位

    1位

    波特率

    9600 bps

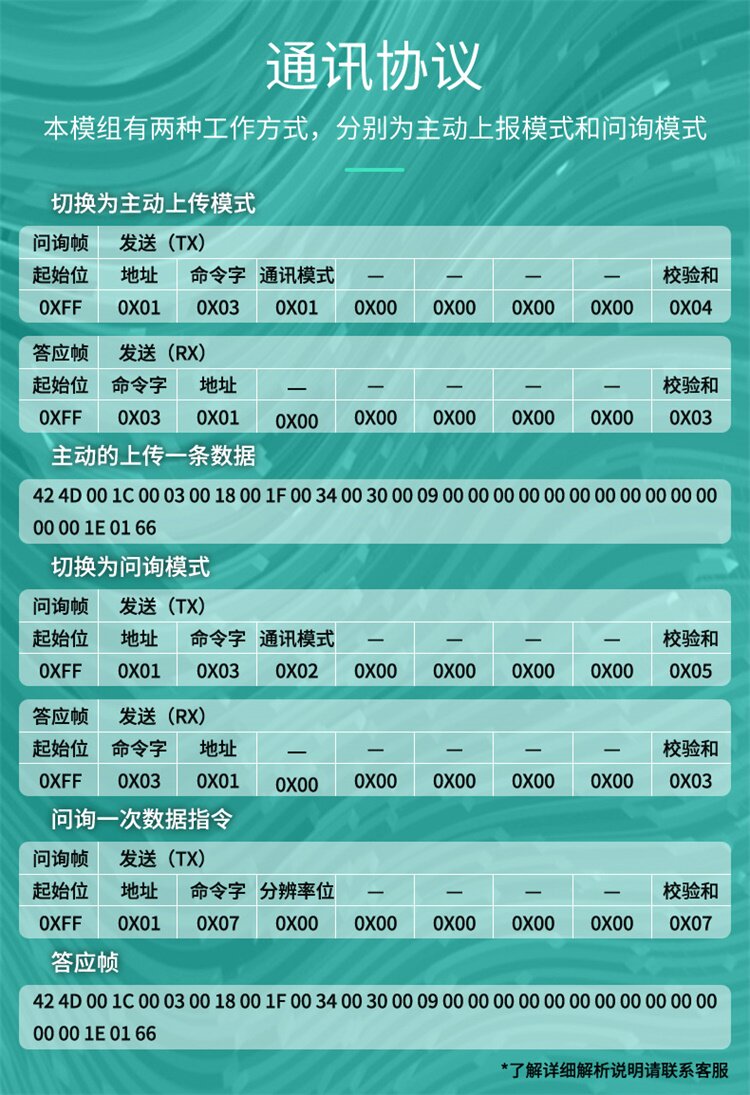

    1.3 通讯命令

    我司研发的模组有两种工作方式,分别为主动上报模式和问询模式,默认工作模式为主动上报模式。

    1.3.1. 主动上传

    • 切换为主动上传

    问询帧

    发送(TX)

    起始位

    地址

    命令字

    通讯模式

    --

    --

    --

    --

    校验和

    0xFF

    0x01

    0X03

    0x01

    0x00

    0x00

    0x00

    0x00

    0x04



    应答帧

    接受(RX)

    起始位

    命令字

    地址

    --

    --

    --

    --

    --

    校验和

    0xFF

    0x03

    0X01

    0x00

    0x00

    0x00

    0x00

    0x00

    0x03

    • 主动的上传的一条数据(数据解析见下表)

    42 4D 00 1C 00 03 00 18 00 1F 00 34 00 30 00 09 00 00 00 00 00 00 00 00 00 00 00 00 00 1E 01 66

    1.3.2. 问询模式

    • 切换为问询模式

    问询帧

    发送(TX)

    起始位

    地址

    命令字

    通讯模式

    --

    --

    --

    --

    校验和

    0xFF

    0x01

    0X03

    0x02

    0x00

    0x00

    0x00

    0x00

    0x05



    应答帧

    接受(RX)

    起始位

    命令字

    地址

    --

    --

    --

    --

    --

    校验和

    0xFF

    0x03

    0X01

    0x00

    0x00

    0x00

    0x00

    0x00

    0x03

    • 问询数据指令(问询一次数据指令)

    问询帧

    发送(TX)

    起始位

    地址

    命令字

    分辨率位

    --

    --

    --

    --

    校验和

    0xFF

    0x01

    0X07

    0x00

    0x00

    0x00

    0x00

    0x00

    0x07

    应答帧:42 4D 00 1C 00 03 00 18 00 1F 00 34 00 30 00 09 00 00 00 00 00 00 00 00 00 00 00 00 00 1E 01 66

    1.3.3. 数据解析说明

    名称

    说明

    备注

    起始位1

    0x42

    帧头

    起始位2

    0x4D

    帧头

    帧长度高八位

    0x00

    帧长度

    帧长度低八位

    0x1C

    帧长度

    数据1高八位

    0x00

    PM1.0质量浓度,单位ug/m³

    数据1低八位

    0x03

    数据2高八位

    0x00

    PM2.5质量浓度,单位ug/m³

    数据2低八位

    0x18

    数据3高八位

    0x00

    PM10质量浓度,单位ug/m³

    数据3低八位

    0x1F

    数据4高八位

    0x00

    表示0.1升空气中直径在0.3um以上颗粒物个数

    数据4低八位

    0x34

    数据5高八位

    0x00

    表示0.1升空气中直径在0.5μm以上颗粒物个数

    数据5低八位

    0x30

    数据6高八位

    0x00

    表示0.1升空气中直径在1.0μm以上颗粒物个数

    数据6低八位

    0x09

    数据7高八位

    0x00

    表示0.1升空气中直径在2.5μm以上颗粒物个数

    数据7低八位

    0x00

    数据8高八位

    0x00

    表示0.1升空气中直径在5.0μm以上颗粒物个数

    数据8低八位

    0x00

    数据9高八位

    0x00

    表示0.1升空气中直径在10.0μm以上颗粒物个数

    数据9低八位

    0x00

    数据10高八位

    0x00

    保留

    数据10低八位

    0x00

    数据11高八位

    0x00

    数据11低八位

    0x00

    数据12高八位

    0x00

    数据12低八位

    0x00

    数据13高八位

    0x00

    数据13低八位

    0x1E

    校验和高八位

    0x01

    总加和校验

    校验和低八位

    0x66

    使用注意事项

    本产品是作为家电产品配套用途而制造,对于医疗、矿业、防灾等需要高安全性、依赖性等用途时,请不要使用;

    本产品采用金属等无静电吸附材料,避免在含有大量尘埃恶劣环境下工作;传感器使用结束后,建议关闭采样口。
