485型产品参数

参数	技术指标
O2测量范围	0-30%/0-100%
测量方式	电化学探头
响应时间	小于30秒
测量精度	<±读数3%(25℃)
接口形式	模拟量(电压/电流)
供电电源	12V-24VDC
耗电	<1W
运行温度	-20℃ 至 +50℃
工作湿度环境	0%-90%RH（相对湿度）、非凝结

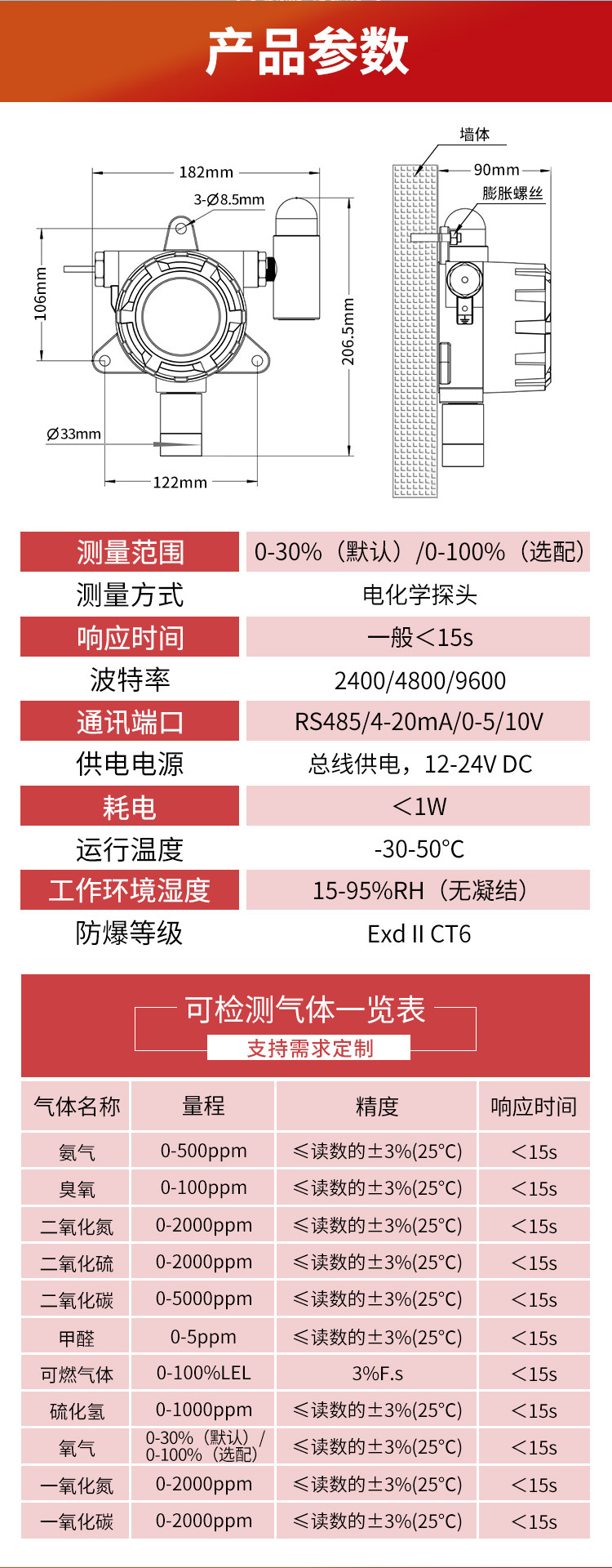

外形尺寸	如下图所示

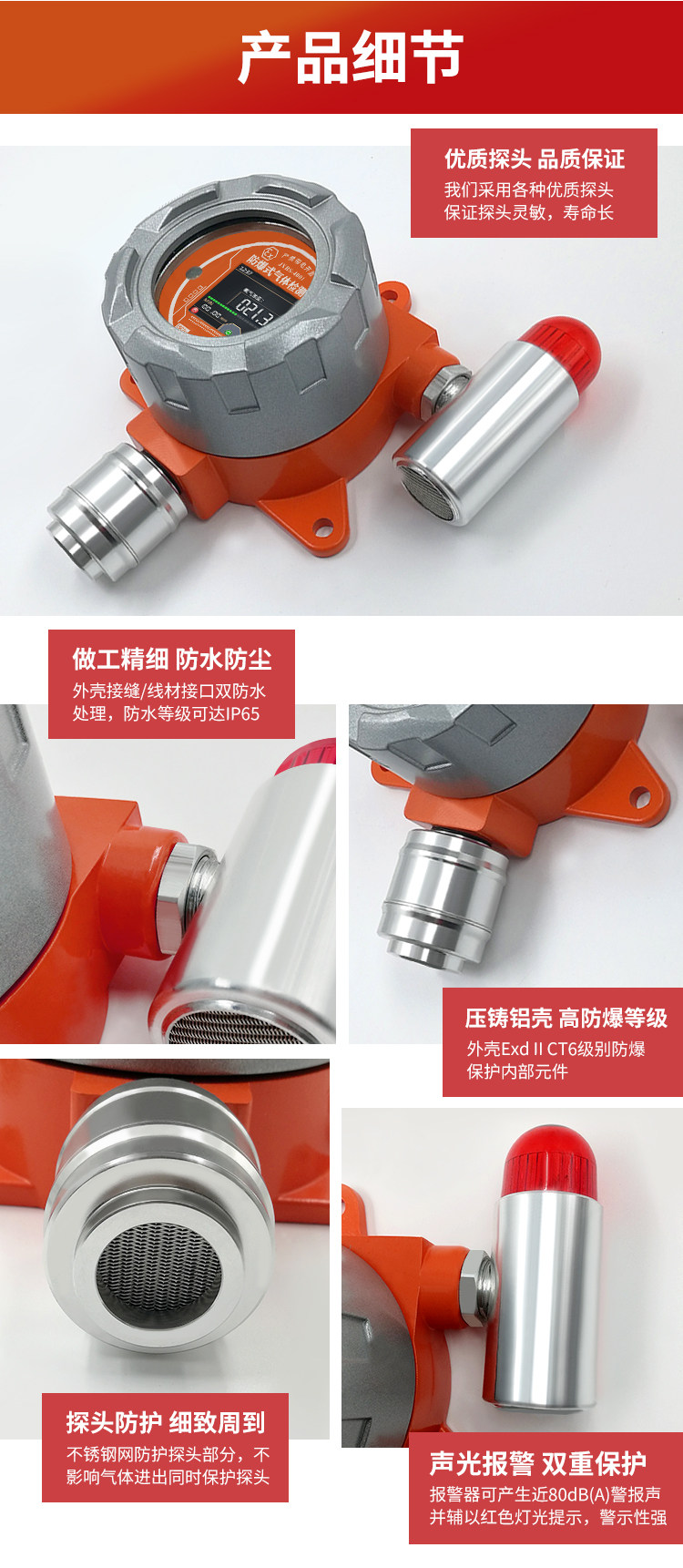

防爆等级	Exd ⅡCT6

1.4 探头参数与选型

编号	探头类型	量程	分辨率 /可检测下限	寿命
30A	英国进口CITY	30%	0.1%	>2年
30L	日本进口长寿命	100%	0.1%	>5年

以上探头使用寿命均为温度23±3℃、湿度40±10%RH的空气环境中。

第2章 硬件连接

2.1 设备安装前检查

安装设备前请检查设备清单：

名称	数量
防爆式传感器	1台
12V防水电源	1台(选配)
保修卡/合格证	1份

2.2 接口说明

电源接口为宽电压电源输入12-24V均可。模拟量型产品注意信号线正负，不要将电流/电压信号线的正负接反。

	线色	说明
电源	棕色	电源正（12-24VDC）
	黑色	电源负
通信	黄（灰）色	电压/电流输出正
	蓝色	电压/电流输出负

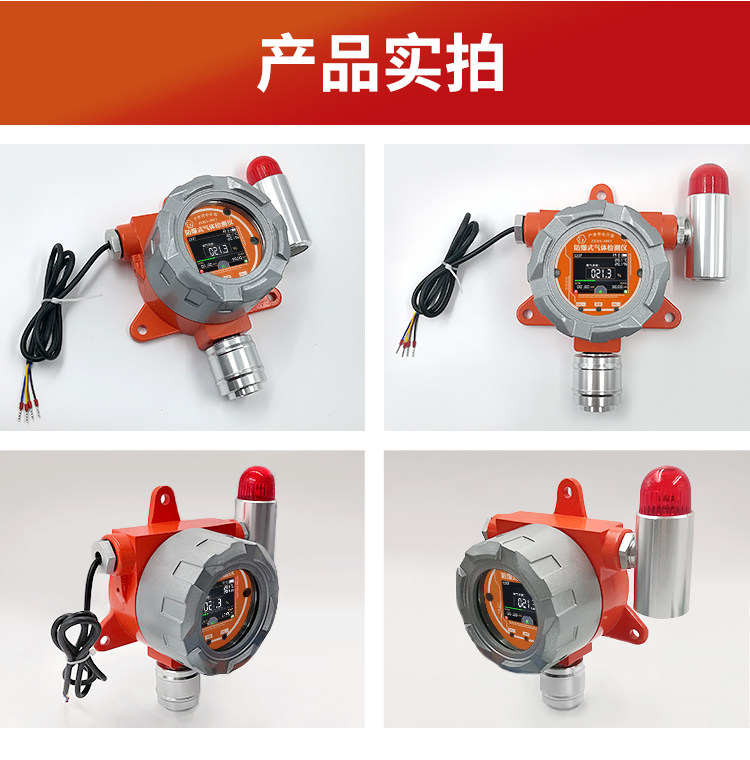

出厂默认提供0.85米长线材，客户可根据需要按需延长线材或者顺次接线。

第3章 配置软件安装和使用

我司提供配套的“传感器监控软件”，可以方便的使用电脑读取传感器的参数，同时灵活的修改传感器的设备ID和地址。

3.1 传感器接入电脑

将传感器通过USB转485正确的连接电脑并提供供电后，可以在电脑中看到正确的COM口（“我的电脑—属性—设备管理器—端口”里面查看COM端口）。



如上图所示，此时您的串口号为COM10，请记住这个串口，需要在传感器监控软件中填入这个串口号。

如果在设备管理器中没有发现COM口，则意味您没有插入USB转485或者没有正确安装驱动，请联系技术人员取得帮助。

3.2 传感器监控软件使用

软件界面如图所示：



打开软件后，首先选择软件顶端“传感器类型”，再根据3.1章节的方法获取到串口号并选择正确的串口，然后单击“自动获取当前波特率和地址”即可自动探测到当前485总线上的所有设备和波特率。请注意，使用软件自动获取时需要保证485总线上只有一个传感器。然后单击“连接设备”后即可实时获取传感器数据信息。

3.3 修改波特率和设备地址

在断开“设备连接”的情况下，点击“配置传感器通信参数”中“修改波特率和修改从站号”即可完成相关的设置，请注意设置过后请重启设备，然后“自动获取当前的波特率和地址”后可以发现地址和波特率已经改成您需要的地址和波特率。

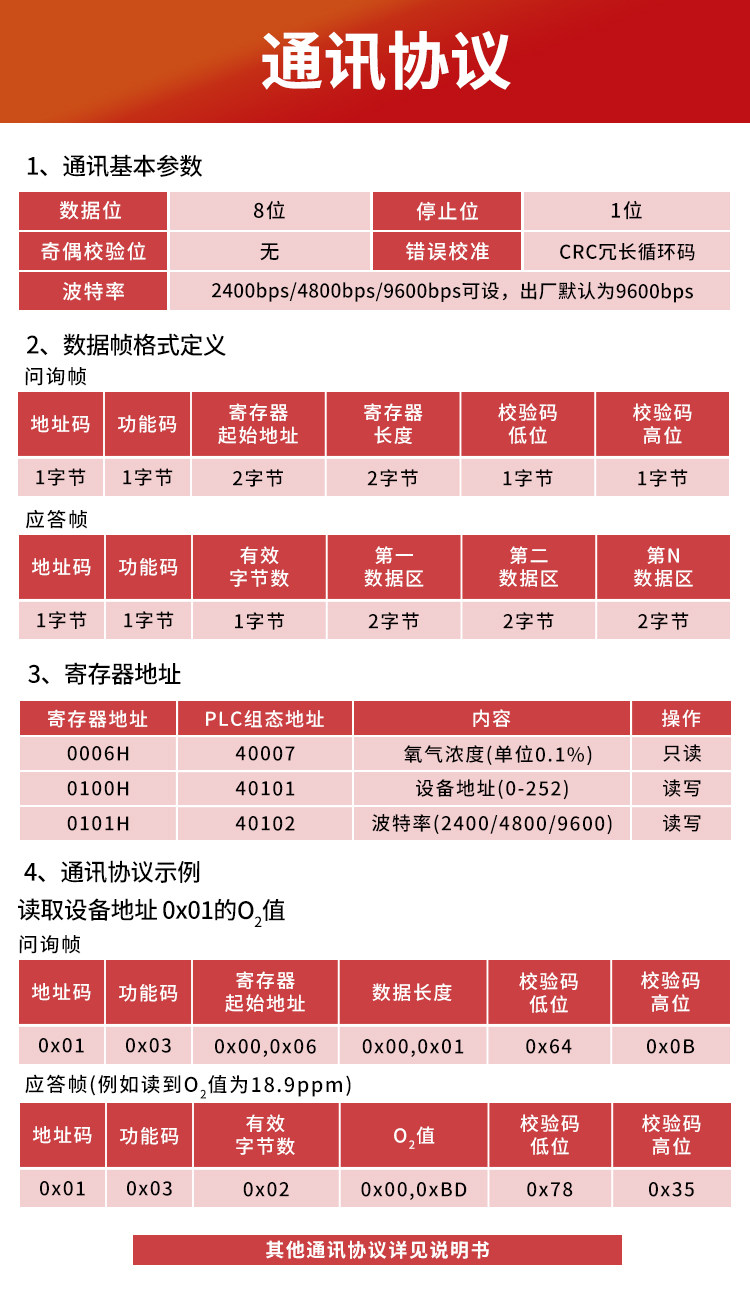

第4章 通信协议

4.1 通讯基本参数

参数	内容
编码	8位二进制
数据位	8位
奇偶校验位	无
停止位	1位
错误校准	CRC冗长循环码
波特率	2400bps/4800bps/9600bps可设，出厂默认为9600bps

4.2 数据帧格式定义

采用Modbus-RTU通讯规约，格式如下：

初始结构>=4字节的时间

地址码=1字节

功能码=1字节

数据区=N字节

错误校验=16位CRC码

结束结构>=4字节的时间

地址码：为变送器的地址，在通讯网络中是唯一的(出厂默认0x01)。

功能码：主机所发指令功能提示，本变送器只用到功能码0x氧气(读取存器数据)。

数据区：数据区是具体通讯数区，注意16bits数据高字节在前

CRC码：二字节的校验码。

问询帧

地址码	功能码	寄存器 起始地址	寄存器长度	校验码 低位	校验码 高位
1字节	1字节	2字节	2字节	1字节	1字节

应答帧

地址码	功能码	有效字节数	数据一区	第二 数据区	第N 数据区
1字节	1字节	1字节	2字节	2字节	2字节

4.3 寄存器地址

寄存器地址	PLC组态地址	内容	操作
0006H	40007	氧气浓度(单位0.1%)	只读
0100H	40101	设备地址(0-252)	读写
0101H	40102	波特率(2400/4800/9600)	读写

4.4 通讯协议示例以及解释

4.4.1 读取设备地址0x01的氧气值

问询帧

地址码	功能码	起始地址	数据长度	校验码低位	校验码高位
0x01	0x03	0x000x06	0x000x01	0x64	0x0B

应答帧

地址码	功能码	返回有 效字节数	氧气值	校验码 低位	校验码 高位
0x01	0x03	0x02	0x00 0xBD	0x78	0x35

氧气：

00BD H(十六进制)=189=>氧气=18.9%

模拟量型产品参数

参数	技术指标
O2测量范围	0-30%/0-100%
测量方式	电化学探头
响应时间	小于30秒
测量精度	<±读数3%(25℃)
接口形式	模拟量(电压/电流)
供电电源	12V-24VDC
耗电	<1W
运行温度	-20℃ 至 +50℃
工作湿度环境	0%-90%RH（相对湿度）、非凝结
外形尺寸	如下图所示
防爆等级	Exd ⅡCT6

1.4 探头参数与选型

编号	探头类型	量程	分辨率 /可检测下限	寿命
30A	英国进口CITY	30%	0.1%	>2年
30L	日本进口长寿命	100%	0.1%	>5年

以上探头使用寿命均为温度23±3℃、湿度40±10%RH的空气环境中。

第2章 硬件连接

2.1 设备安装前检查

安装设备前请检查设备清单：

名称	数量
防爆式传感器	1台
12V防水电源	1台(选配)
保修卡/合格证	1份

2.2 接口说明

电源接口为宽电压电源输入12-24V均可。模拟量型产品注意信号线正负，不要将电流/电压信号线的正负接反。

	线色	说明
电源	棕色	电源正（12-24VDC）
	黑色	电源负
通信	黄（灰）色	电压/电流输出正
	蓝色	电压/电流输出负

出厂默认提供0.85米长线材，客户可根据需要按需延长线材或者顺次接线。

2.3 安装说明

防爆式传感器采用壁挂式安装，由三个8.5mm固定孔固定即可，客户可以使用膨胀螺钉固定，也可以使用螺栓固定。固定孔尺寸位置如下所示：

安装时请保证安装方向，气体仓进气口垂直向下安装



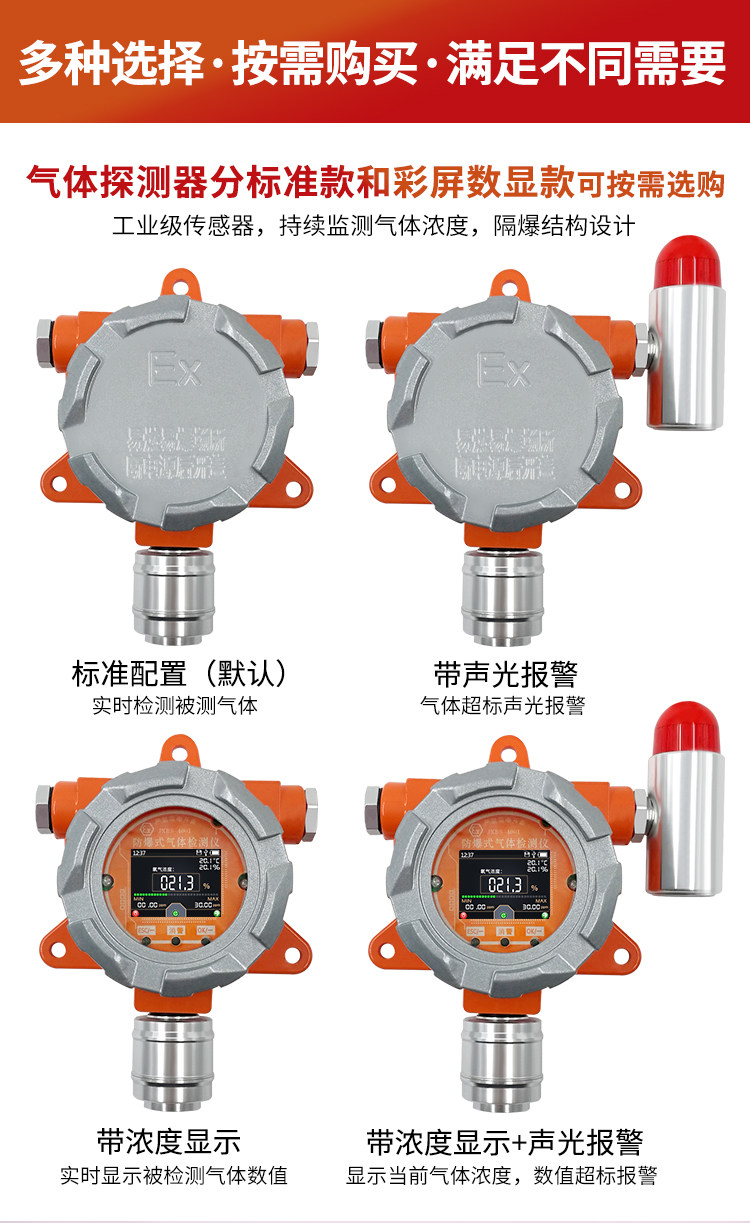

图1.非数显款传感器尺寸



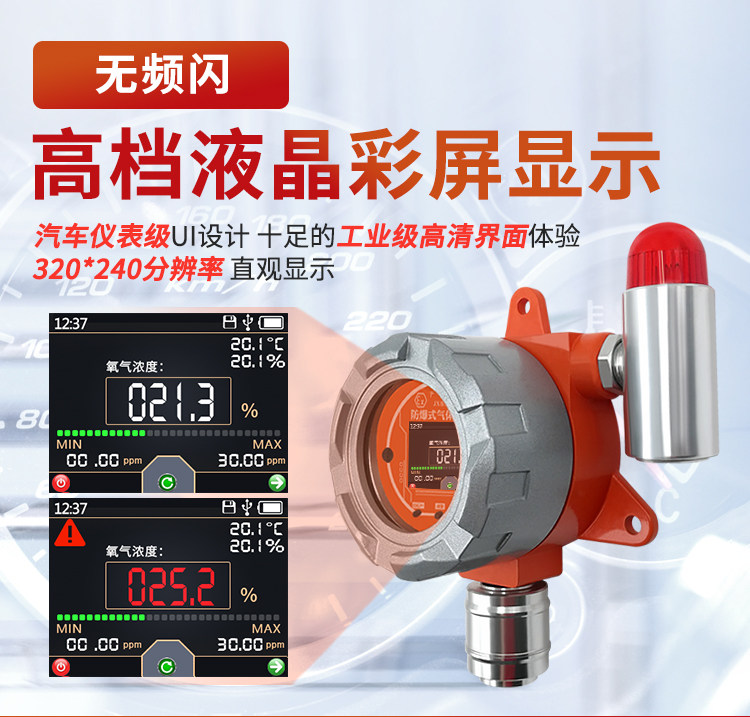

图2.数显款传感器尺寸



图3.非数显款声光传感器尺寸



图4.声光数显款传感器尺寸



图5.非数显款分体式传感器尺寸



图6.数显款分体式传感器尺寸



图6.非数显款声光分体式传感器尺寸



图6.数显款声光分体式传感器尺寸



图7.分体式探头仓尺寸



图5.数显款带流通池传感器尺寸



图6.声光数显款带流通池传感器尺寸

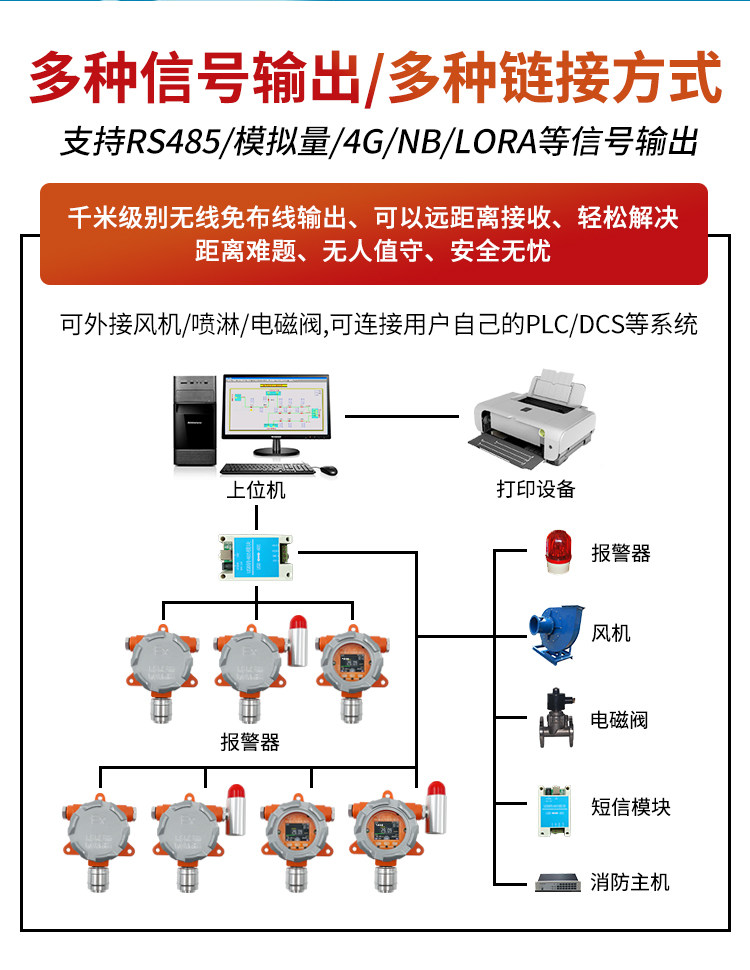

第3章 接线说明

模拟量型传感器接线简单，只需要将线与设备的指定端口连接即可。设备支持3/4线制接线方式。

3.1 典型四线制接线方式

如下图所示为电流型传感器接线方式，将传感器的电源线（棕线与黑线）接入电源；传感器的黄(灰)色线为信号正接入采集设备的信号正，电流流向为传感器到采集设备；传感器的蓝色线为信号正接入电流采集设备的信号负，电流流向为采集设备到传感器。

如下图所示为电压型传感器接线方式，将传感器的电源线（棕线与黑线）接入电源；传感器的黄(灰)色线为信号正接入采集设备的信号正，黄(灰)线的电压为输出电压；传感器的蓝色线为信号正接入电压采集设备的信号负，蓝线的电压为参考电压，与黑线电压一致为0V。

3.2 典型三线制接线方式

对于典型的三线制接线，相较于四线制接线方式，省略蓝线即可，在传感器中蓝线与黑线在传感器中短路，因此可以省略蓝线。

对于三线制电流接线方式，将传感器的电源线（棕线与黑线）接入电源后，只需要将传感器的黄(灰)色线为信号正接入电流采集设备的信号正即可。

对于三线制电压接线方式，将传感器的电源线（棕线与黑线）接入电源后，只需要将传感器的黄(灰)色线为信号正接入电压采集设备的信号正即可。



第4章 模拟量传感器参数含义与换算

4.1 模拟量4-20mA电流输出

电流值	O2
4mA	0ppm
20mA	满量程

计算公式为P_（O2_）=（I_（电流_）-4mA）*满量程*0.0625ppm

其中P的单位为ppm，I的单位为mA。

例如当前情况下采集到的数据是8.125mA，此时测试结果为12.89ppm。

以上为5ppm量程时计算方式，其他量程请以4mA代表0ppm，20mA代表最大量程线性换算即可。

4.2  模拟量0-10V电压输出

电压值	O2
0V	0ppm
10V	满量程

计算公式为P_（O2_）=V（电压）*满量程*0.001

其中P的单位为ppm，V的单位为mV。

例如当前情况下采集到的数据是3510mV，此时测试结果为17.55ppm。

以上为5ppm量程时计算方式，其他量程请以0V代表0ppm，10V代表最大量程线性换算即可。

4.3 模拟量0-5V电压输出

电压值	O2
0V	0ppm
5V	满量程

计算公式为P_（O2_）=V（电压）*满量程*0.0002

其中P的单位ppm，V的单位为mV。

例如当前情况下采集到的数据是4220mV，此时测试结果为4.22ppm。

以上为5ppm量程时计算方式，其他量程请以0V代表0ppm，5V代表最大量程线性换算即可。

485型防爆式氧气变送器使用说明书

模拟量型防爆式氧气变送器使用说明书
