产品介绍：

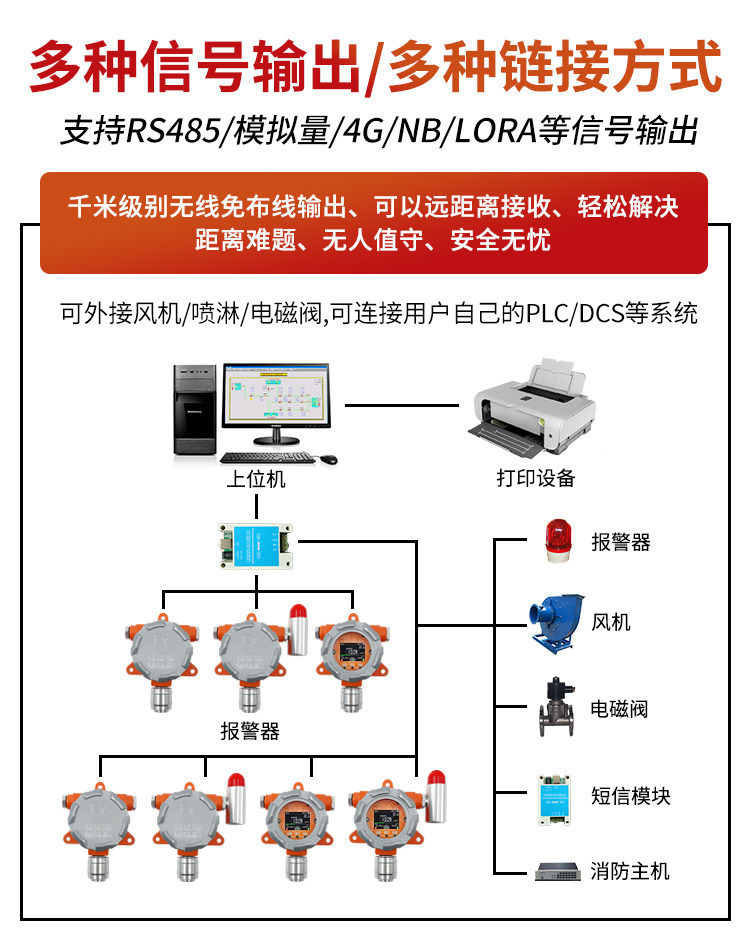

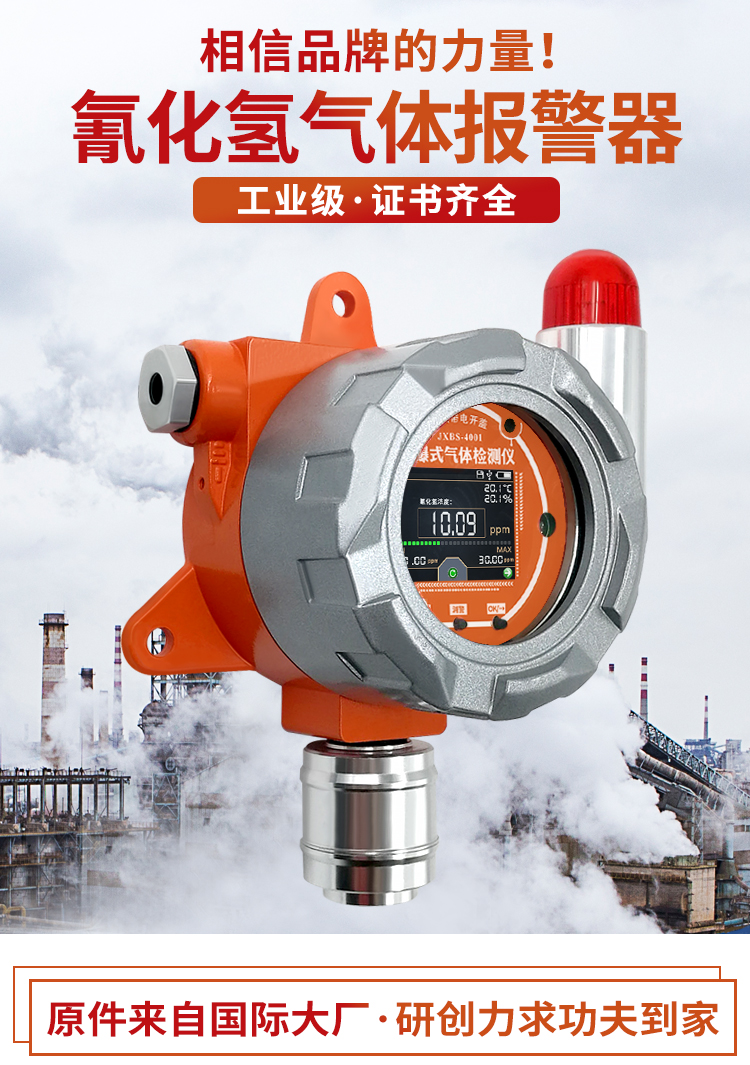

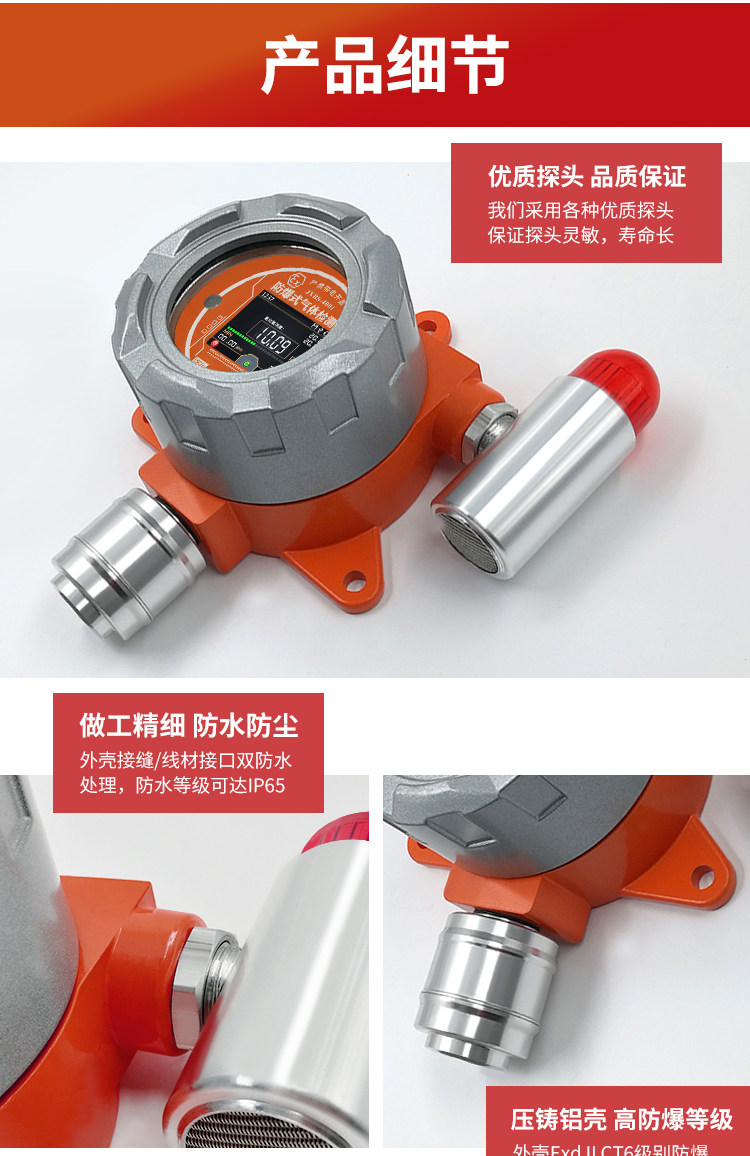

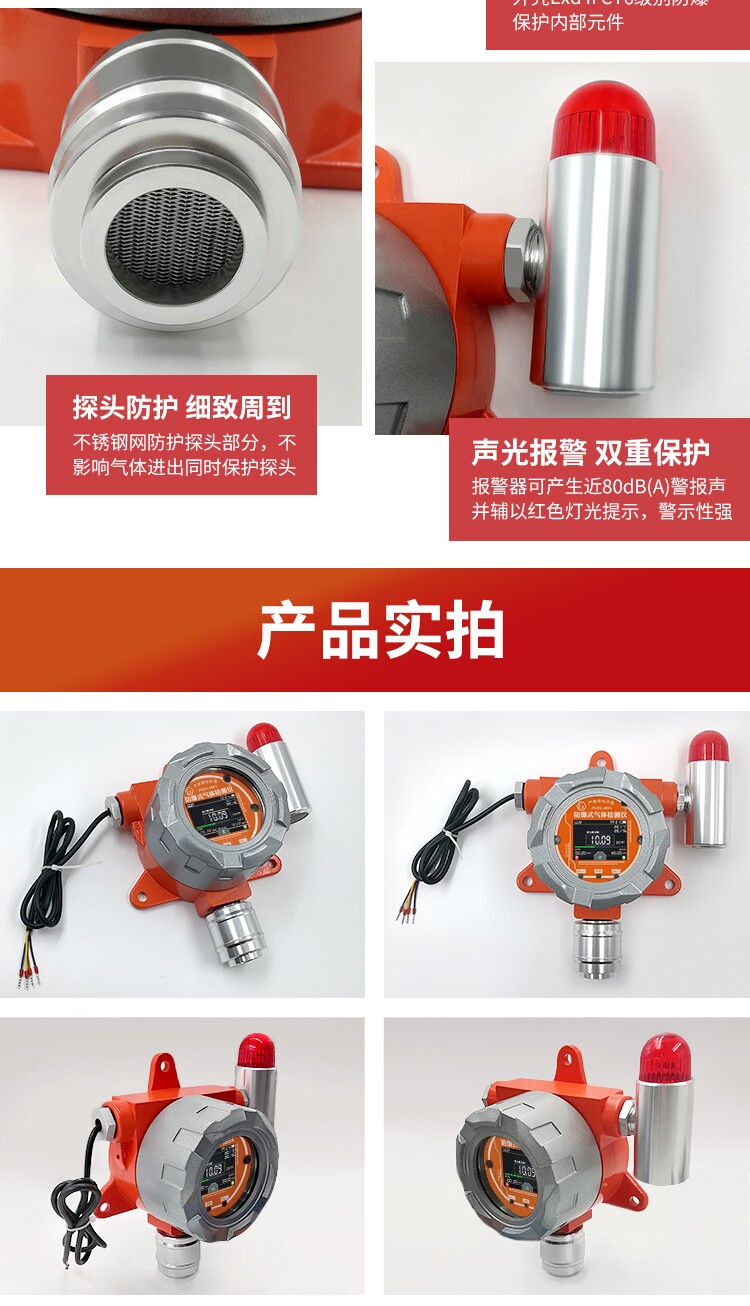

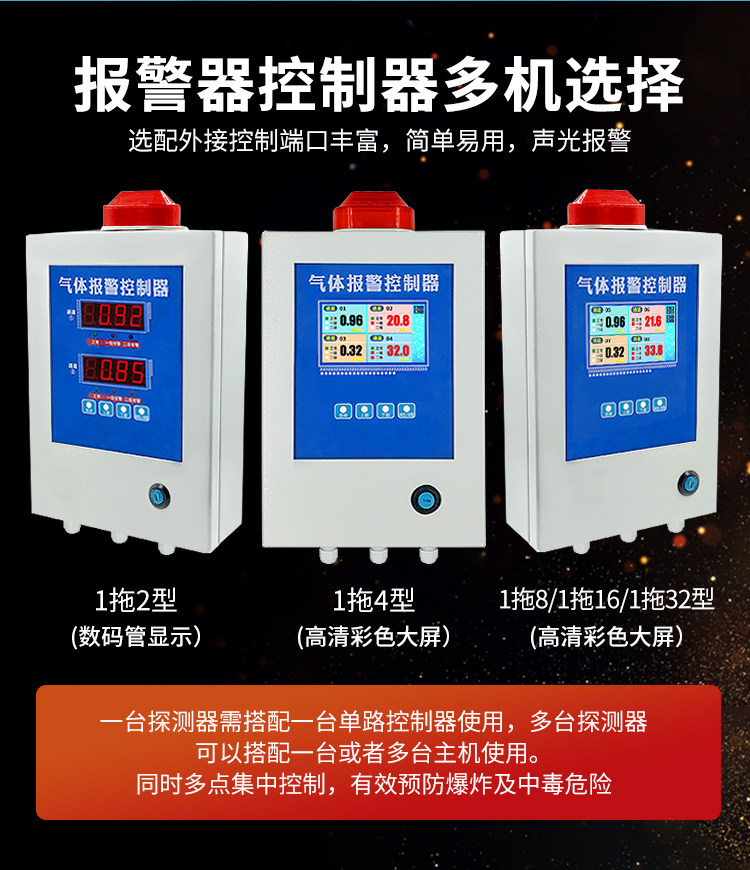

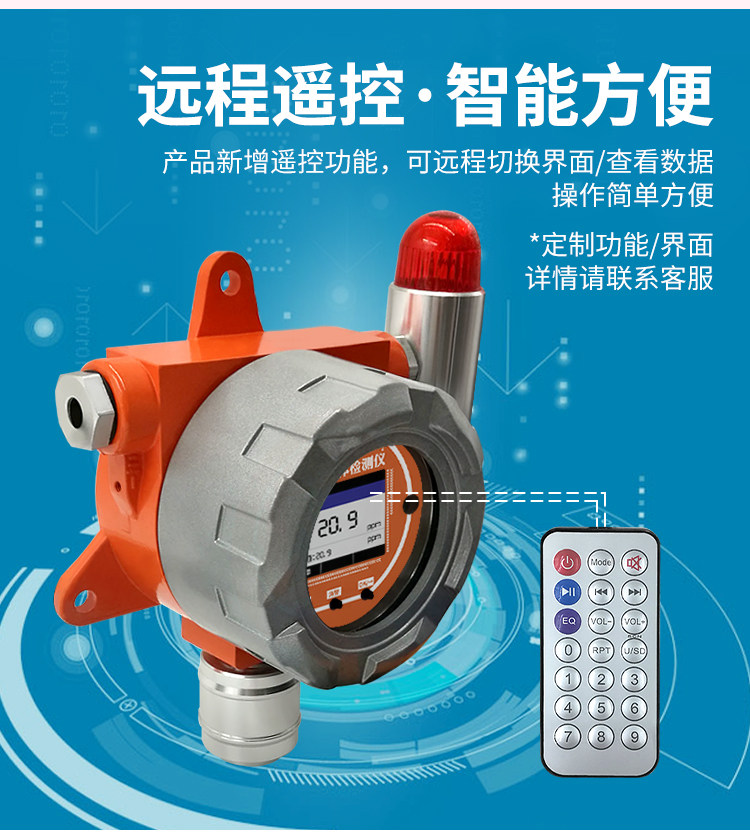

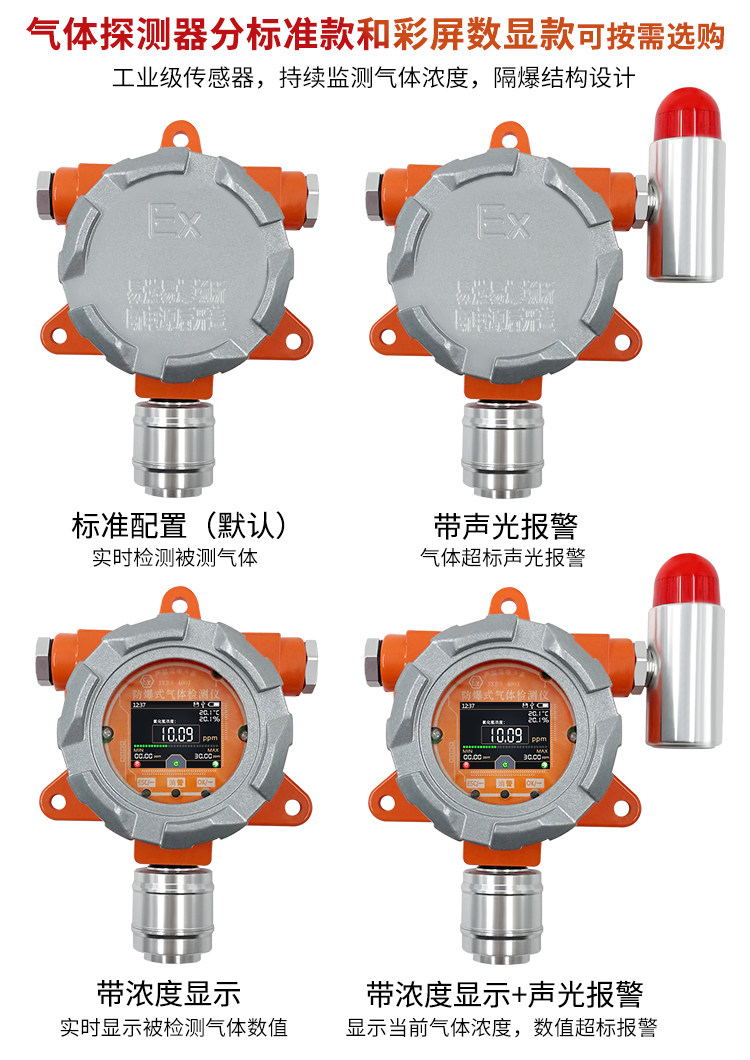

固定式氰化氢气体报警器JXBS-4001-HCN采用专业测试氰化氢浓度传感器探头作为核心检测器件；具有测量范围宽、精度高、信号稳定，精度高、线形度好、使用方便、便于安装、传输距离远的特点.广泛适用于化工厂、加油站、养殖场等多种场合。支持多种信号输出、多种链接方式，支持RS 485/模拟量/4G/NB/LORA等信号输出，具有千米级别无线免布线输出、可以远距离接收、轻松解决距离难题、无人值守、安全无忧，并且可外接风机/喷淋/电磁阀， 可连接用户自己的PLC/DCS等系统。
1.1 产品参数
|
参数 |
技术指标 |
|
HCN测量范围 |
0-50ppm |
|
测量方式 |
电化学传感器 |
|
测量精度 |
3%F.s |
|
质保期 |
主机质保2年，探头质保1年 |
|

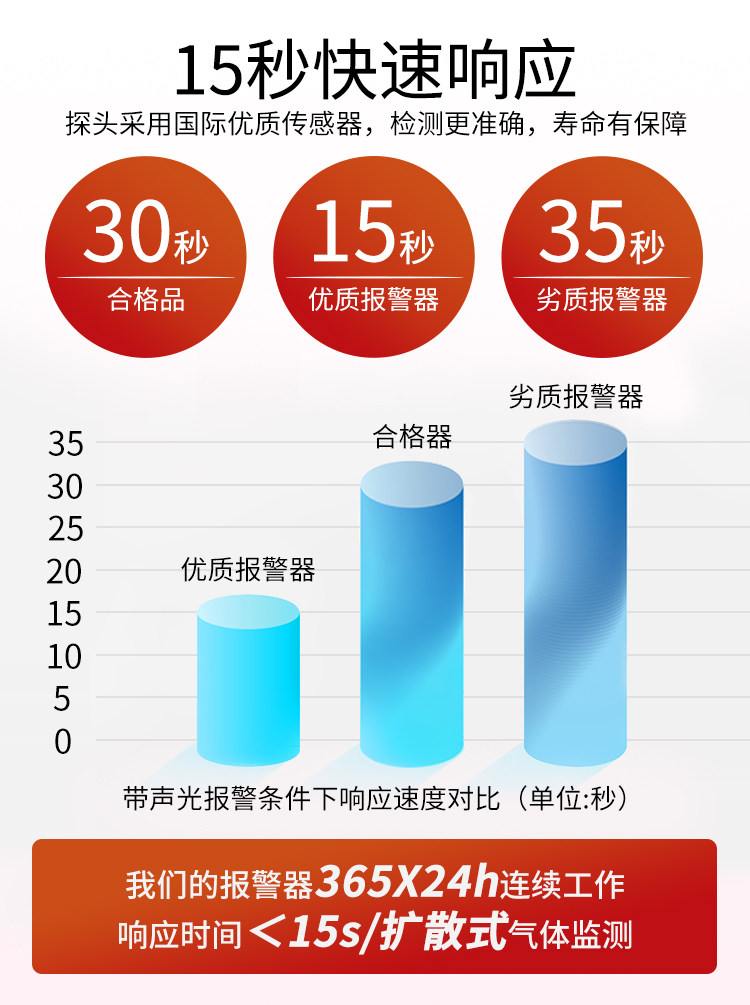

响应时间 |
小于30秒 |
|
波特率 |
2400/4800/9600 |
|
通讯端口 |
RS485/模拟量（4-20am 0-10v/5V） |
|
供电电源 |
总线供电，DC12V-24V1A |
|
耗电 |
<1W |
|
运行温度 |
-20至50℃ |
|
工作湿度环境 |
15-95%RH（相对湿度）、无凝露 |
|
外形尺寸 |
172×142×90mm3 |
|
防爆等级 |
Exd ⅡCT6 |
1.2 探头参数与选型
|
编号 |
探头类型 |
量程 |
分辨率
|
寿命 |
|
54G |
进口 |
50ppm |
0.1ppm |
2年 |
以上探头使用寿命均为温度23±3℃、湿度40±10%RH的空气环境中。
1.3 模拟量通讯参数
|
参数 |
指标 |
|
电流输出类型 |
4-20mA |
|
电流输出负载 |
≤600欧姆 |
|
电压输出类型 |
0-5V/0-10V |
|
电压输出负载 |
≤250欧姆 |
1.4 数字量通讯参数
|
参数 |
指标 |
|
通信接口 |
RS485接口 |
|
波特率 |
2400/4800/9600 |
|
通讯协议 |
Modbus RTU协议 |
第2章 硬件连接
2.1 设备安装前检查
安装设备前请检查设备清单：
|
数量 |
|
|
防爆式传感器 |
1台 |
|
12V防水电源 |
1台（选配） |
|
USB转485设备 |
1台（选配） |
|
保修卡/合格证 |
1份 |
2.2 接口说明
电源接口为宽电压电源输入12-24V均可。485信号线接线时注意A/B两条线不能接反，总线上多台设备间地址不能冲突。
|
|
线色 |
说明 |
|
电源 |
棕色 |
电源正（12-24V DC） |
|
黑色 |
电源负 |
|
|
通信 |
黄(灰)色 |
485-A |
|
蓝色 |
485-B |
电源接口为宽电压电源输入 12-24V 均可。模拟量型产品注意信号线正负，不要将电流/电压信号线的正负接反。
|
|
线色 |
说明 |
|
电源 |
棕色 |
电源正（12-24VDC） |
|
黑色 |
电源负 |
|
|
通信 |
黄（灰）色 |
电压/电流输出正 |
|
蓝色 |
电压/电流输出负 |
出厂默认提供0.85米长线材，客户可根据需要按需延长线材或者按照表格顺次接线。
第3章 数字量传感器通信协议

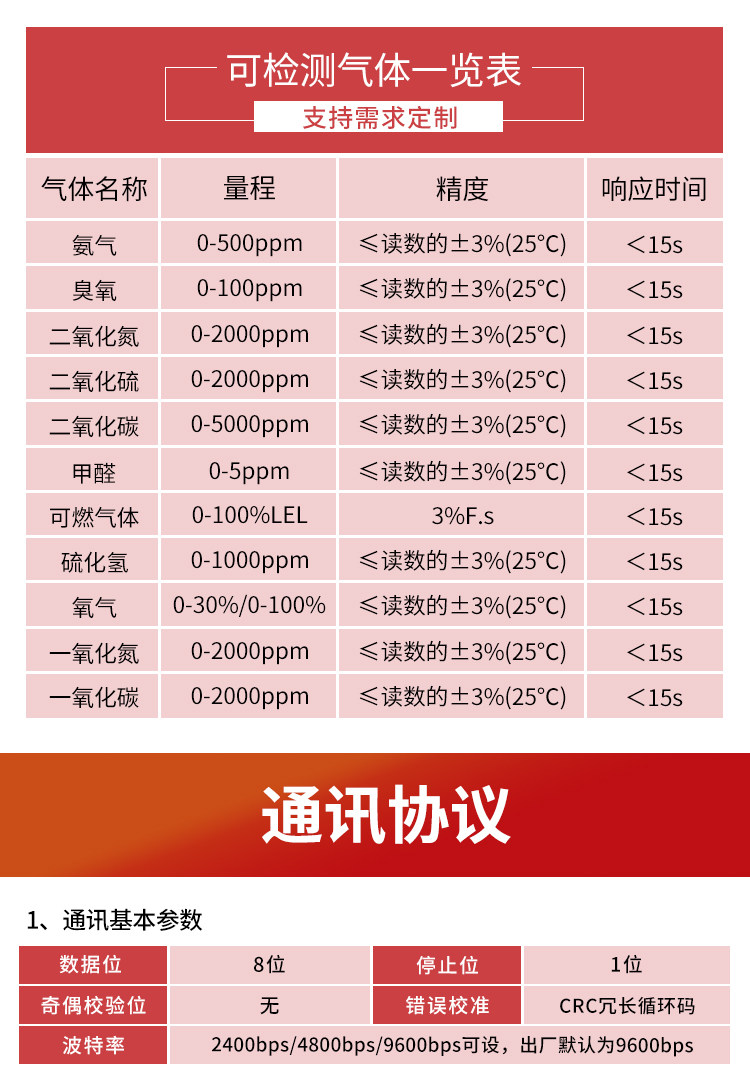

3.1 通讯基本参数
|
参数 |
内容 |
|
编码 |
8位二进制 |
|
数据位 |
8位 |
|
奇偶校验位 |
无 |
|
停止位 |
1位 |
|
错误校验 |
CRC（冗余循环码） |
|
波特率 |
2400bps/4800bps/9600bps可设，出厂默认为9600bps |

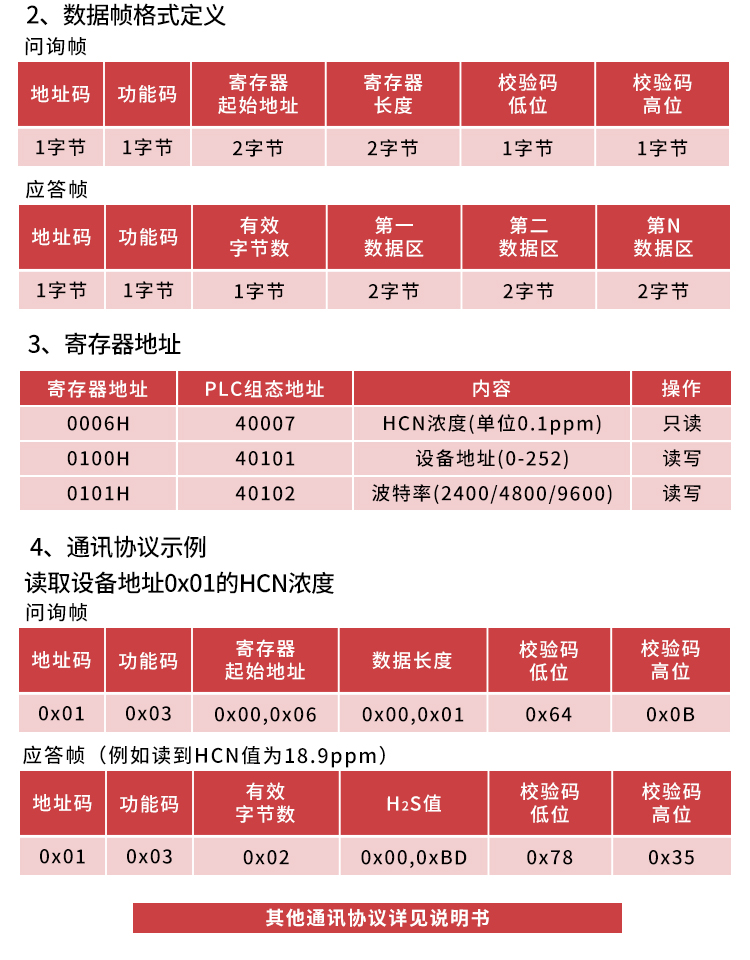

3.2 数据帧格式定义
采用 Modbus-RTU通讯规约，格式如下：
初始结构>=4字节的时间
地址码=1字节
功能码=1字节
数据区=N字节
错误校验=16位CRC码
结束结构>=4字节的时间
地址码：为变送器的地址，在通讯网络中是唯一的（出厂默认0x01）。
功能码：主机所发指令功能提示，本变送器只用到功能码0x03（读取存器数据）。
数据区：数据区是具体通讯数区，注意16bits数据高字节在前
CRC码：二字节的校验码。
问询帧
|
地址码 |
功能码 |
寄存器 起始地址 |
寄存器长度 |
校验码 低位 |
校验码 高位 |
|
1字节 |
1字节 |
2字节 |
2字节 |
1字节 |
1字节 |
应答帧
|
地址码 |
功能码 |
有效字节数 |
数据一区 |
第二数据区 |
第N数据区 |
|
1字节 |
1字节 |
1字节 |
2字节 |
2字节 |
2字节 |
3.3 寄存器地址
|
寄存器地址 |
PLC组态地址 |
内容 |
操作 |
|
0000H |
40001 |
湿度(单位0.1%RH) |
只读 |
|
0001H |
40002 |
温度(单位0.1℃) |
只读 |
|
0006H |
40007 |
氰化氢浓度(单位0.1ppm) |
只读 |
|
0100H |
40101 |
设备地址(0-252) |
读写 |
|
0101H |
40102 |
波特率(2400/4800/9600) |
读写 |
3.4 通讯协议示例以及解释
3.4.1 读取设备地址 0x01的氰化氢值
问询帧
|
地址码 |
功能码 |
起始地址 |
数据长度 |
校验码 低位 |
校验码 高位 |
|
0x01 |
0x03 |
0x00 0x06 |
0x00 0x01 |
0x64 |
0x0B |
应答帧（例如读到氰化氢值为0.2ppm）
|
地址码 |
功能码 |
返回有效 字节数 |
氰化氢值 |
校验码 低位 |
校验码 高位 |
|
0x01 |
0x03 |
0x02 |
0x00 0x02 |
0x39 |
0x85 |
HCN：
0x0002(十六进制)=2=>HCN=0.2ppm
3.4.2 读取设备地址 0x01 的温湿度值
问询帧
|
地址码 |
功能码 |
起始地址 |
数据长度 |
校验码低位 |
校验码高位 |
|
0x01 |
0x03 |
0x00,0x00 |
0x00,0x02 |
0xC4 |
0x0B |
应答帧（例如读到温度为-10.1℃，湿度为65.8%RH）
|
地址码 |
功能码 |
有效 字数 |
湿度值 |
温度值 |
校验码 低位 |
校验码 高位 |
|
0x01 |
0x03 |
0x04 |
0x02 0x92 |
0xFF 0x9B |
0x5A |
0x3D |
温度：
当温度低于0℃时以补码形式上传
FF9BH(十六进制)=-101=>温度=-10.1℃
湿度：
292H(十六进制)=658=>湿度=65.8%RH
3.4.3 读取设备地址0x01的温湿度、HCN值
问询帧
|
地址码 |
功能码 |
起始地址 |
数据长度 |
校验码 低位 |
校验码 高位 |
|
0x01 |
0x03 |
0x00 0x00 |
0x00 0x07 |
0x04 |
0x08 |
应答帧（例如读到HCN值为4ppm,温度为-10.1℃，湿度为65.8%RH）
|
地址码 |
功能码 |
返回有效字节数 |
湿度值 |
温度值 |
8个无用字节 |
HCN值 |
校验码低位 |
校验码高位 |
|
0x01 |
0x03 |
0x0E |
0x03 0x14 |
0x01 0x1B |
0x00... |
0x00 0x28 |
0x50 |
0x3B |
温度：
当温度低于0℃时以补码形式上传
011BH(十六进制)=283=>温度=28.3℃
湿度：
0314H(十六进制)=788=>湿度=78.8%RH
HCN：
0x28(十六进制)=40=>HCN=4ppm
3.5 HCN测量单位ppm与μg/m3换算
根据计算可以得一下换算关系，仅对于HCN有效：
1ppm=30/22.4=1.339mg/m3=1339μg/m3
1ppb=1.339μg/m3
国家室内标准0.08mg/m3换算为66.64ppb也就是0.067ppm。
第4章 模拟量传感器参数含义与换算
4.1 模拟量4-20mA电流输出
|
电流值 |
HCN |
|
4mA |
0ppm |
|
20mA |
50ppm |
计算公式为P（HCN）=（I（电流）-4mA）*3.125ppm
其中P的单位为ppm，I的单位为mA。
例如当前情况下采集到的数据是8.125mA，此时计算HCN的值为12.9ppm最大量程。
以上为50ppm量程时计算方式，其他量程请以4mA代表0ppm，20mA代表最大量程线性换算即可。
4.2 模拟量0-10V电压输出
|
电压值值 |
HCN |
|
0V |
0ppm |
|
10V |
50ppm |
计算公式为P（HCN）=V（电压）*0.005
其中P的单位为ppm，V的单位为mV。
例如当前情况下采集到的数据是3515mV，此时计算HCN的值为17.5ppm。
以上为50ppm量程时计算方式，其他量程请以0V代表0ppm，10V代表最大量程线性换算即可。
4.3 模拟量0-5V电压输出
|
电压值值 |
HCN |
|
0V |
0ppm |
|
5V |
50ppm |
计算公式为P（HCN）=V（电压）*0.01
其中P的单位为ppm，V的单位为mV。
例如当前情况下采集到的数据是4228mV，此时计算HCN的值为42.8ppm
以上为50ppm量程时计算方式，其他量程请以0V代表0ppm，5V代表最大量程线性换算即可。
