产品介绍：

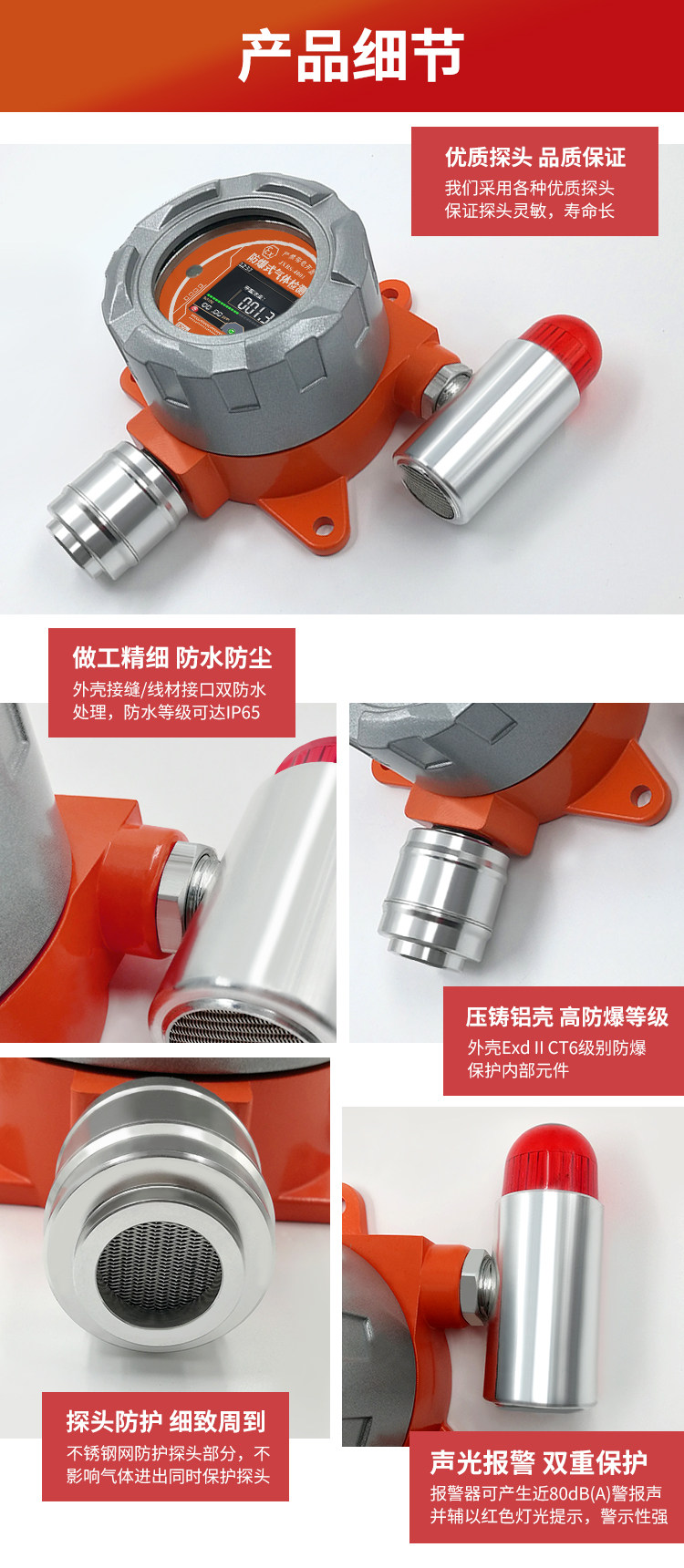

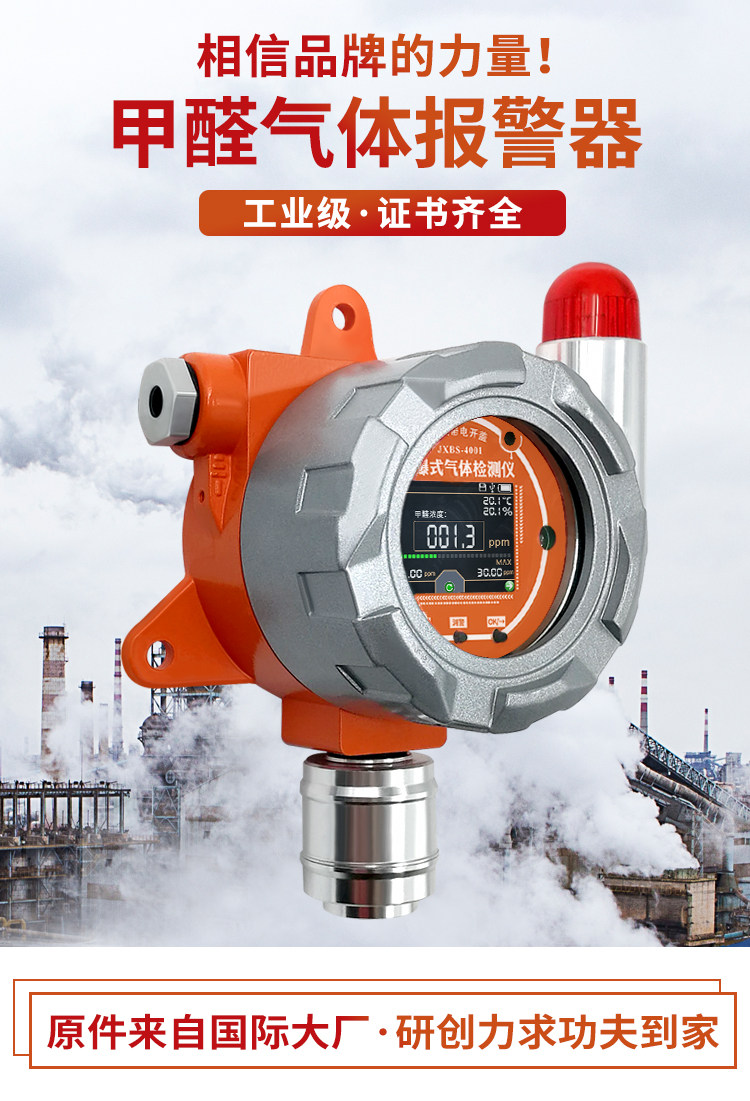

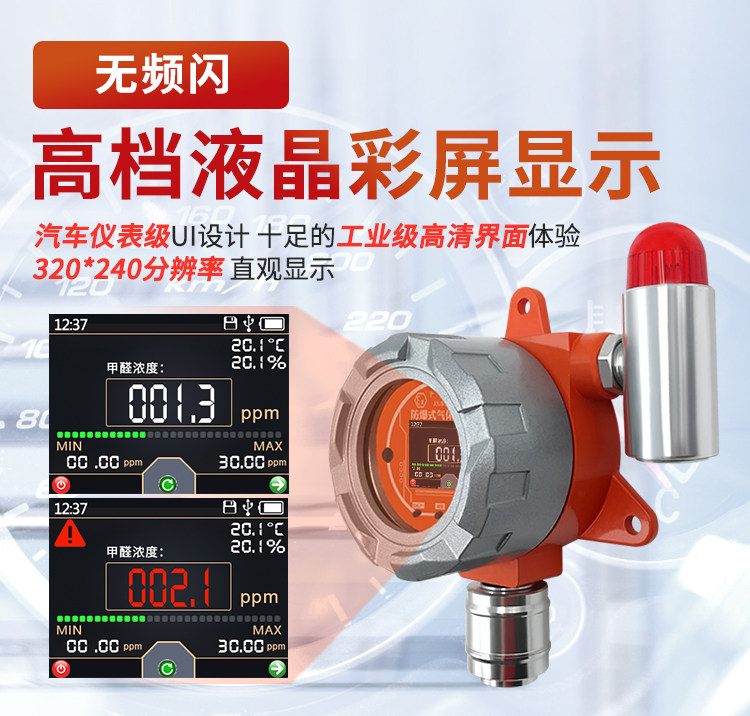

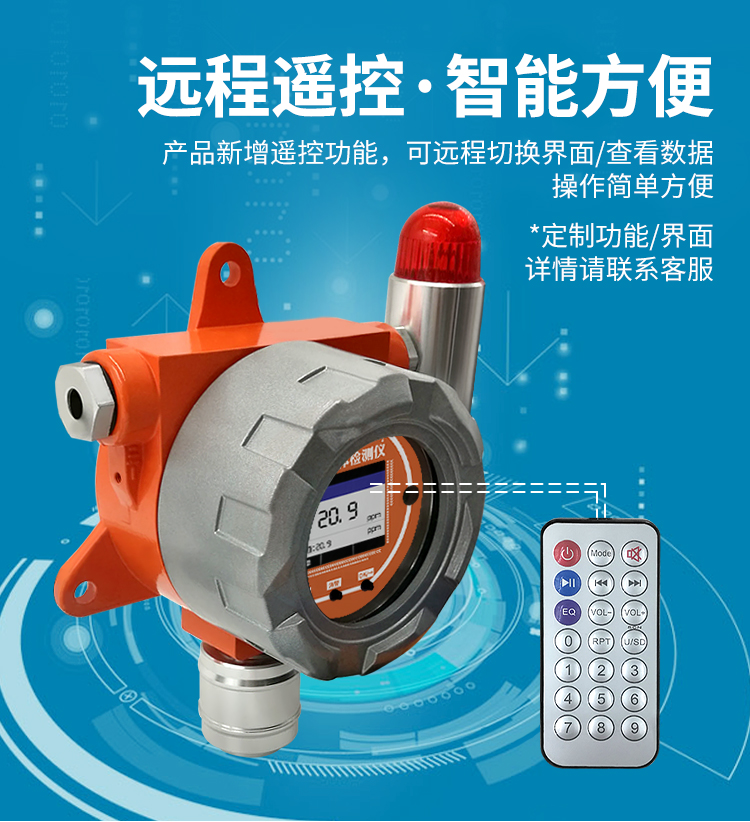

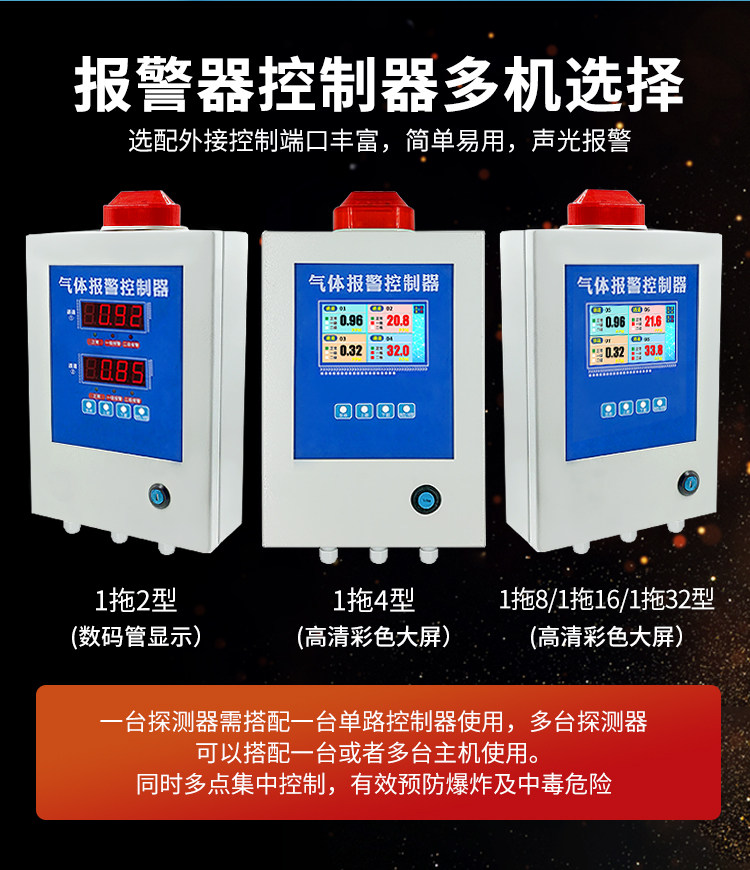

固定式甲醛气体报警器专门为某些苛刻的环境而研发的。铸铝式防爆外壳，探头放置专门的金属探头仓中，电气部分与探头隔离。甲醛传感器采用专业测试甲醛浓度传感器探头作为核心检测器件；具有测量范围宽、精度高、线性度好、通用性好、使用方便、便于安装、传输距离远、价格适中等特点。注意传感器为空气检测使用，客户应该在应用环境下测试以确保传感器符合要求。具有千米级别无线免布线输出、可以远距离接收、轻松解决距离难题、无人值守、安全无忧，并且可外接风机/喷淋/电磁阀， 可连接用户自己的PLC/DCS等系统。
485型产品参数
|
参数 |
技术指标 |
|
CH2O测量范围 |
0-2ppm/0-5ppm |
|
测量方式 |
电化学传感器 |
|
响应时间 |
小于15秒 |
|
测量精度 |
3%F.s |
|
接口形式 |
数字量(RS485) |
|
供电电源 |
12V-24VDC |
|
耗电 |
<1.5W |
|
运行温度 |
0-50℃ |
|
工作湿度环境 |
15-90%RH(无凝结) |
|
外形尺寸 |
如下图所示 |
|
防爆等级 |
Exd ⅡCT6 |
1.4 探头参数与选型
|
编号 |
探头类型 |
量程 |
分辨率 /可检测下限 |
寿命 |
|
5P |
国产 |
5ppm |
10ppb |
>2年 |
|
5PJ |
进口达特探头 |
2ppm |
1ppb |
>3年 |
以上寿命均为温度23±3℃、湿度40±10%RH、浓度<5%最大量程并无其他腐蚀干扰气体的情况下的参考数值。
1.5 交叉干扰气体
|
气体 |
浓度（ppm） |
输出信号（相当于ppm H2S） |
|
硫化氢 |
100 |
3.7 |
|
乙醇 |
2000 |
76.3 |
|
氯气 |
10 |
0.1 |
|
二氧化硫 |
20 |
0.8 |
|
氢气 |
500 |
5.5 |
|
氨气 |
50 |
0 |
|
一氯甲烷 |
5 |
0.1 |
|
环氧乙烷 |
10 |
0.5 |
|
苯 |
100 |
0.1 |
|
丙酮 |
100 |
0.2 |
|
甲醇 |
100 |
23.9 |
表中仅列举部分气体，未在表中列举的气体亦可能有交叉灵敏度。
交叉灵敏度会有±30%的浮动，并可能随着传感器的寿命和批次变化而变化，因此不可以使用本传感器去测量其他交叉灵敏气体。
第2章 硬件连接
2.1 设备安装前检查
安装设备前请检查设备清单：
|
数量 |
|
|
防爆式传感器 |
1台 |
|
12V防水电源 |
1台(选配) |
|
USB转485设备 |
1台(选配) |
|
保修卡/合格证 |
1份 |
2.2 接口说明
宽电压电源输入12-24V均可。485信号线接线时注意A/B两条线不能接反，总线上多台设备间地址不能冲突。
|
|
线色 |
说明 |
|
电源 |
棕色 |
电源正（12-24VDC） |
|
黑色 |
电源负 |
|
|
通信 |
黄(灰)色 |
485-A |
|
蓝色 |
485-B |
出厂默认提供0.85米长线材，客户可根据需要按需延长线材或者顺次接线。
2.3 安装说明

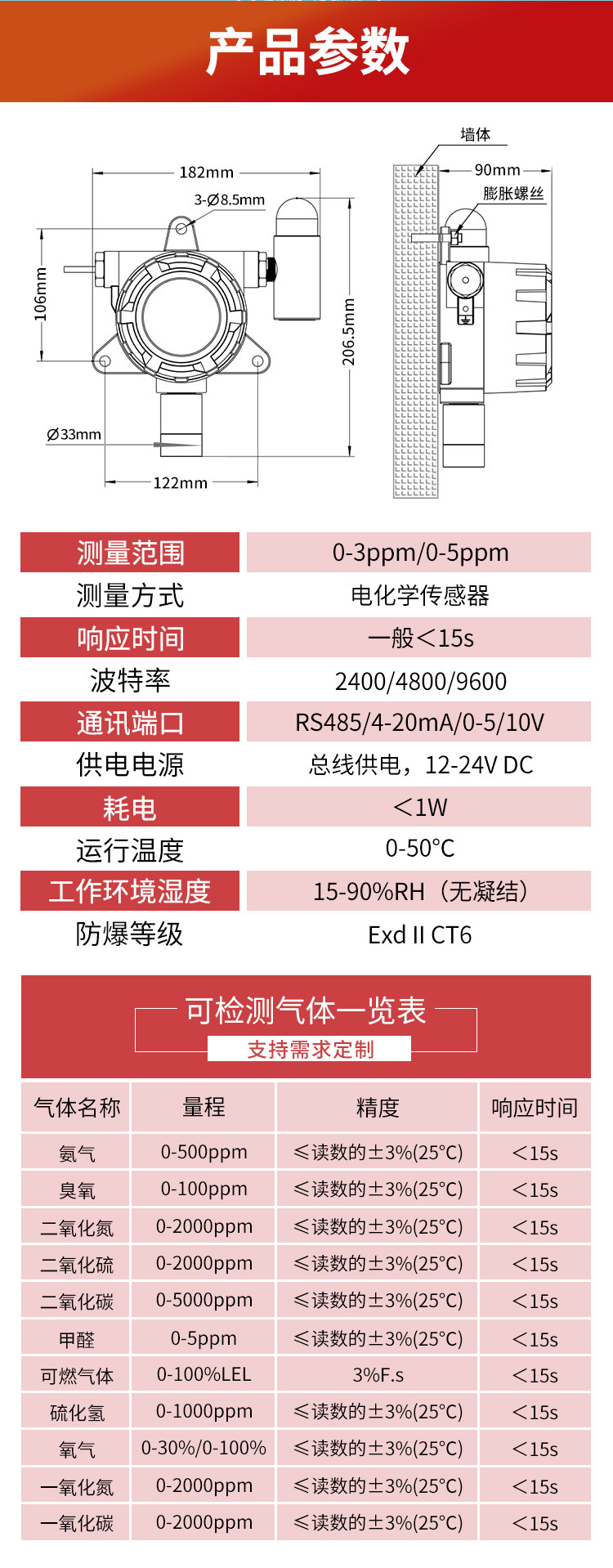

防爆式传感器采用壁挂式安装，由三个8.5MM固定孔固定即可，客户可以使用膨胀螺钉固定，也可以使用螺栓固定。固定孔尺寸位置如下所示：
安装时请保证安装方向，气体仓进气口垂直向下安装

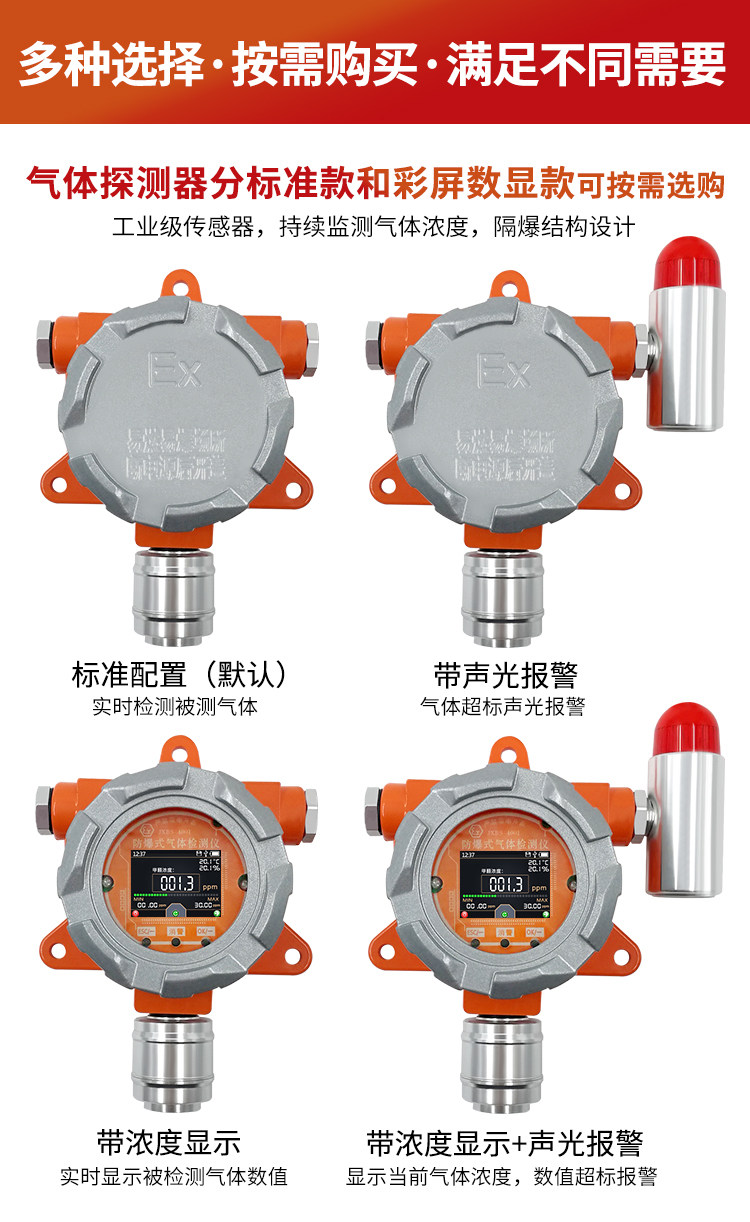

图1.非数显声光款传感器尺寸
图2.数显款传感器尺寸
图3.声光款传感器尺寸
图4.声光数显款传感器尺寸
第3章 配置软件安装和使用
我司提供配套的“传感器监控软件”，可以方便的使用电脑读取传感器的参数，同时灵活的修改传感器的设备ID和地址。
3.1 传感器接入电脑
将传感器通过USB转485正确的连接电脑并提供供电后，可以在电脑中看到正确的COM口（“我的电脑—属性—设备管理器—端口”里面查看COM端口）。
如上图所示，此时您的串口号为COM10，请记住这个串口，需要在传感器监控软件中填入这个串口号。
如果在设备管理器中没有发现COM口，则意味您没有插入USB转485或者没有正确安装驱动，请联系技术人员取得帮助。
3.2 传感器监控软件使用
软件界面如图所示：
打开软件后，首先选择软件顶端“传感器类型”，再根据3.1章节的方法获取到串口号并选择正确的串口，然后单击“自动获取当前波特率和地址”即可自动探测到当前485总线上的所有设备和波特率。请注意，使用软件自动获取时需要保证485总线上只有一个传感器。然后单击“连接设备”后即可实时获取传感器数据信息。
3.3 修改波特率和设备地址
在断开“设备连接”的情况下，点击“配置传感器通信参数”中“修改波特率和修改从站号”即可完成相关的设置，请注意设置过后请重启设备，然后“自动获取当前的波特率和地址”后可以发现地址和波特率已经改成您需要的地址和波特率。

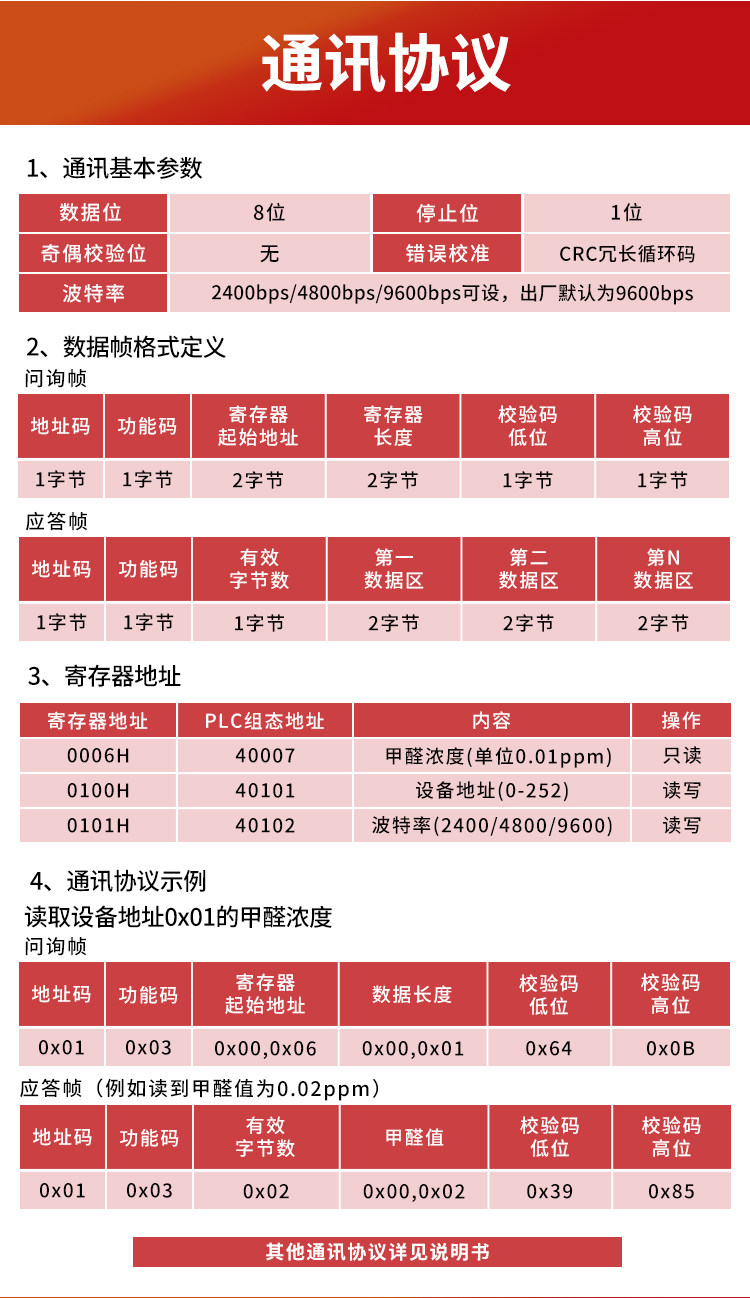

第4章 数字量传感器通信协议
4.1 通讯基本参数
|
参数 |
内容 |
|
编码 |
8位二进制 |
|
数据位 |
8位 |
|
奇偶校验位 |
无 |
|
停止位 |
1位 |
|
错误校准 |
CRC冗长循环码 |
|
波特率 |
2400bps/4800bps/9600bps可设，出厂默认为9600bps |
4.2 数据帧格式定义
采用Modbus-RTU通讯规约，格式如下：
初始结构>=4字节的时间
地址码=1字节
功能码=1字节
数据区=N字节
错误校验=16位CRC码
结束结构>=4字节的时间
地址码：为变送器的地址，在通讯网络中是唯一的(出厂默认0x01)。
功能码：主机所发指令功能提示，本变送器只用到功能码0x03(读取存器数据)。
数据区：数据区是具体通讯数区，注意16bits数据高字节在前。
CRC码：二字节的校验码。
问询帧
|
地址码 |
功能码 |
寄存器 起始地址 |
寄存器长度 |
校验码 低位 |
校验码 高位 |
|
1字节 |
1字节 |
2字节 |
2字节 |
1字节 |
1字节 |
应答帧
|
地址码 |
功能码 |
有效字节数 |
数据一区 |
第二 数据区 |
第N 数据区 |
|
1字节 |
1字节 |
1字节 |
2字节 |
2字节 |
2字节 |
4.3 寄存器地址
|
寄存器地址 |
PLC组态地址 |
内容 |
操作 |
|
0000H |
40001 |
温度(单位0.1℃) |
只读 |
|
0001H |
40002 |
湿度(单位0.1%RH) |
只读 |
|
000BH |
40007 |
甲醛浓度 (5P探头单位0.01ppm) (5PJ探头单位0.001ppm) |
只读 |
|
0100H |
40101 |
设备地址(0-252) |
读写 |
|
0101H |
40102 |
波特率(2400/4800/9600) |
读写 |
4.4 通讯协议示例以及解释
4.4.1 读取设备地址0x01的甲醛值
问询帧
|
地址码 |
功能码 |
起始地址 |
数据长度 |
校验码低位 |
校验码高位 |
|
0x01 |
0x03 |
0x00 0x0B |
0x00 0x01 |
0xF5 |
0xC8 |
应答帧（以5P探头为例，例如读到甲醛值为0.02ppm）
|
地址码 |
功能码 |
返回有效字节数 |
甲醛值 |
校验码低位 |
校验码高位 |
|
0x01 |
0x03 |
0x02 |
0x00 0x02 |
0x39 |
0x85 |
CH2O：
0x0002(十六进制)=2=>CH2O=0.02ppm
4.5 CH2O测量单位ppm与μg/m3换算
根据计算可以得一下换算关系，仅对于CH2O有效：
1ppm=30/22.4=1.339mg/m3=1339ug/m3
1ppb=1.339ug/m3
国家室内标准0.08mg/m3换算为66.64ppb也就是0.067ppm。
模拟量型产品参数
|
参数 |
技术指标 |
|
CH2O测量范围 |
0-2ppm/0-5ppm |
|
测量方式 |
电化学传感器 |
|
响应时间 |
小于15秒 |
|
测量精度 |
3%F.s |
|
接口形式 |
模拟量(电压/电流) |
|
供电电源 |
12V-24VDC |
|
耗电 |
<1.5W |
|
运行温度 |
0-50℃ |
|
工作湿度环境 |
15-90%RH(无凝结) |
|
外形尺寸 |
如下图所示 |
|
防爆等级 |
Exd ⅡCT6 |
1.4 探头参数与选型
|
编号 |
探头类型 |
量程 |
分辨率 /可检测下限 |
寿命 |
|
5P |
国产 |
5ppm |
10ppb |
>2年 |
|
5PJ |
进口达特探头 |
2ppm |
1ppb |
>3年 |
以上寿命均为温度23±3℃、湿度40±10%RH、浓度<5%最大量程并无其他腐蚀干扰气体的情况下的参考数值。
1.5 交叉干扰气体
|
气体 |
浓度（ppm） |
输出信号（相当于ppm H2S） |
|
硫化氢 |
100 |
3.7 |
|
乙醇 |
2000 |
76.3 |
|
氯气 |
10 |
0.1 |
|
二氧化硫 |
20 |
0.8 |
|
氢气 |
500 |
5.5 |
|
氨气 |
50 |
0 |
|
一氯甲烷 |
5 |
0.1 |
|
环氧乙烷 |
10 |
0.5 |
|
苯 |
100 |
0.1 |
|
丙酮 |
100 |
0.2 |
|
甲醇 |
100 |
23.9 |
表中仅列举部分气体，未在表中列举的气体亦可能有交叉灵敏度。
交叉灵敏度会有±30%的浮动，并可能随着传感器的寿命和批次变化而变化，因此不可以使用本传感器去测量其他交叉灵敏气体。
第2章 硬件连接
2.1 设备安装前检查
安装设备前请检查设备清单：
|
名称 |
数量 |
|
防爆式传感器 |
1台 |
|
12V防水电源 |
1台(选配) |
|
USB转485设备 |
1台(选配) |
|
保修卡/合格证 |
1份 |
2.2 接口说明
电源接口为宽电压电源输入12-24V均可。模拟量型产品注意信号线正负，不要将电流/电压信号线的正负接反。
|
|
线色 |
说明 |
|
电源 |
棕色 |
电源正（12-24VDC） |
|
黑色 |
电源负 |
|
|
通信 |
黄（灰）色 |
电压/电流输出正 |
|
蓝色 |
电压/电流输出负 |
出厂默认提供0.85米长线材，客户可根据需要按需延长线材或者顺次接线。
2.3 安装说明
防爆式传感器采用壁挂式安装，由三个8.5MM固定孔固定即可，客户可以使用膨胀螺钉固定，也可以使用螺栓固定。固定孔尺寸位置如下所示：
安装时请保证安装方向，气体仓进气口垂直向下安装
图1.非数显声光款传感器尺寸
图2.数显款传感器尺寸
图3.声光款传感器尺寸
图4.声光数显款传感器尺寸
第3章 接线说明
模拟量型传感器接线简单，只需要将线与设备的指定端口连接即可。设备支持3/4线制接线方式。
3.1 典型四线制接线方式
如下图所示为电流型传感器接线方式，将传感器的电源线（棕线与黑线）接入电源；传感器的黄(灰)色线为信号正接入采集设备的信号正，电流流向为传感器到采集设备；传感器的蓝色线为信号正接入电流采集设备的信号负，电流流向为采集设备到传感器。
如下图所示为电压型传感器接线方式，将传感器的电源线（棕线与黑线）接入电源；传感器的黄(灰)色线为信号正接入采集设备的信号正，黄(灰)线的电压为输出电压；传感器的蓝色线为信号正接入电压采集设备的信号负，蓝线的电压为参考电压，与黑线电压一致为0V。
3.2 典型三线制接线方式
对于典型的三线制接线，相较于四线制接线方式，省略蓝线即可，在传感器中蓝线与黑线在传感器中短路，因此可以省略蓝线。
对于三线制电流接线方式，将传感器的电源线（棕线与黑线）接入电源后，只需要将传感器的黄(灰)色线为信号正接入电流采集设备的信号正即可。
对于三线制电压接线方式，将传感器的电源线（棕线与黑线）接入电源后，只需要将传感器的黄(灰)色线为信号正接入电压采集设备的信号正即可。
第4章 模拟量传感器参数含义与换算
4.1 模拟量4-20mA电流输出
|
电流值 |
CH2O |
|
4mA |
0ppm |
|
20mA |
5.00ppm |
计算公式为P（CH2O）=（I（电流）-4mA）*0.3125ppm
其中P的单位为ppm，I的单位为mA。
例如当前情况下采集到的电流数据是8.125mA，此时计算CH2O的值为1.29ppm。
4.2 模拟量0-10V电压输出
|
电压值 |
CH2O |
|
0V |
0ppm |
|
10V |
5.00ppm |
计算公式为P（CH2O）=V（电压）*0.0005ppm
其中P的单位为ppm，V的单位为mV。
例如当前情况下采集到的数据是3515mV，此时计算CH2O的值为1.76ppm。
4.3 模拟量0-5V电压输出
|
电压值 |
CH2O |
|
0V |
0ppm |
|
5V |
5.00ppm |
计算公式为P（CH2O）=V（电压）*0.001ppm
其中P的单位为ppm，V的单位为mV。
例如当前情况下采集到的数据是4228mV，此时计算CH2O的值为4.23ppm。
4.4 CH2O测量单位ppm与ug/m3换算
根据计算可以得一下换算关系，仅对于CH2O有效：
1PPM×1.25 = 1.25mg/m3
以上计算均针对标准大气压下的情况。
