产品介绍：

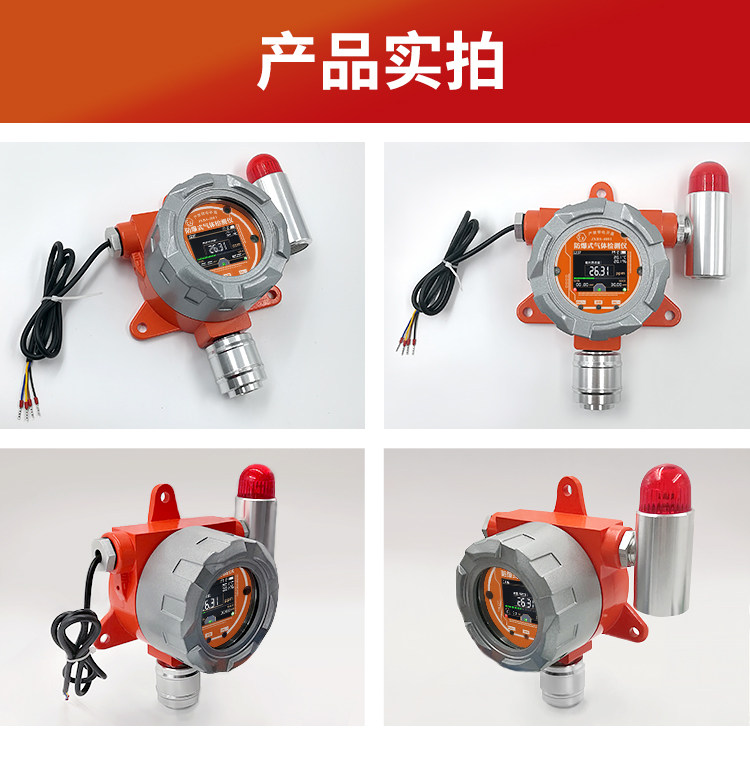

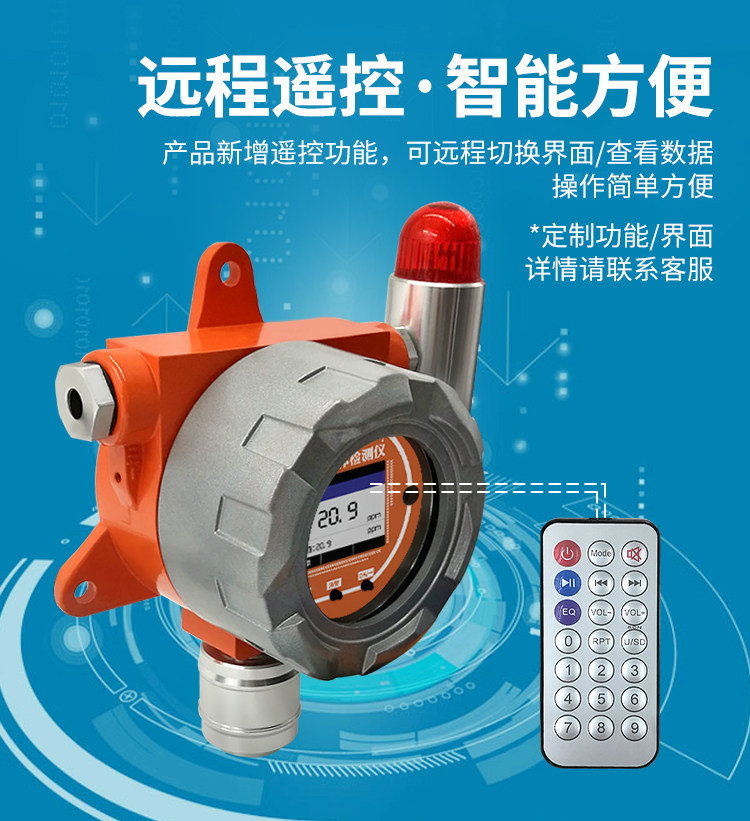

固定式氟利昂气体报警器JXBS-4001-freon专门为某些苛刻的环境而研发的。具有工业级高清界面，铸铝式防爆外壳，具有防水、防尘、防爆、抗冷凝的优点，探头放置专门的金属探头仓中，电气部分与探头隔离。采用高灵敏度的气体检测探头，信号稳定，精度高，15秒快速响应，快速响应，寿命长。具有测量范围宽、线形度好、使用方便、便于安装、传输距离远等特点。注意传感器为空气检测使用，客户应该在应用环境下测试以确保传感器符合要求。产品新增远程遥控功能，智能方便。原件来自国际大厂，研创力求功夫到家。
1.1 产品参数
| 参数 | 技术指标 |
| freon测量范围 | 10-1000ppm |
| 测量方式 | 电化学探头 |
| 响应时间 | 一般小于15秒 |
| 质保期 | 主机质保2年，气体探头质保1年 |
| freon测量精度 | ≤读数的±5%(25℃) |
| 接口形式 | 模拟量(电压/电流)/数字量(RS485) |
| 供电电源 | 12V-24VDC |
| 耗电 | <1W |
| 运行温度 | -30-50℃(-20-40℃持续) |
| 工作湿度环境 | 15-95%RH |

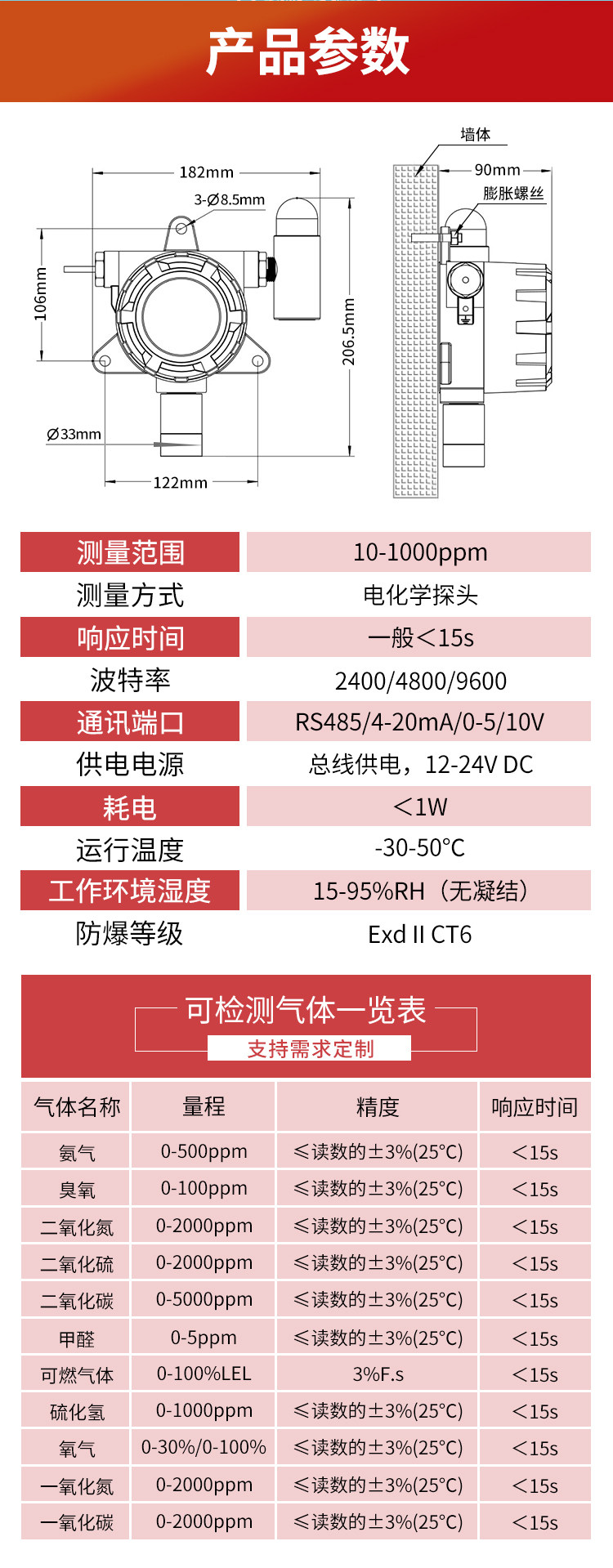

| 外形尺寸 | 172×142×90mm3 |
| 防爆等级 | Exd ⅡCT6 |
1.2 探头参数与选型
| 编号 | 探头类型 | 量程 | 分辨率/可检测下限 | 寿命 |
| 100P | 国产半导体探头 | 10-1000ppm | 1ppm | >2年 |
以上寿命均为温度23±3℃、湿度40±10%RH、浓度<5%最大量程的情况下的参考数值。
1.3 模拟量通讯参数
| 参数 | 指标 |
| 电流输出类型 | 4-20mA |
| 电流输出负载 | ≤600欧姆 |
| 电压输出类型 | 0-5V/0-10V |
| 电压输出负载 | ≤250欧姆 |
1.4 数字量通讯参数
| 参数 | 指标 |
| 通信接口 | RS485接口 |
| 波特率 | 2400/4800/9600 |
| 通讯协议 | Modbus RTU协议 |
第2章 硬件连接
2.1 设备安装前检查
安装设备前请检查设备清单：
| 名称 | 数量 |
| 防爆式传感器 | 1台 |
| 12V防水电源 | 1台(选配) |
| USB转485设备 | 1台(选配) |
| 保修卡/合格证 | 1份 |

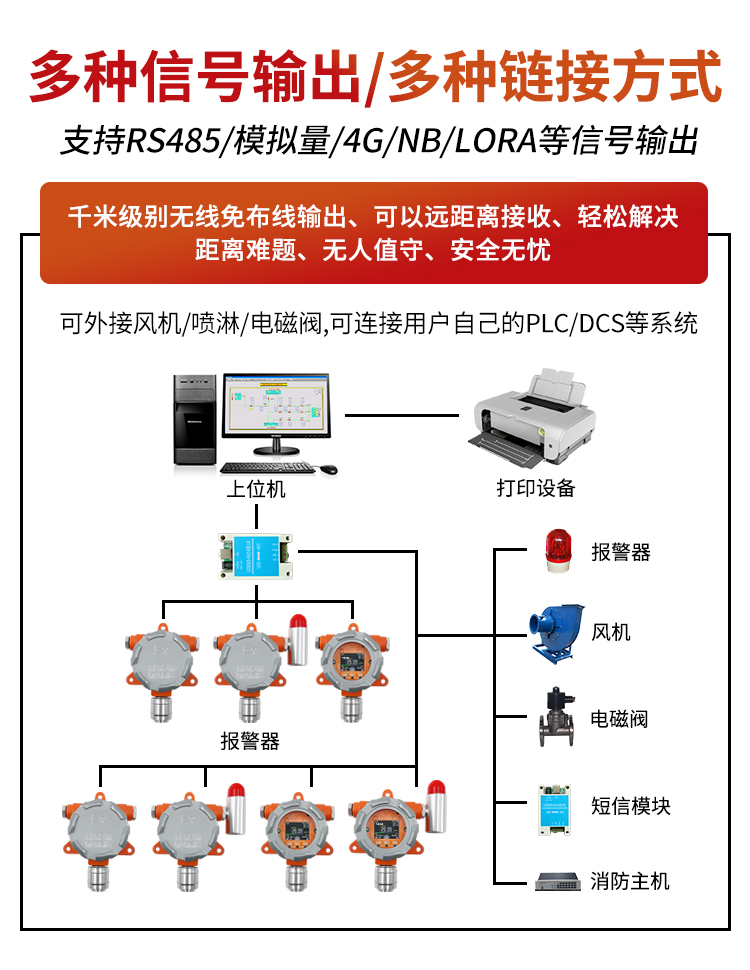

2.2 接口说明
宽电压电源输入12-24V均可。485信号线接线时注意A/B两条线不能接反，总线上多台设备间地址不能冲突。
| 线色 | 说明 | |
| 电源 | 棕色 | 电源正（12-24VDC） |
| 黑色 | 电源负 | |
| 通信 | 黄(灰)色 | 485-A |
| 蓝色 | 485-B |
电源接口为宽电压电源输入 12-24V 均可。模拟量型产品注意信号线正负，不要将电流/电压信号线的正负接反。
| 线色 | 说明 | |
| 电源 | 棕色 | 电源正（12-24VDC） |
| 黑色 | 电源负 | |
| 通信 | 黄（灰）色 | 电压/电流输出正 |
| 蓝色 | 电压/电流输出负 |
出厂默认提供0.85米长线材，客户可根据需要按需延长线材或者顺次接线。
第3章 数字量传感器通信协议
3.1 通讯基本参数
| 参数 | 内容 |
| 编码 | 8位二进制 |
| 数据位 | 8位 |
| 奇偶校验位 | 无 |
| 停止位 | 1位 |
| 错误校准 | CRC冗长循环码 |
| 波特率 | 2400bps/4800bps/9600bps可设，出厂默认为9600bps |
3.2 数据帧格式定义
采用 Modbus-RTU通讯规约，格式如下：
初始结构>=4字节的时间
地址码=1字节
功能码=1字节
数据区=N字节
错误校验=16位CRC码
结束结构>=4字节的时间
地址码：为变送器的地址，在通讯网络中是唯一的(出厂默认0x01)。
功能码：主机所发指令功能提示，本变送器只用到功能码 0x03(读取存器数据)。
数据区：数据区是具体通讯数区，注意16bits数据高字节在前
CRC码：二字节的校验码。
问询帧
| 地址码 | 功能码 | 寄存器起始地址 | 寄存器长度 | 校验码低位 | 校验码高位 |
| 1字节 | 1字节 | 2字节 | 2字节 | 1字节 | 1字节 |
应答帧
| 地址码 | 功能码 | 有效字节数 | 数据一区 | 第二数据区 | 第N数据区 |
| 1字节 | 1字节 | 1字节 | 2字节 | 2字节 | 2字节 |
3.3 寄存器地址
| 寄存器地址 | PLC组态地址 | 内容 | 操作 |
| 0000H | 40001 | 湿度(单位0.1%RH) | 只读 |
| 0001H | 40002 | 温度(单位0.1℃) | 只读 |
| 0006H | 40007 | 氟利昂浓度(单位0.1ppm) | 只读 |
| 0100H | 40101 | 设备地址(0-252) | 读写 |
| 0101H | 40102 | 波特率(2400/4800/9600) | 读写 |
3.4 通讯协议示例以及解释
3.4.1 读取设备地址 0x01的freon值
问询帧
| 地址码 | 功能码 | 起始地址 | 数据长度 | 校验码低位 | 校验码高位 |
| 0x01 | 0x03 | 0x00 0x06 | 0x00 0x01 | 0x64 | 0x0B |
应答帧(例如读到freon值为189ppm)
| 地址码 | 功能码 | 返回有效字节数 | freon值 | 校验码低位 | 校验码高位 |
| 0x01 | 0x03 | 0x02 | 0x000xBD | 0x78 | 0x35 |
freon：
00BDH(十六进制)=189=>freon=189ppm
3.4.2 读取设备地址0x01的温湿度值
问询帧
| 地址码 | 功能码 | 起始地址 | 数据长度 | 校验码低位 | 校验码高位 |
| 0x01 | 0x03 | 0x00,0x00 | 0x00,0x02 | 0xC4 | 0x0B |
应答帧(例如读到温度为-10.1℃，湿度为65.8%RH)
| 地址码 | 功能码 | 有效字数 | 湿度值 | 温度值 | 校验码低位 | 校验码高位 |
| 0x01 | 0x03 | 0x04 | 0x020x92 | 0xFF0x9B | 0x5A | 0x3D |
温度：
当温度低于0℃时以补码形式上传
FF9BH(十六进制)=-101=>温度=-10.1℃
湿度：
0292H(十六进制)=658=>湿度=65.8%RH
3.4.3 读取设备地址 0x01的温湿度、freon值
问询帧
| 地址码 | 功能码 | 起始地址 | 数据长度 | 校验码低位 | 校验码高位 |
| 0x01 | 0x03 | 0x00 0x00 | 0x00 0x07 | 0x04 | 0x08 |
应答帧(例如读到freon值为40ppm)
| 地址码 | 功能码 | 返回有效字节数 | 湿度值 | 温度值 | 8个无用字节 | freon值 | 校验码低位 | 校验码高位 |
| 0x01 | 0x03 | 0x0E | 0x030x14 | 0x010x1B | 0x00 | 0x000x28 | 0x50 | 0x3B |
温度：
011BH(十六进制)=283=>温度=28.3℃
湿度：
0314H(十六进制)=788=>湿度=78.8%RH
freon：
0028H(十六进制)=40=>freon=40ppm
3.5 freon测量单位ppm与μg/m3换算
根据计算可以得一下换算关系，仅对于freon有效：
1ppm=48/22.4=2.143mg/m3=2143μg/m3
1ppb=48/22.4=2.143μg/m3
第4章 模拟量传感器参数含义与换算
4.1 模拟量4-20mA电流输出
| 电流值 | 氟利昂 |
| 4mA | 10ppm |
| 20mA | 1000ppm |
计算公式为P(Freon)=（I（电流）-4mA）*61.875ppm
其中P的单位为ppm，I的单位为mA。
例如当前情况下采集到的数据是4.125mA，此时计算氟利昂的值为7.73ppm。
4.2 模拟量0-10V电压输出
| 电压值 | 氟利昂 |
| 0V | 10ppm |
| 10V | 1000 ppm |
计算公式为P(Freon)=V（电压）/10.1ppm
其中P的单位为ppm，V的单位为mV。
例如当前情况下采集到的数据是351mV，此时计算氟利昂的值为34.75ppm。
4.3 模拟量0-5V电压输出
| 电压值 | 氟利昂 |
| 0V | 10ppm |
| 5V | 1000ppm |
计算公式为P(Freon)=V（电压）/5.05ppm
其中P的单位为ppm，V的单位为mV。
例如当前情况下采集到的数据是428mV，此时计算氟利昂的值为84.75ppm。
