固定式氨气气体报警器
固定式氨气气体报警器
固定式氨气气体报警器
  • 固定式氨气气体报警器

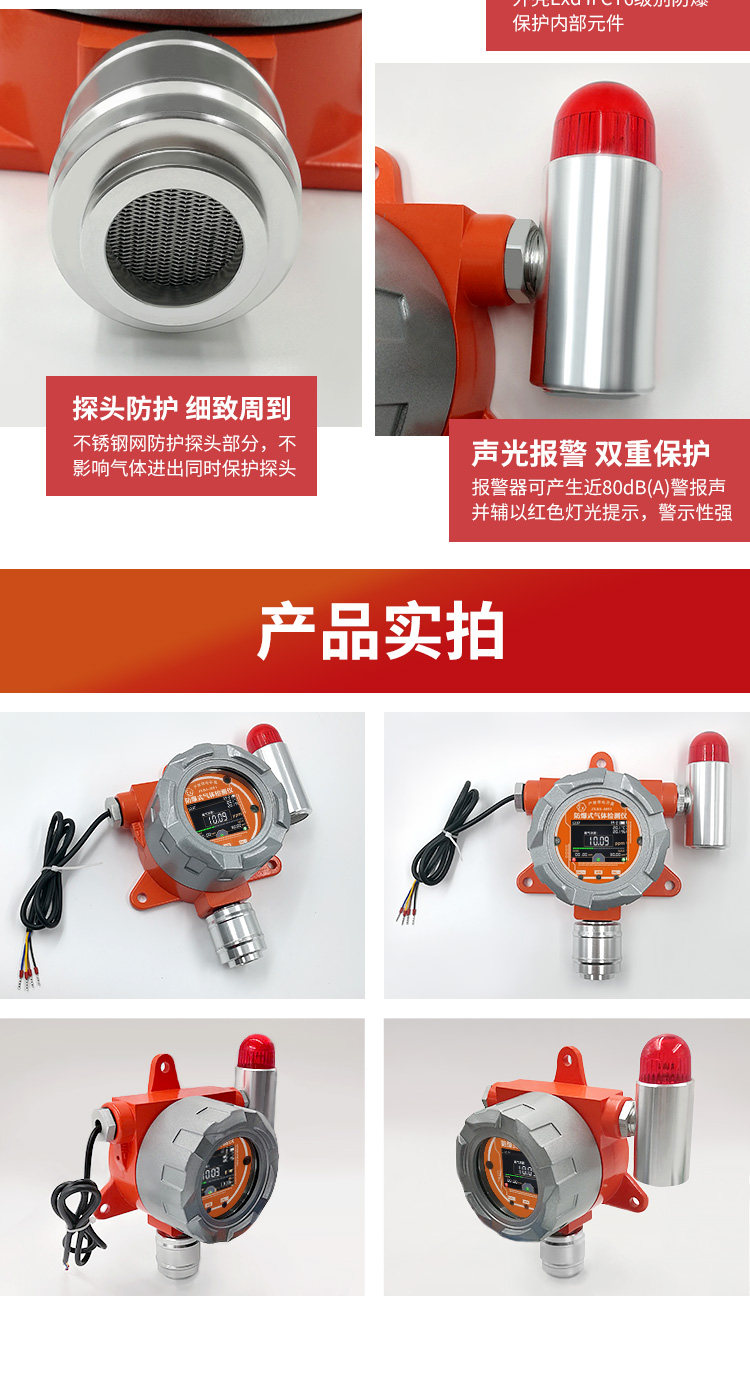

  • 固定式氨气气体报警器JXBS-4001-NH3采用铸铝式防爆外壳与专业测试二氧化碳浓度传感器探头测量范围宽、精度高、线性度好、通用性好、使用方便、便于安装、传输距离远。
  • 产品详情

    产品参数

    资料下载

  • 产品介绍:

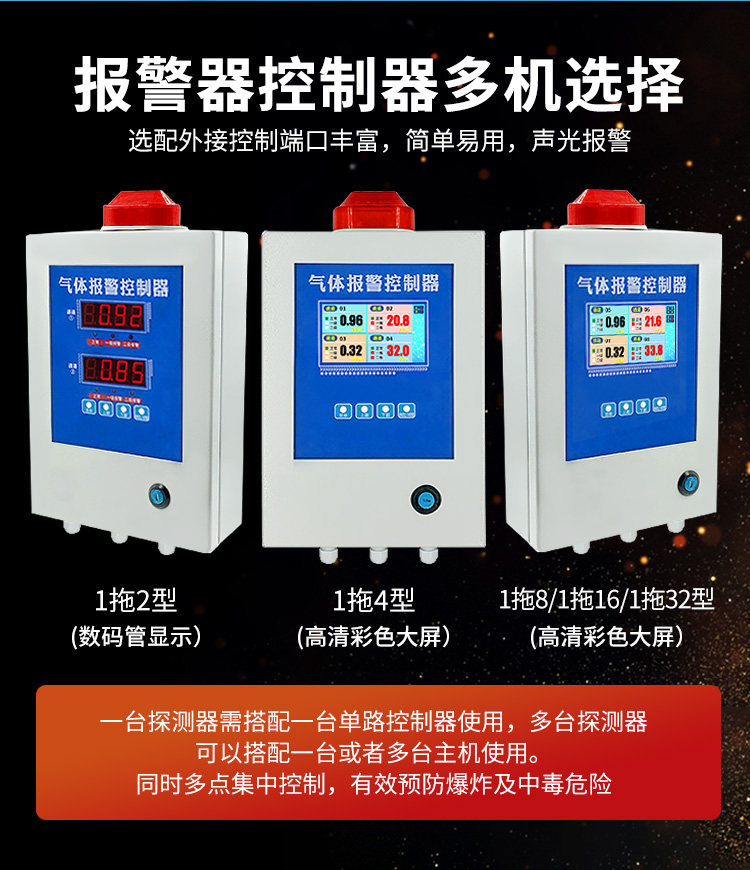

    固定式氨气气体报警器JXBS-4001-NH3采用高灵敏度的气体检测探头,信号稳定,精度高,快速响应,寿命长。具有测量范围宽、线形度好、使用方便、便于安装、传输距离远等特点。注意传感器为空气检测使用,客户应该在应用环境下测试以确保传感器符合要求。工业级传感器,可持续监测气体浓度;证书齐全,有多种选择,可按需购买;报警控制器多种选择,可选配外接控制端口丰富。

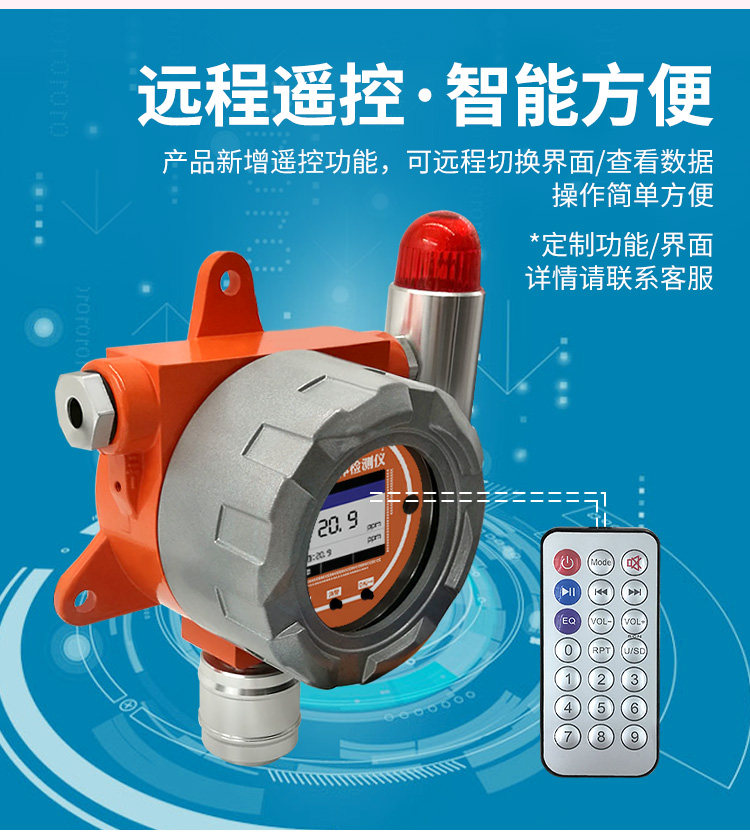

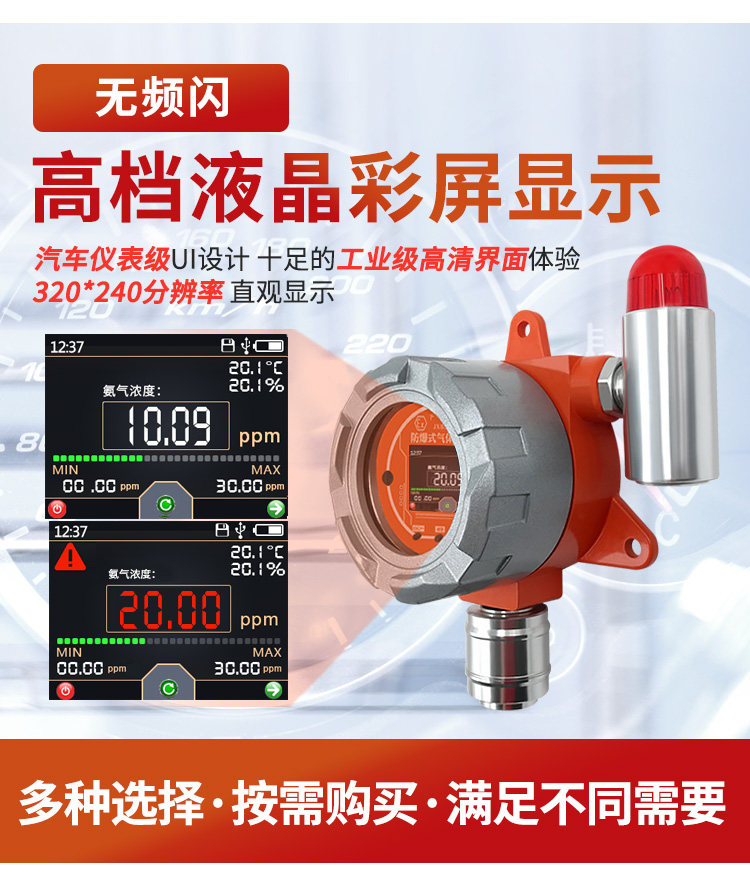

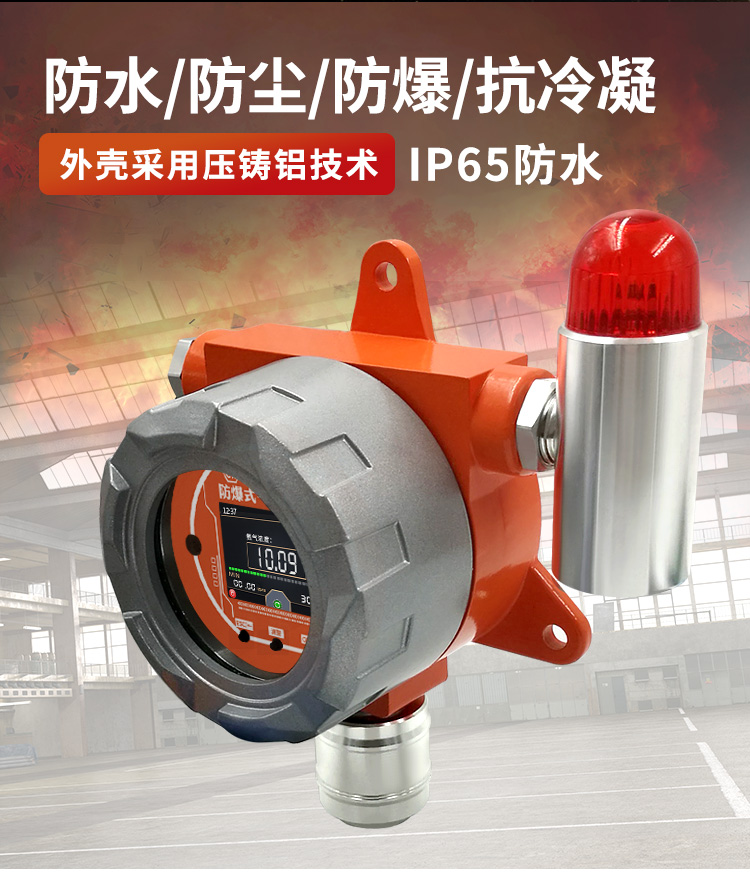

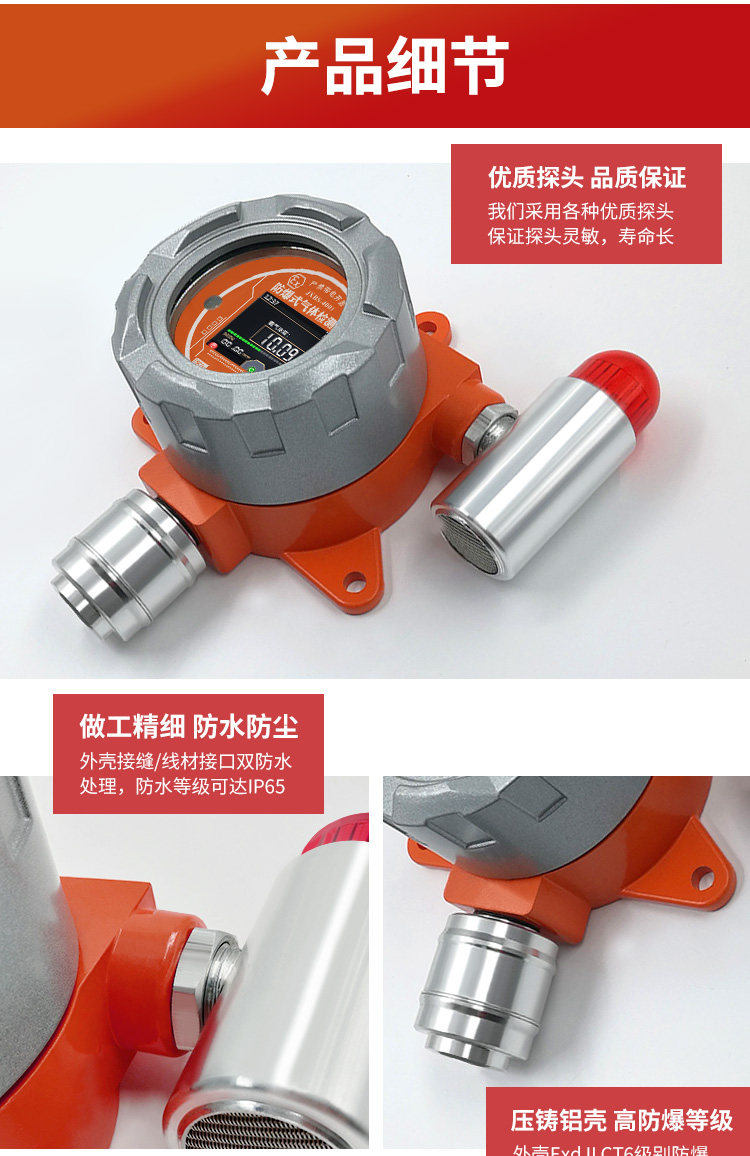

    固定式氨气气体报警器
    固定式氨气气体报警器
    固定式氨气气体报警器
    固定式氨气气体报警器
    固定式氨气气体报警器
    固定式氨气气体报警器
    固定式氨气气体报警器
    固定式氨气气体报警器
    固定式氨气气体报警器
    固定式氨气气体报警器
    固定式氨气气体报警器
    固定式氨气气体报警器
    固定式氨气气体报警器
    固定式氨气气体报警器
    固定式氨气气体报警器

    1.1 产品参数

    参数

    技术指标

    NH3测量范围

    0-100ppm/0-1000ppm/0-5000ppm

    测量方式

    电化学探头

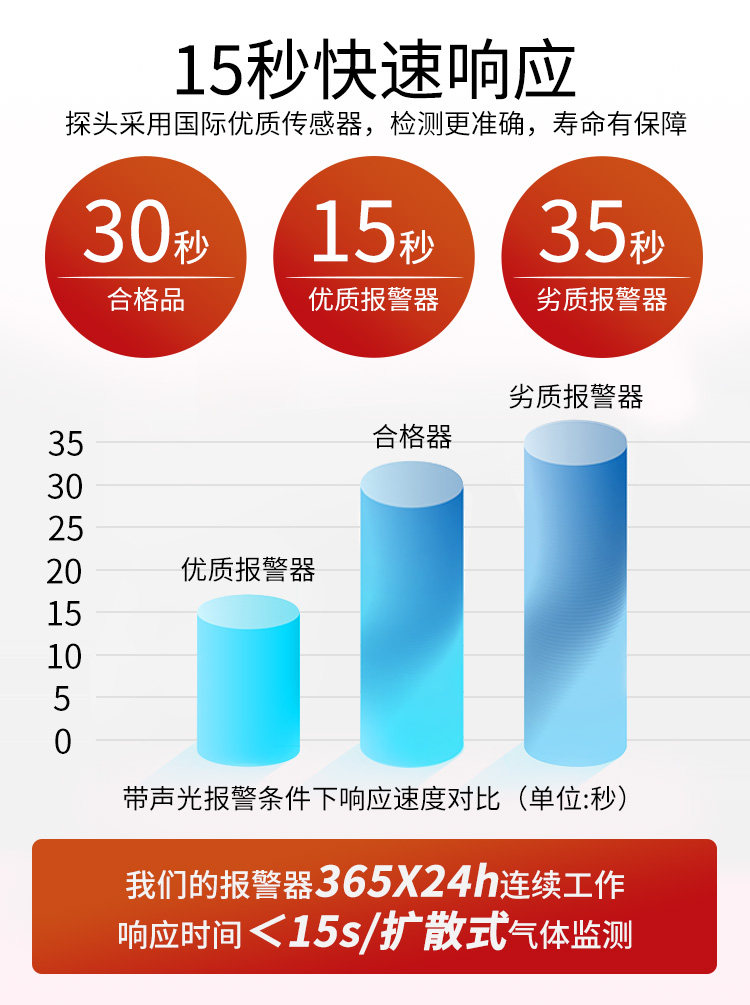

    响应时间

    小于60秒

    质保期

    主机质保2年,气体探头质保1年

    测量精度

    3%F.s

    接口形式

    模拟量(电压/电流)/数字量(RS485)

    供电电源

    12V-24VDC

    耗电

    <1W

    运行温度

    -20℃ 至 +50℃

    工作湿度环境

    15% - 90%RH(相对湿度)、非凝结

    外形尺寸

    172×142×90mm3

    防爆等级

    Exd ⅡCT6

    1.2 探头参数与选型

    编号

    探头类型

    量程

    (ppm)

    分辨率

    (ppm)

    寿命



    4HH

    进口

    20

    0.01

    2年

    4G

    进口

    100

    0.01

    2年

    4L

    进口

    1000

    0.1

    2年

    4XXL

    进口

    5000

    0.1

    2年

    以上探头使用寿命均为温度23±3℃、湿度40±10%RH的空气环境中。

    默认使用探头为4G型探头。

    1.3 模拟量通讯参数

    参数

    指标

    电流输出类型

    4-20mA

    电流输出负载

    ≤600欧姆

    电压输出类型

    0-5V/0-10V

    电压输出负载

    ≤250欧姆

    1.4 数字量通讯参数

    参数

    指标

    通信接口

    RS485接口

    波特率

    2400/4800/9600

    通讯协议

    Modbus RTU协议

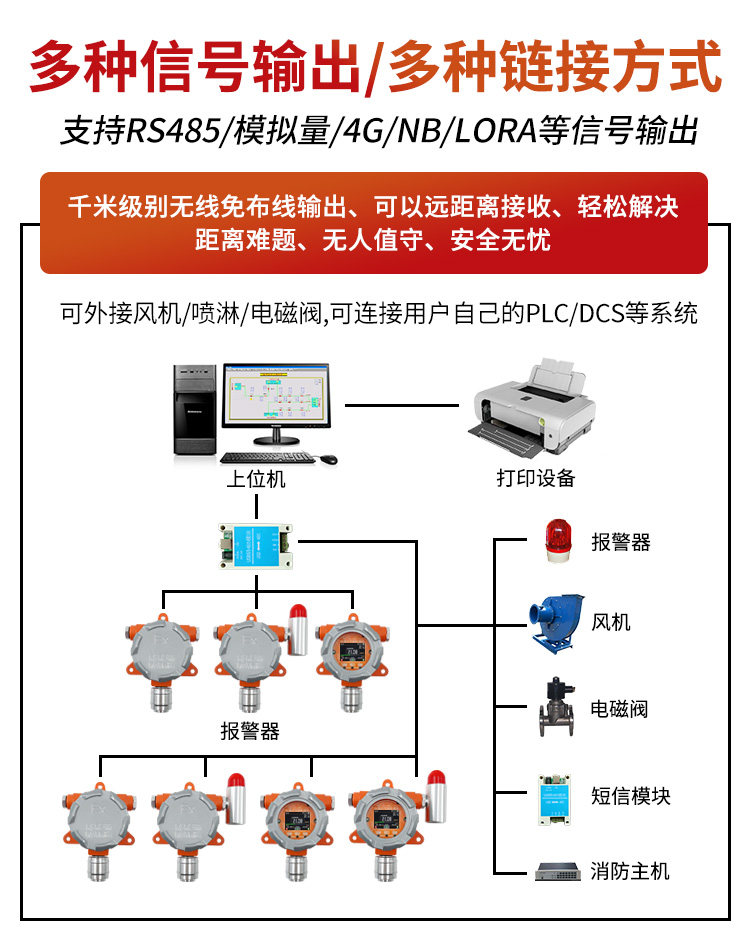

    第2章 硬件连接

    2.1 设备安装前检查

    安装设备前请检查设备清单:

    名称

    数量

    防爆式传感器

    1台

    12V防水电源

    1台(选配)

    USB转485设备

    1台(选配)

    保修卡/合格证

    1份

    2.2 接口说明

    宽电压电源输入12-24V均可。485信号线接线时注意A/B两条线不能接反,总线上多台设备间地址不能冲突。





    线色

    说明

    电源

    棕色

    电源正(12-24VDC)

    黑色

    电源负

    通信

    黄(灰)色

    485-A

    蓝色

    485-B

    电源接口为宽电压电源输入 12-24V 均可。模拟量型产品注意信号线正负,不要将电流/电压信号线的正负接反。



    线色

    说明

    电源

    棕色

    电源正(12-24VDC)

    黑色

    电源负

    通信

    黄(灰)色

    电压/电流输出正

    蓝色

    电压/电流输出负

    出厂默认提供0.85米长线材,客户可根据需要按需延长线材或者顺次接线。

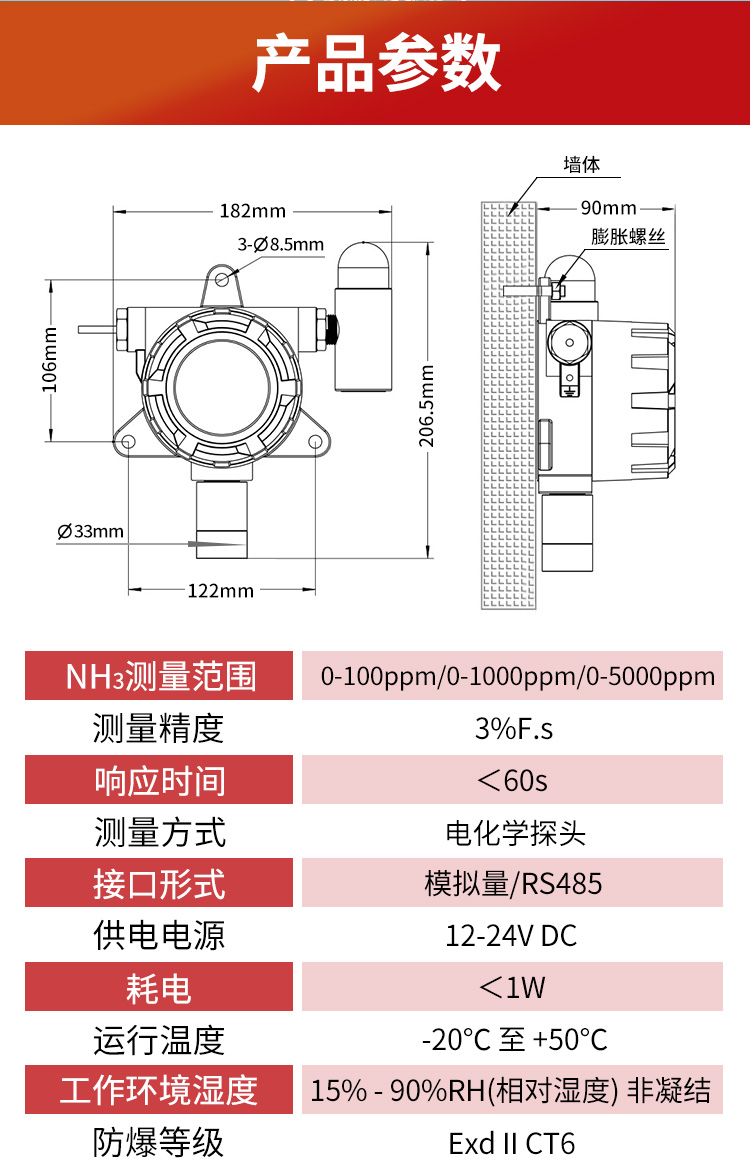

    2.3 安装说明

    防爆式传感器采用壁挂式安装,由三个8.5mm固定孔固定即可,客户可以使用膨胀螺钉固定,也可以使用螺栓固定。固定孔尺寸位置如下所示:

    安装时请保证安装方向,气体仓进气口垂直向下安装



    不带显示传感器尺寸与安装图



    带显示窗口传感器尺寸与安装图

    第3章 数字量传感器通信协议

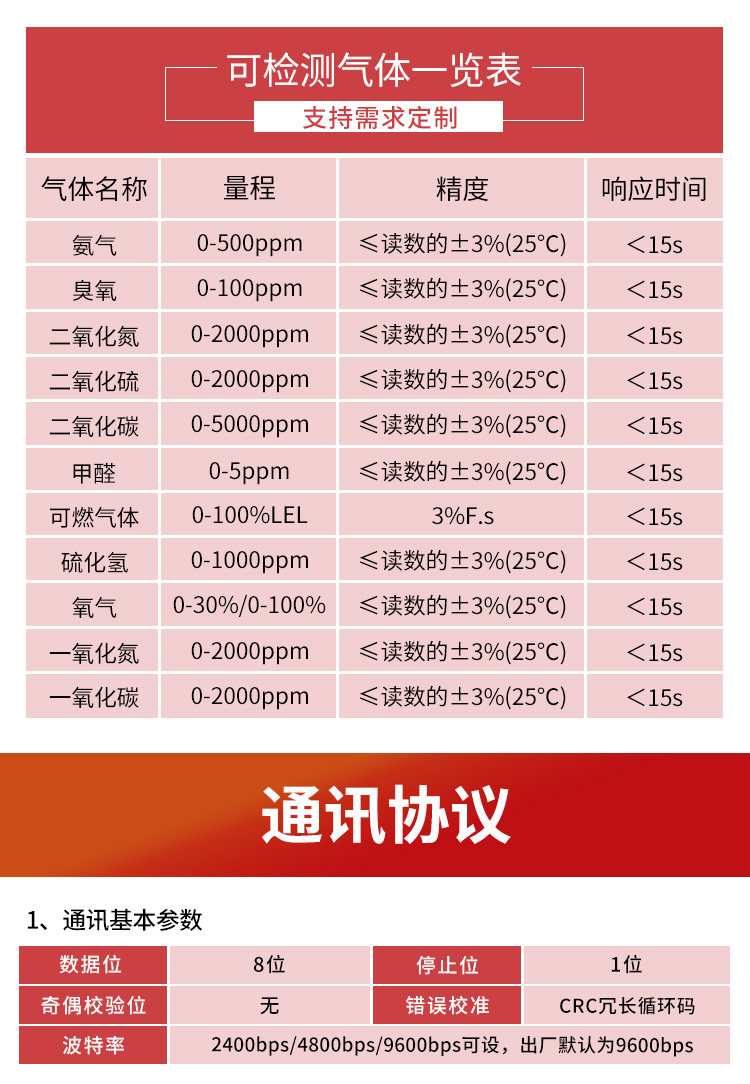

    3.1 通讯基本参数

    参数

    内容

    编码

    8 位二进制

    数据位

    8位

    奇偶校验位

    停止位

    1位

    错误校准

    CRC冗长循环码

    波特率

    2400bps/4800bps/9600 bps 可设,出厂默认为 9600bps

    编码

    8 位二进制

    3.2 数据帧格式定义

    采用 Modbus-RTU 通询规约,格式如下:

    初始结构>=4字节的时间

    地址码= 1字节

    功能码= 1字节

    数据区= N字节

    错误校验= 16位 CRC 码

    结束结构>=4字节的时间

    地址码:为变送器的地址,在通询网络中是唯一的(出厂默认0x01)。

    功能码:主机所发指令功能提示,本变送器只用到功能码 0x03(读取存器数据)。

    数据区:数据区是具体通询数区,注意 16bits 数据高字节在前

    CRC 码:二字节的校验码。

    问询帧

    地址码

    功能码

    寄存器

    起始地址

    寄存器

    长度

    校验码

    低位

    校验码

    高位

    1字节

    1字节

    2字节

    2字节

    1字节

    1字节

    应答帧

    地址码

    功能码

    有效

    字节数

    数据一区

    第二

    数据区

    第N

    数据区

    1字节

    1字节

    1字节

    2字节

    2字节

    2字节

    3.3 寄存器地址

    寄存器地址

    PLC组态地址

    内容

    操作

    0000H

    40001

    温度(单位0.1℃)

    只读

    0001H

    40002

    湿度(单位0.1%RH)

    只读

    0006H

    40007

    NH3浓度(单位0.01ppm)

    只读

    0100H

    40101

    设备地址(0-252)

    读写

    0101H

    40102

    波特率(2400/4800/9600)

    读写

    3.4 通讯协议示例以及解释

    3.4.1 读取设备地址0x01的NH3

    问询帧

    地址码

    功能码

    起始地址

    数据长度

    校验码低位

    校验码高位

    0x01

    0x03

    0x00,0x06

    0x00,0x01

    0x64

    0x0B



    应答帧(例如读到NH3值为1.89ppm)

    地址码

    功能码

    有效

    字节数

    NH3

    校验码

    低位

    校验码

    高位

    0x01

    0x03

    0x02

    0x00 0xBD

    0x78

    0x35

    NH3:

    00BD H(十六进制)=189=>NH3=1.89ppm

    3.4.2 读取设备地址0x01的温湿度值

    问询帧

    地址码

    功能码

    起始地址

    数据长度

    校验码低位

    校验码高位

    0x01

    0x03

    0x00,0x00

    0x00,0x02

    0xC4

    0x0B

    应答帧

    地址码

    功能码

    有效字节数

    湿度值

    温度值

    校验码

    低位

    校验码

    高位

    0x01

    0x03

    0x04

    0x00

    0xFE

    0x00

    0xAF

    0xDB

    0xBF

    温度:

    00AF H(十六进制)=175=>温度=17.5℃

    湿度:

    00FE H(十六进制)=254=>湿度=25.4%RH

    3.4.3 读取设备地址0x01温湿度、NH3浓度值

    问询帧

    地址码

    功能码

    起始地址

    数据长度

    校验码低位

    校验码高位

    0x01

    0x03

    0x00,0x00

    0x00,0x07

    0x04

    0x08

    应答帧



    地址码

    功能码

    有效字节数

    湿度值

    温度值

    0x01

    0x03

    0x0E

    0x03

    0x14

    0x01

    0x1B

    8个无用字节

    NH3

    校验码

    低位

    校验码

    高位

    0x00…

    0x00

    0x28

    0x50

    0x3B

    温度:

    011B H(十六进制)=283=>温度=28.3℃

    湿度:

    0314 H(十六进制)=788=>湿度=78.8%RH

    NH3

    0028 H(十六进制)=40=>NH3=0.4ppm

    3.5 NH3测量单位ppm与μg/m3换算

    根据计算可以得一下换算关系,仅对于NH3有效:

    1ppm = 17/22.4=0.759mg/m3=759μg/m3

    1ppb = 17/22.4=0.759μg/m3

    以上计算均针对标准大气压下的情况。







    第4章 模拟量传感器参数含义与换算

    4.1 模拟量4-20mA电流输出

    电流值

    NH3

    4mA

    0ppm

    20mA

    100ppm

    计算公式为=(I(电流)-4mA)*6.25ppm

    其中P的单位为ppm,I的单位为mA。

    例如当前情况下采集到的数据是8.125mA,此时计算NH3的值为25.78ppm最大量程。

    以上为100ppm量程时计算方式,其他量程请以4mA代表0ppm,20mA代表最大量程线性换算即可。

    4.2 模拟量0-10V电压输出

    电压值

    NH3

    0V

    0ppm

    10V

    100 ppm

    计算公式为=V(电压)*0.01

    其中P的单位为ppm,V的单位为mV。

    例如当前情况下采集到的数据是3515mV,此时计算NH3的值为35.15ppm。

    以上为100ppm量程时计算方式,其他量程请以0V代表0ppm,10V代表最大量程线性换算即可。

    4.3 模拟量0-5V电压输出

    电压值

    NH3

    0V

    0 ppm

    5V

    100 ppm

    计算公式为=V(电压)*0.02

    其中P的单位为ppm,V的单位为mV。

    例如当前情况下采集到的数据是4228mV,此时计算NH3的值为84.56ppm。

    以上为100ppm量程时计算方式,其他量程请以0V代表0ppm,5V代表最大量程线性换算即可。
