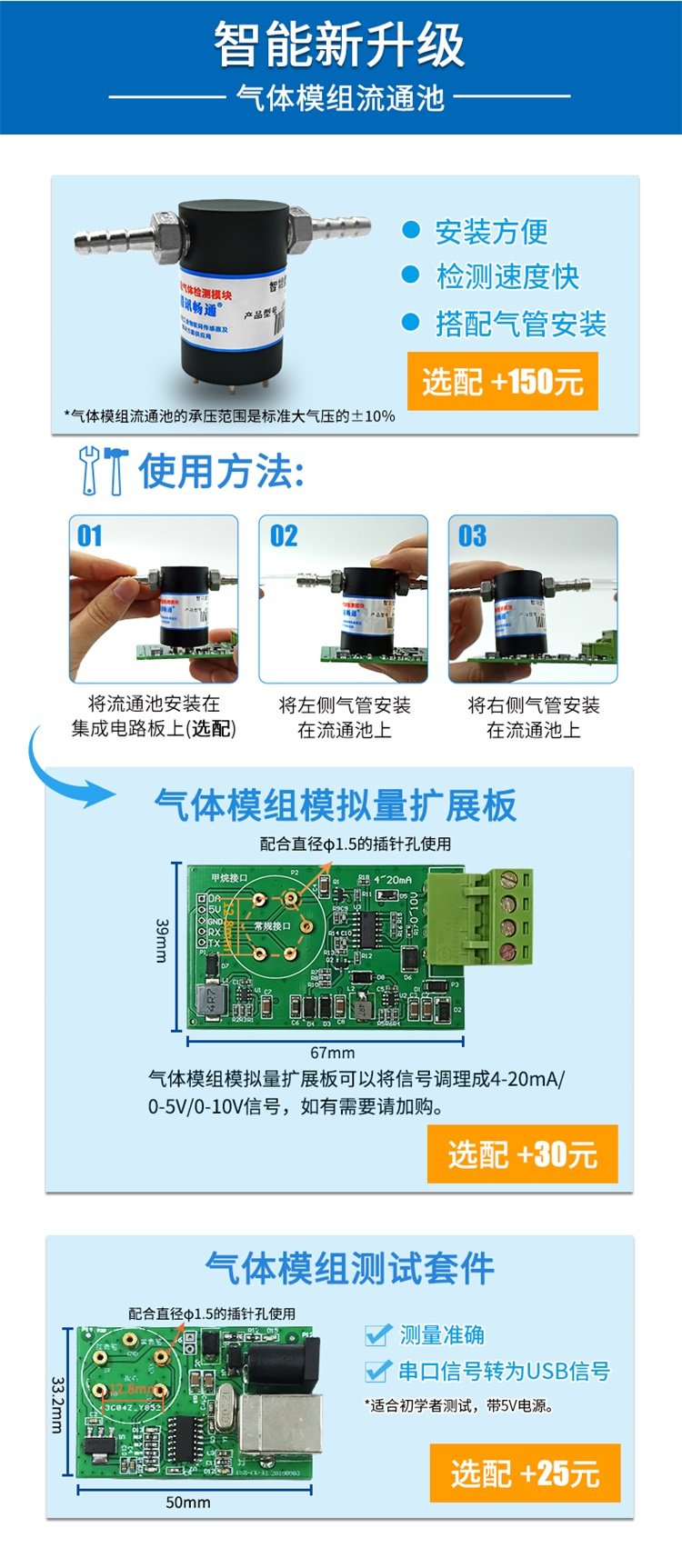

产品介绍

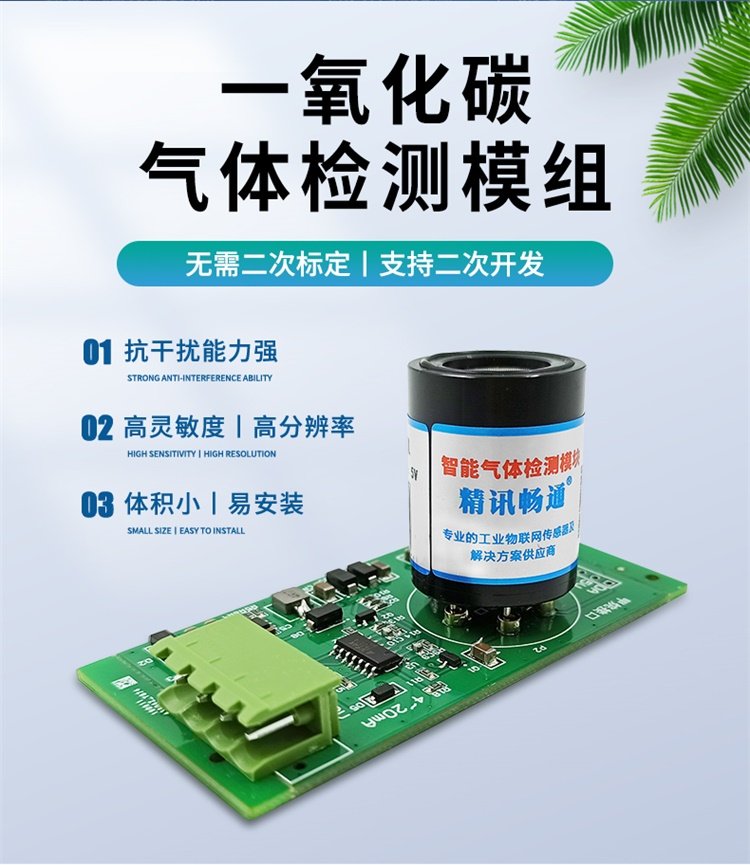

JXM系列是智能型气体检测模组，模组内置高精度电化学传感器，通过专利电路将气体浓度信号输出为客户需要的数字信号。传感器内部带有高精度放大、去噪声处理、温度补偿处理，同时出厂前每个传感器都经过标准气体标定处理，保证客户拿到手的传感器模组直接输出可用和准确的气体浓度信息。
产品优势
专利可变增益放大电路，高灵敏度、高分辨率，出厂已标定，无需二次标定，直接使用，体积小，易安装，本安设计，支持包括数字量和模拟量在内的多种接口

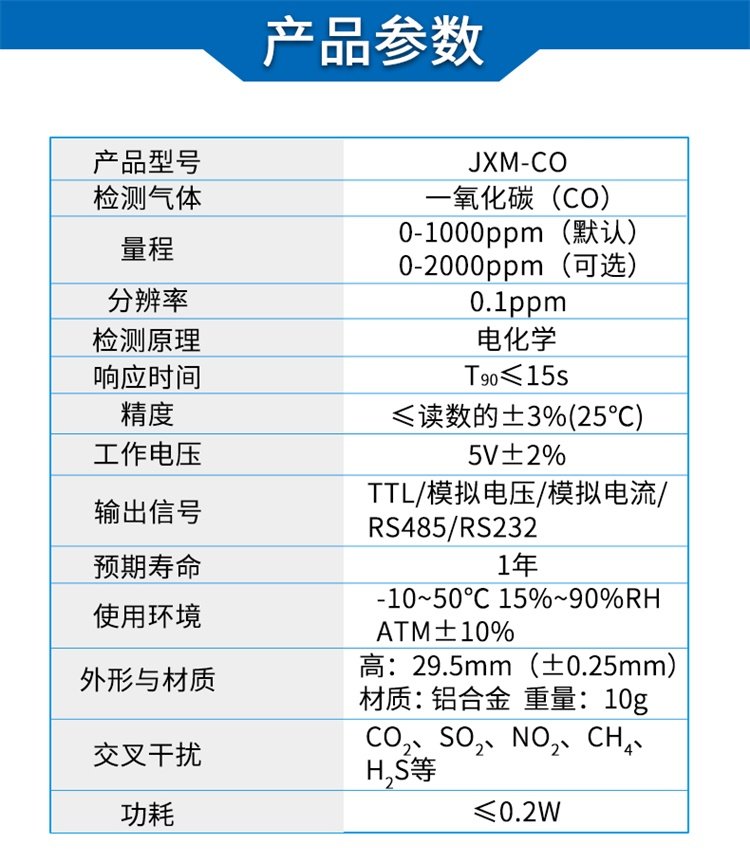

产品参数
|
参数 |
技术指标 |
|
检测气体 |
一氧化碳（CO） |
|
测量范围 |
0-1000ppm（默认）/0-2000ppm |
|
分辨率 |
0.1ppm |
|
精度 |
≤读数的±3%(25℃) |
|
响应时间 |
一般小于15秒 |
|
检测原理 |
电化学 |
|
波特率 |
2400/4800/9600 |
|
通讯方式 |
TTL/Modbus RTU |
|
供电方式 |
5V±2% |
|
耗电 |
≤0.2W |
|
运行温度 |
-10至50℃ |
|
工作湿度环境 |
0-95%RH(无凝结) |
|
外形尺寸 |
高：29.5mm（±0.25mm） |
|
材质 |
铝合金 重量：10g |

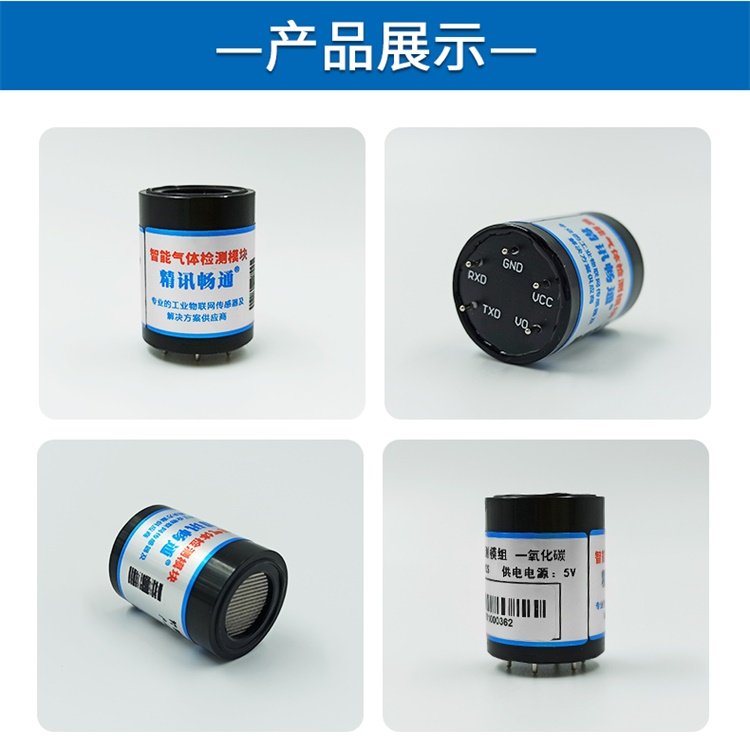

引脚说明
|
序号 |
定义 |
|
1 |
VO |
|
2 |
VCC |
|
3 |
GND |
|
4 |
485A/RXD |
|
5 |
485B/TXD |

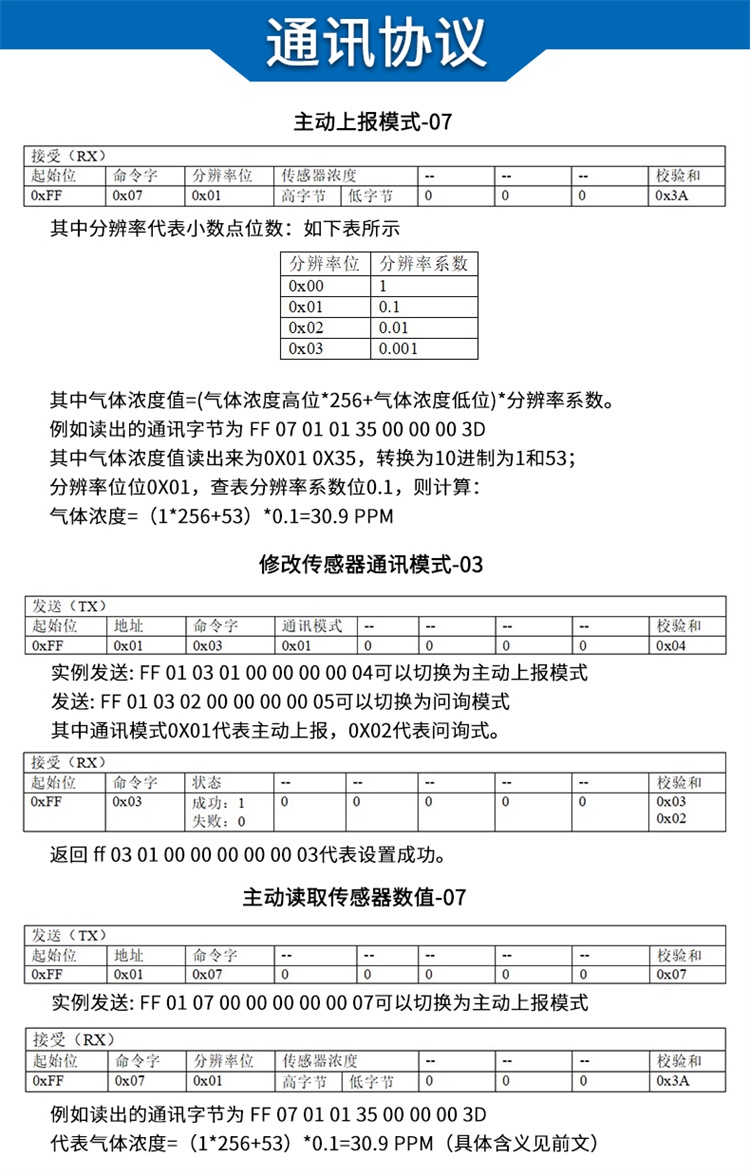

通讯协议
我司研发的模组通讯分为TTL和Modbus RTU两种通讯方式。其中，模组有两种工作方式，分别为主动上报模式和问询模式，默认工作模式为主动上报模式；如需改成问询模式，需要输入如下问询指令：
发送: FF 01 03 02 00 00 00 00 05可以切换为问询模式
发送: FF 01 03 01 00 00 00 00 04可以切换为主动上报模式
其中通讯模式0x01代表主动上报，0x02代表问询式
TTL通讯方式
通讯基本参数
|
参数 |
内容 |
|
编码 |
8 位二进制 |
|
数据位 |
8位 |
|
奇偶校验位 |
无 |
|
停止位 |
1位 |
|
错误校准 |
CRC冗长循环码 |
|
波特率 |
2400bps/4800bps/9600 bps 可设,出厂默认为 9600bps |
|
编码 |
8 位二进制 |
通讯命令
（1）主动上报模式-07
|
|
接受（RX） |
||||||||
|
起始位 |
地址 |
命令字 |
分辨率位 |
气体浓度 |
-- |
-- |
-- |
校验和 |
|
|
0xFF |
0x01 |
0X07 |
0x01 |
高字节 |
低字节 |
0 |
0 |
0 |
0x3A |
其中分辨率代表小数点位数：如下表所示
|
分辨率位 |
分辨率系数 |
|
0x00 |
1 |
|
0x01 |
0.1 |
|
0x02 |
0.01 |
|
0x03 |
0.001 |
其中气体浓度值=(气体浓度高位*256+气体浓度低位)*分辨率系数。
例如：读出的通讯字节为 FF 01 07 01 01 35 00 00 00 3F
其中气体浓度值读出来为0x01 0x35，转换为10进制为1和53；分辨率位位0x01，查表分辨率系数位0.1，则计算：
气体浓度=（1*256+53）*0.1=30.9 ppm
（2）问询模式-07
|
发送（TX） |
||||||||
|
起始位 |
地址 |
命令字 |
-- |
-- |
-- |
-- |
-- |
校验和 |
|
0xFF |
0x01 |
0x07 |
0 |
0 |
0 |
0 |
0 |
0x07 |
实例发送: FF 01 07 00 00 00 00 00 07问询一次数值
|
|
接受（RX） |
||||||||
|
起始位 |
地址 |
命令字 |
分辨率位 |
传感器浓度 |
-- |
-- |
-- |
校验和 |
|
|
0xFF |
0x01 |
0x07 |
0x01 |
高字节 |
低字节 |
0 |
0 |
0 |
0x3A |
例如：读出的通讯字节为 FF 01 07 01 01 35 00 00 00 3F
代表气体浓度=（1*256+53）*0.1=30.9ppm （具体含义见前文）
Modbus RTU通讯方式
通讯基本参数
|
参数 |
内容 |
|
编码 |
8 位二进制 |
|
数据位 |
8位 |
|
奇偶校验位 |
无 |
|
停止位 |
1位 |
|
错误校准 |
CRC冗长循环码 |
|
波特率 |
2400bps/4800bps/9600 bps 可设,出厂默认为 9600bps |
|
编码 |
8 位二进制 |
数据帧格式定义
采用 Modbus-RTU 通询规约，格式如下：
初始结构>=4字节的时间
地址码= 1字节
功能码= 1字节
数据区= N字节
错误校验= 16位 CRC 码
结束结构>=4字节的时间
地址码：为变送器的地址，在通询网络中是唯一的（出厂默认0x01）。
功能码：主机所发指令功能提示，本变送器只用到功能码 0x03（读取存器数据）。
数据区：数据区是具体通询数区，注意 16bits 数据高字节在前
CRC 码：二字节的校验码。
问询帧
|
地址码 |
功能码 |
寄存器起始地址 |
寄存器长度 |
校验码低位 |
校验码高位 |
|
1字节 |
1字节 |
2字节 |
2字节 |
1字节 |
1字节 |
应答帧
|
地址码 |
功能码 |
有效字节数 |
数据一区 |
第二数据区 |
第N数据区 |
|
1字节 |
1字节 |
1字节 |
2字节 |
2字节 |
2字节 |
寄存器地址
|
寄存器地址 |
PLC组态地址 |
内容 |
操作 |
|
0006H |
40007 |
气体浓度（单位ppm） |
只读 |
|
0100H |
40101 |
设备地址(0-252) |
读写 |
|
0101H |
40102 |
波特率(2400/4800/9600) |
读写 |
通讯协议示例以及解释
（1）读取设备地址0x01的气体值
问询帧
|
地址码 |
功能码 |
起始地址 |
数据长度 |
校验码低位 |
校验码高位 |
|
0x01 |
0x03 |
0x00,0x06 |
0x00,0x01 |
0x64 |
0x0B |
应答帧
|
地址码 |
功能码 |
有效字节数 |
气体浓度值 |
校验码低位 |
校验码高位 |
|
0x01 |
0x03 |
0x02 |
0x00,0x10 |
0x78 |
0x35 |
气体浓度:
0x00 0x10（16进制）=16（10进制）=>气体浓度=1.6ppm
注意事项
（1）禁止插拔模组上的传感器,错误的使用方式会造成不可逆损坏。

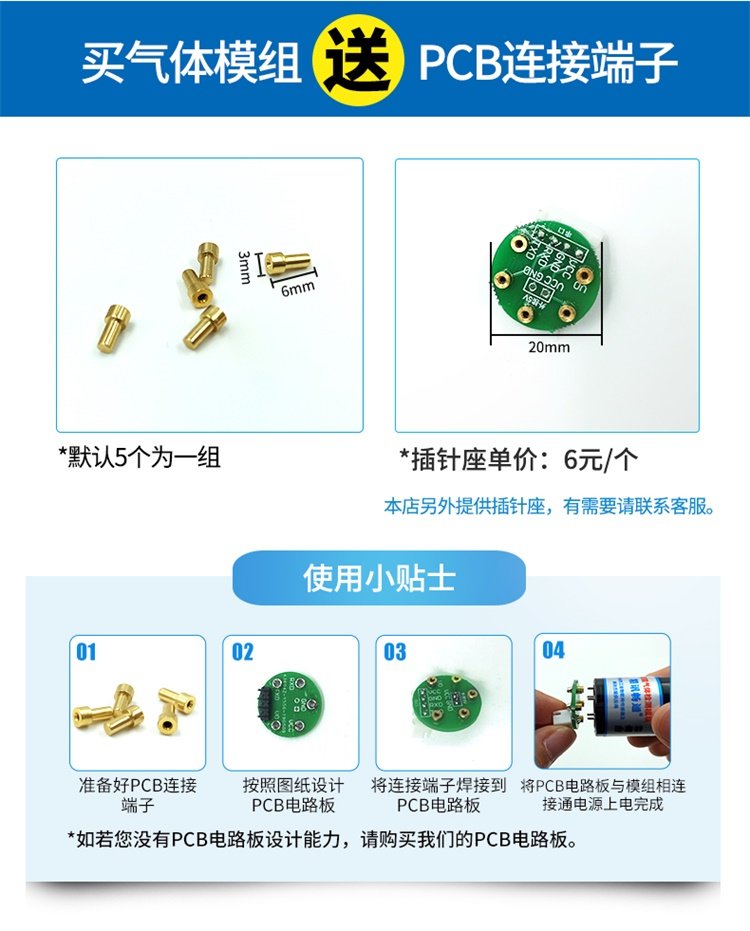

（2）禁止直接焊接模组的插针，可对插针的管座进行焊接。
（3）模组避免接触有机溶剂（包括硅胶及其它胶粘剂）、涂料、药剂、油类。
（4）切勿通过超量程高浓度气体，会造成不可以损坏。
（5）模组不可经受撞击或震动。
（6）模组初次上电使用需预热 3 分钟以上。
（7）请勿将该模组应用于涉及人身安全的系统中。
（8）请勿将模组安装在强空气对流环境下使用
质保和售后
质保条款遵循威海精讯畅通电子科技有限公司传感器售后条款，对于传感器主机电路部分质保两年，气敏类探头质保一年，配件（外壳/插头/线缆等）质保三个月。
