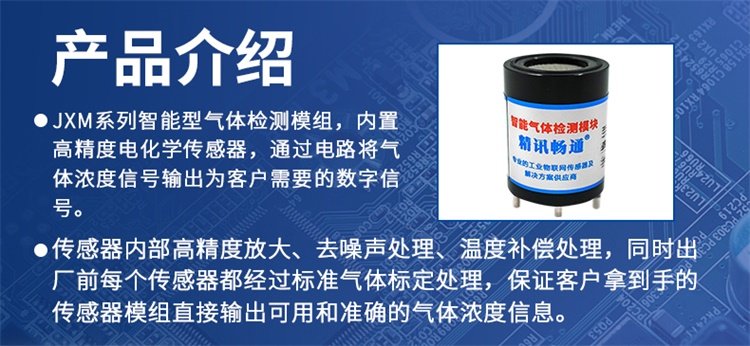

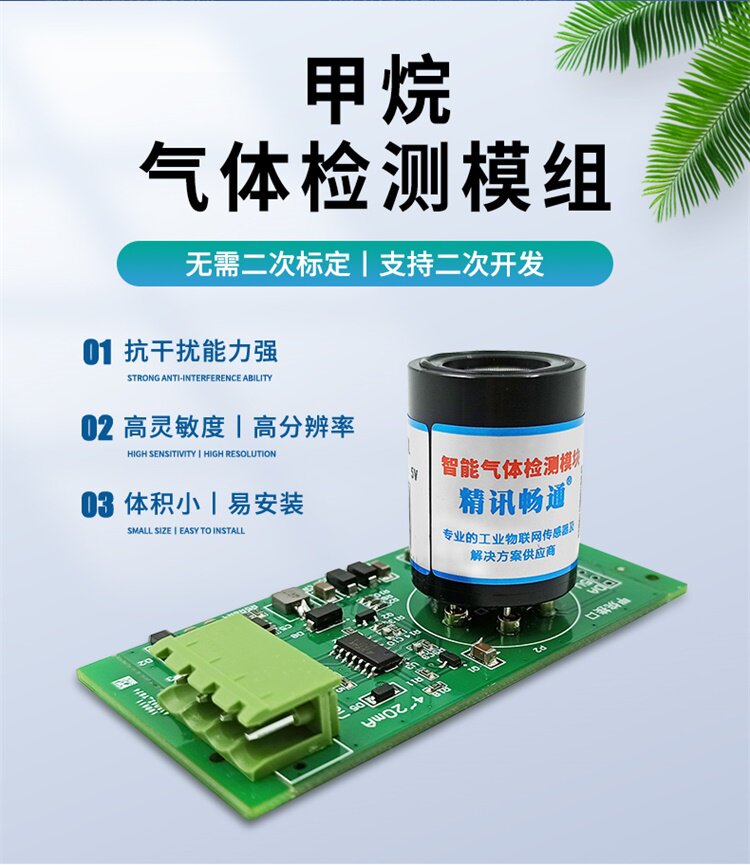

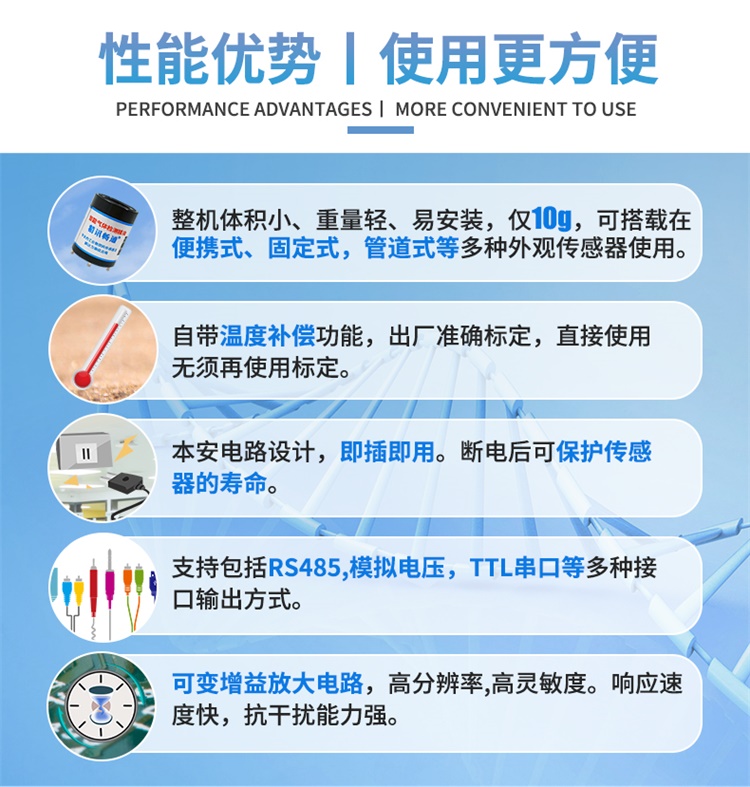

产品参数

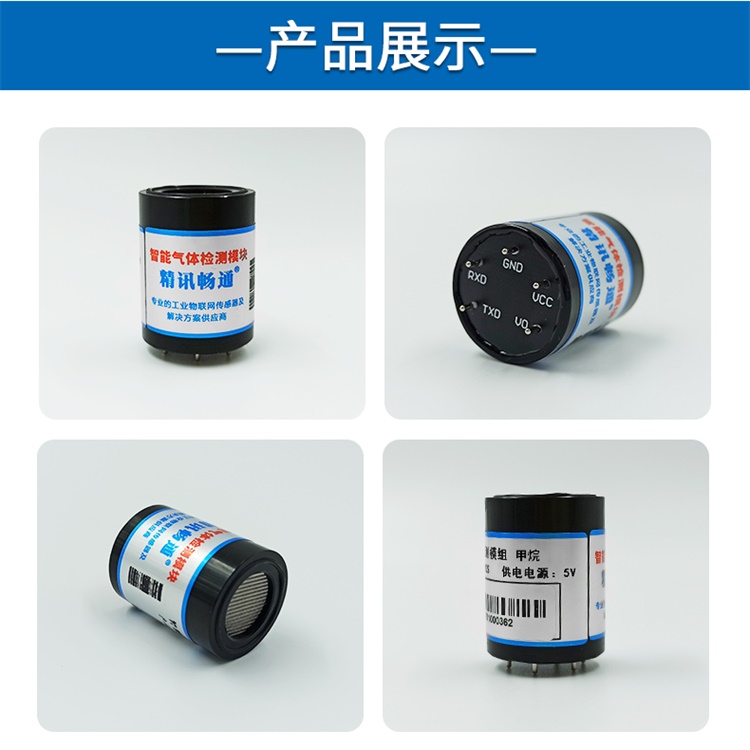

引脚说明

通讯协议

我司研发的模组通讯分为TTL和Modbus RTU两种通讯方式。其中，模组有两种工作方式，分别为主动上报模式和问询模式，默认工作模式为主动上报模式；如需改成问询模式，需要输入如下问询指令：

发送: FF 01 03 02 00 00 00 00 05可以切换为问询模式

发送: FF 01 03 01 00 00 00 00 04可以切换为主动上报模式

其中通讯模式0x01代表主动上报，0x02代表问询式

• TTL通讯方式
•  通讯基本参数

•  通讯命令

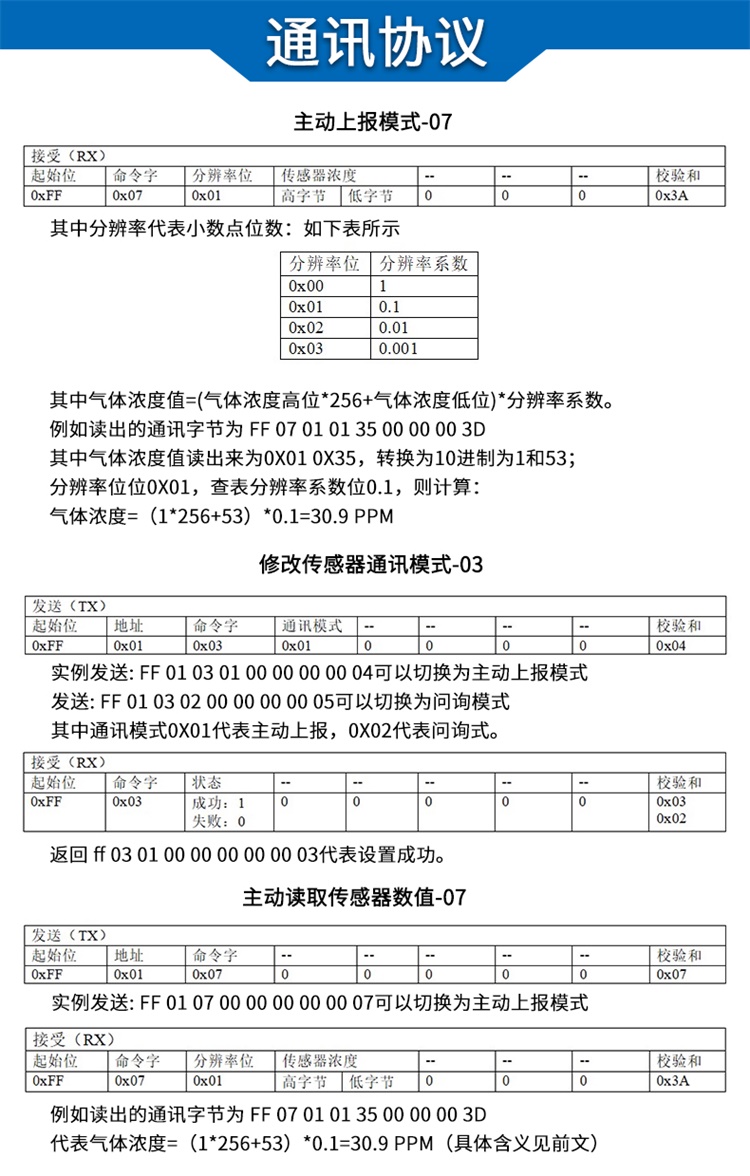

（1）主动上报模式-07

其中分辨率代表小数点位数：如下表所示

其中气体浓度值=(气体浓度高位*256+气体浓度低位)*分辨率系数。

例如：读出的通讯字节为 FF 01 07 01 01 35 00 00 00 3F

其中气体浓度值读出来为0x01 0x35，转换为10进制为1和53；分辨率位位0x01，查表分辨率系数位0.1，则计算：

气体浓度=（1*256+53）*0.1=30.9 ppm

（2）问询模式-07

实例发送: FF 01 07 00 00 00 00 00 07问询一次数值

例如：读出的通讯字节为 FF 01 07 01 01 35 00 00 00 3F

代表气体浓度=（1*256+53）*0.1=30.9ppm （具体含义见前文）

•  Modbus RTU通讯方式
•  通讯基本参数

•  数据帧格式定义

采用 Modbus-RTU 通询规约，格式如下：

初始结构>=4字节的时间

地址码= 1字节

功能码= 1字节

数据区= N字节

错误校验= 16位 CRC 码

结束结构>=4字节的时间

地址码：为变送器的地址，在通询网络中是唯一的（出厂默认0x01）。

功能码：主机所发指令功能提示，本变送器只用到功能码 0x03（读取存器数据）。

数据区：数据区是具体通询数区，注意 16bits 数据高字节在前

CRC 码：二字节的校验码。

问询帧

应答帧

• 2.2.3 寄存器地址

• 2.2.4 通讯协议示例以及解释

（1）读取设备地址0x01的气体值

问询帧

应答帧

气体浓度:

0x00 0x10（16进制）=16（10进制）=>气体浓度=1.6ppm

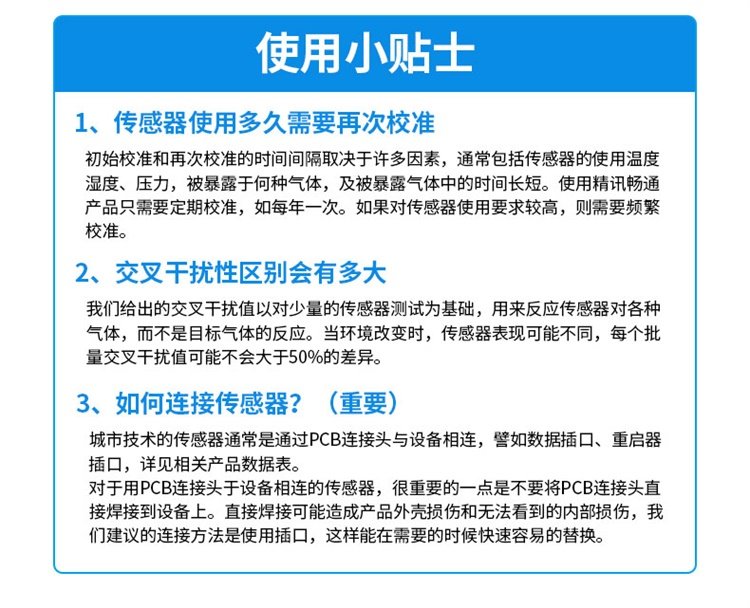

注意事项

（1）探头的使用方式对检测准确度有一定会影响，建议探头检测方向竖直向下，其他的测量方式会有1ppm左右的误差

（2）禁止插拔模组上的传感器,错误的使用方式会造成不可逆损坏。

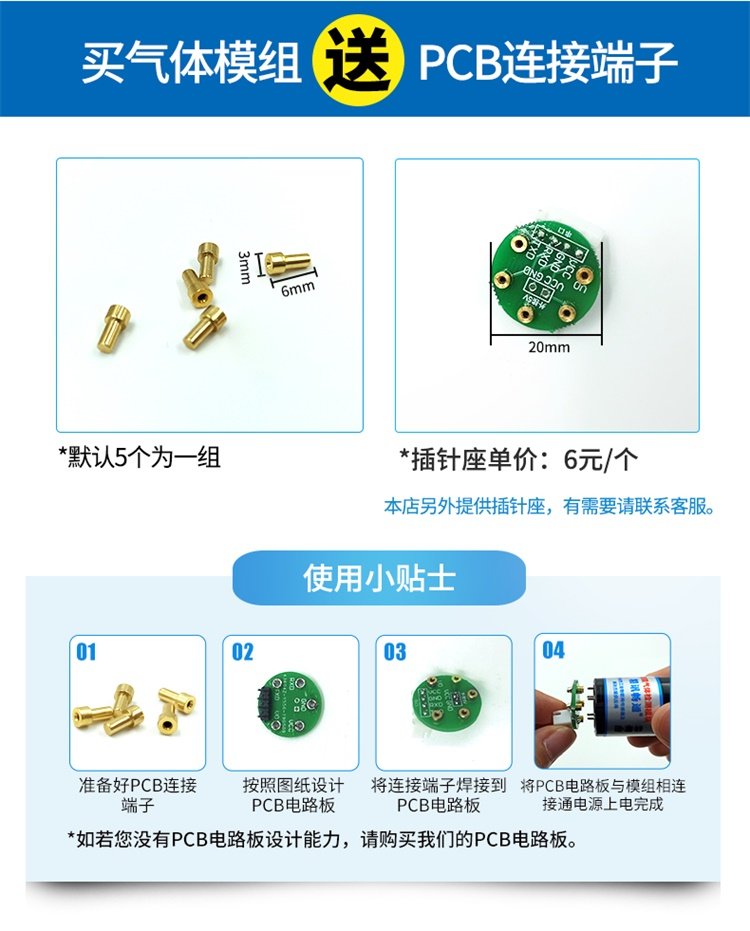

（3）禁止直接焊接模组的插针，可对插针的管座进行焊接。

（4）模组避免接触有机溶剂（包括硅胶及其它胶粘剂）、涂料、药剂、油类。

（5）切勿通过超量程高浓度气体，会造成不可以损坏。

（6）模组不可经受撞击或震动。

（7）模组初次上电使用需预热 3 分钟以上。

（8）请勿将该模组应用于涉及人身安全的系统中。

（9）请勿将模组安装在强空气对流环境下使用

质保和售后

质保条款遵循威海精讯畅通电子科技有限公司传感器售后条款，对于传感器主机电路部分质保两年，气敏类探头质保一年，配件（外壳/插头/线缆等）质保三个月。
