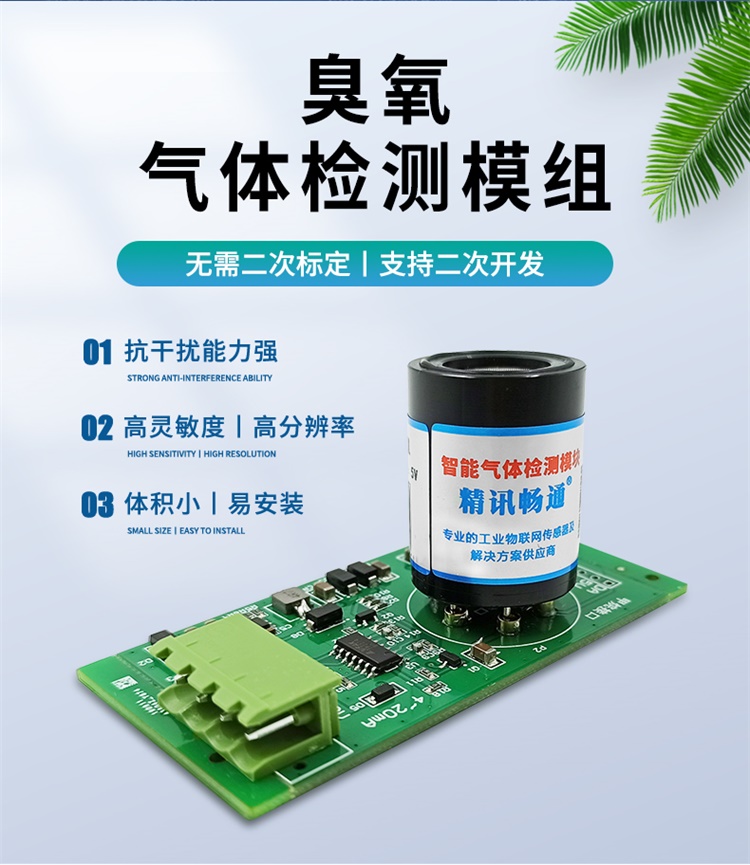

  • 电化学臭氧传感器

  • JXM系列臭氧传感器灵敏度高响应迅速,体积小重量轻,易安装,即插即用,信号稳定,广泛应用到广泛适用于家庭用有机蒸气报警器、工业用有机蒸气报警器以及便携式有机蒸气检测器。
  • 产品详情

    产品参数

    资料下载

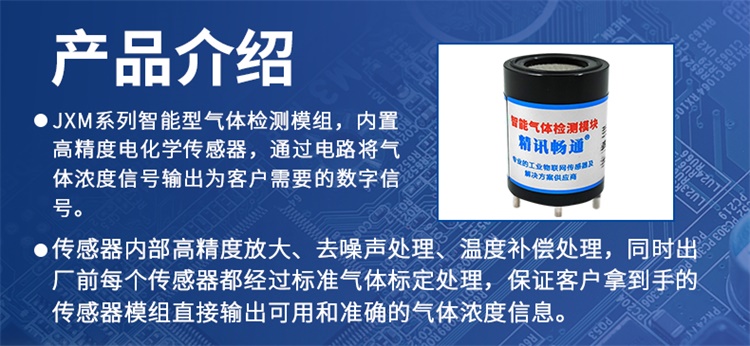

  • 产品概述

    JXM系列是智能型气体检测模组,模组内置高精度电化学传感器,通过专利电路将气体浓度信号输出为客户需要的数字信号。传感器内部带有高精度放大、去噪声处理、温度补偿处理,同时出厂前每个传感器都经过标准气体标定处理,保证客户拿到手的传感器模组直接输出可用和准确的气体浓度信息。

    产品特点

    专利可变增益放大电路,高灵敏度、高分辨率;出厂已标定,无需二次标定,直接使用体积小,易安装,本安设计支持包括数字量和模拟量在内的多种接口。

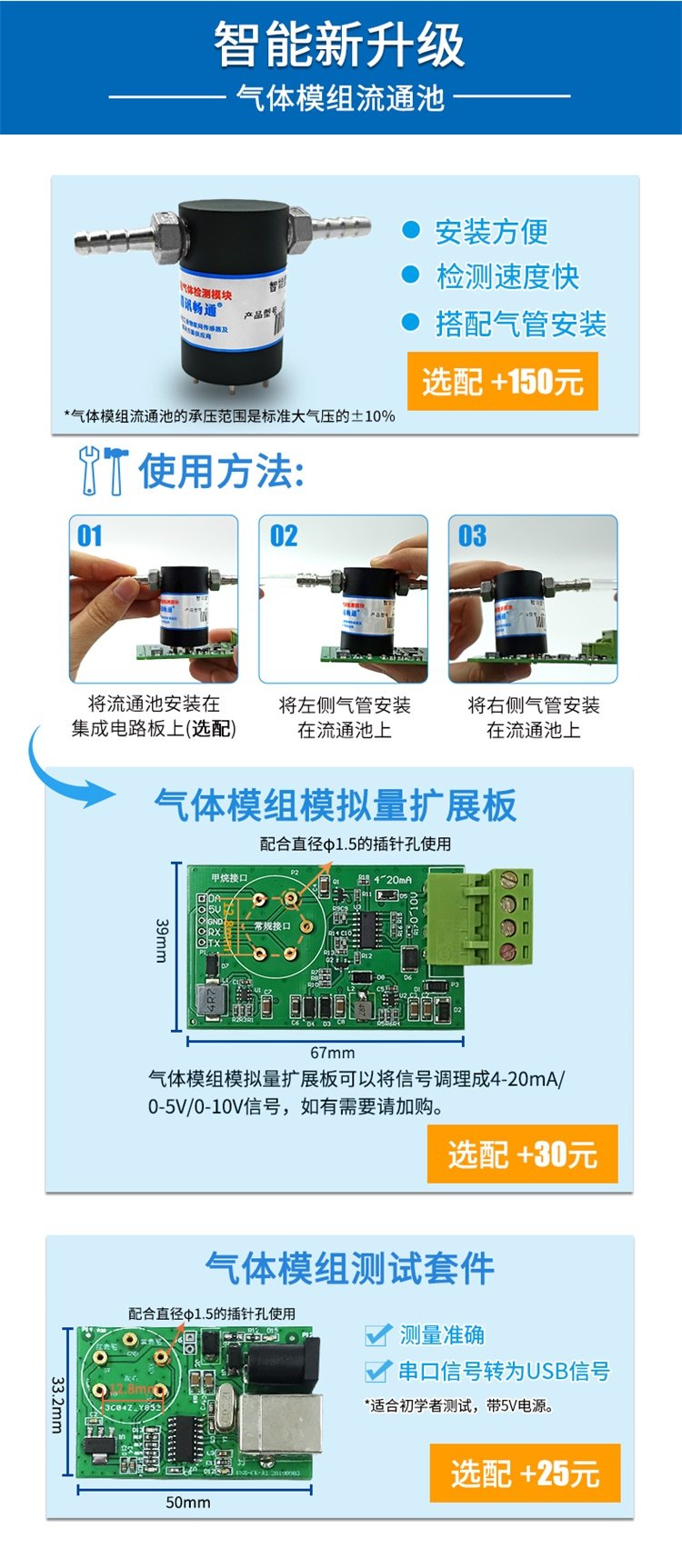

    电化学臭氧传感器
    电化学臭氧传感器
    电化学臭氧传感器
    电化学臭氧传感器
    电化学臭氧传感器
    电化学臭氧传感器
    电化学臭氧传感器
    电化学臭氧传感器
    电化学臭氧传感器
    电化学臭氧传感器
    电化学臭氧传感器
    电化学臭氧传感器

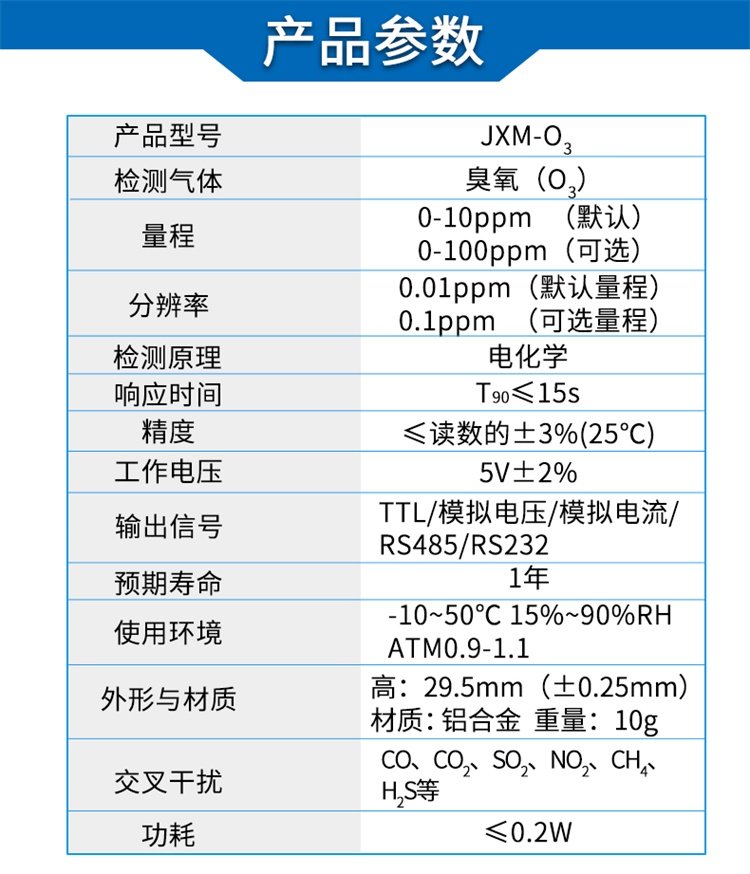

    产品参数

    参数

    技术指标

    检测气体

    臭氧(O3

    测量范围

    0-20ppm(默认)

    0-100ppm(可选)

    分辨率

    0.01ppm

    精度

    ≤读数的±3%(25℃)

    响应时间

    一般小于15秒

    检测原理

    电化学

    波特率

    2400/4800/9600

    通讯方式

    TTL/Modbus RTU

    供电方式

    5V±2%

    耗电

    ≤0.2W

    运行温度

    -10至50℃

    工作湿度环境

    0-95%RH(无凝结)

    外形尺寸

    高:29.5mm(±0.25mm)

    材质

    铝合金 重量:10g

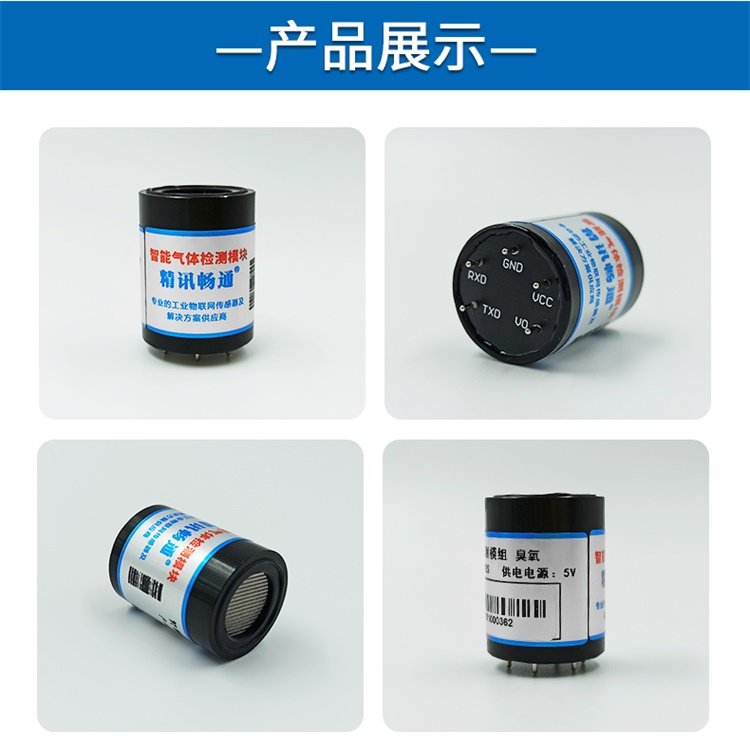

    引脚说明

    下图(表)是模组的引脚说明,如图(表)所示:

    序号

    定义

    1

    VO

    2

    VCC

    3

    GND

    4

    485A/RXD

    5

    485B/TXD

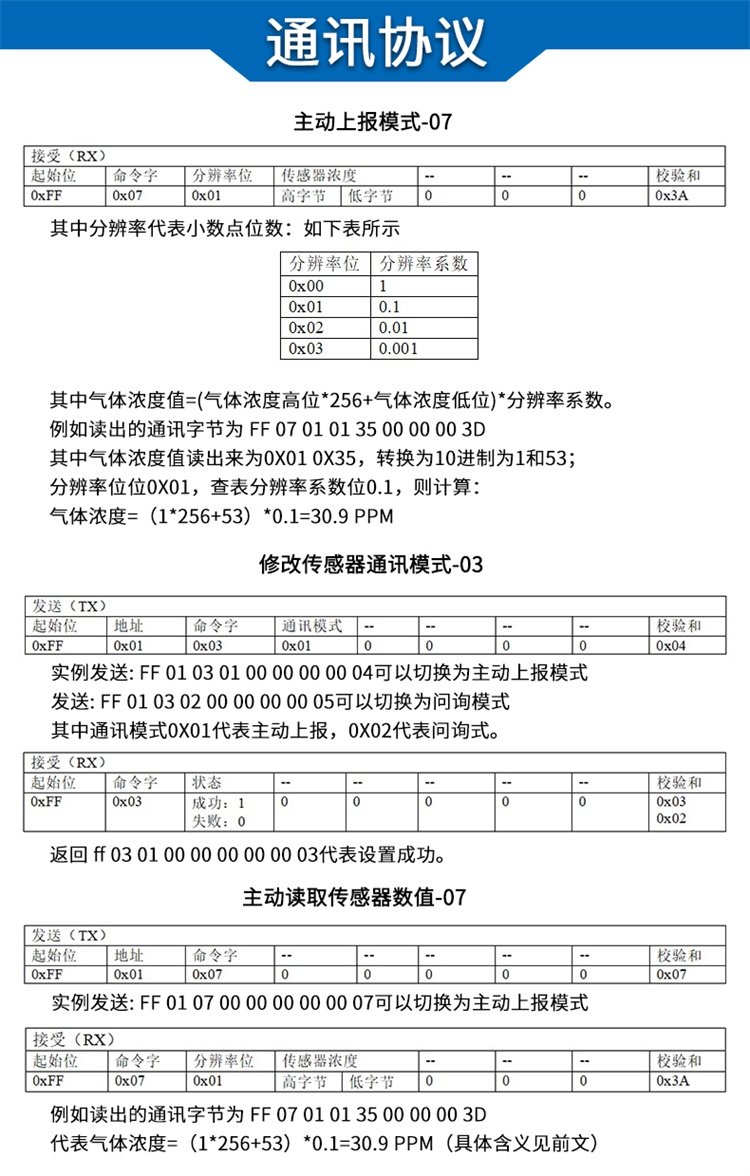

    通讯协议

    我司研发的模组通讯分为TTL和Modbus RTU两种通讯方式。其中,模组有两种工作方式,分别为主动上报模式和问询模式,默认工作模式为主动上报模式;如需改成问询模式,需要输入如下问询指令:

    发送: FF 01 03 02 00 00 00 00 05可以切换为问询模式

    发送: FF 01 03 01 00 00 00 00 04可以切换为主动上报模式

    其中通讯模式0x01代表主动上报,0x02代表问询式

    •  TTL通讯方式
    •  通讯基本参数

    参数

    内容

    编码

    8 位二进制

    数据位

    8位

    奇偶校验位

    停止位

    1位

    错误校准

    CRC冗长循环码

    波特率

    2400bps/4800bps/9600 bps 可设,出厂默认为 9600bps

    编码

    8 位二进制

    •  通讯命令

    (1)主动上报模式-07



    接受(RX)

    起始位

    地址

    命令字

    分辨率位

    气体浓度

    --

    --

    --

    校验和

    0xFF

    0x01

    0X07

    0x02

    高字节

    低字节

    0

    0

    0

    0x3A

    其中分辨率代表小数点位数:如下表所示

    分辨率位

    分辨率系数

    0x00

    1

    0x01

    0.1

    0x02

    0.01

    0x03

    0.001

    其中气体浓度值=(气体浓度高位*256+气体浓度低位)*分辨率系数。

    例如:读出的通讯字节为 FF 01 07 02 01 35 00 00 00 3F

    其中气体浓度值读出来为0x01 0x35,转换为10进制为1和53;分辨率位位0x02,查表分辨率系数位0.01,则计算:

    气体浓度=(1*256+53)*0.01=3.09 ppm

    (2)问询模式-07

    发送(TX)

    起始位

    地址

    命令字

    --

    --

    --

    --

    --

    校验和

    0xFF

    0x01

    0x07

    0

    0

    0

    0

    0

    0x07

    实例发送: FF 01 07 00 00 00 00 00 07问询一次数值



    接受(RX)

    起始位

    地址

    命令字

    分辨率位

    传感器浓度

    --

    --

    --

    校验和

    0xFF

    0x01

    0x07

    0x02

    高字节

    低字节

    0

    0

    0

    0x3A

    例如:读出的通讯字节为 FF 01 07 02 01 35 00 00 00 3F

    代表气体浓度=(1*256+53)*0.01=3.09ppm (具体含义见前文)

    • Modbus RTU通讯方式
    • 通讯基本参数

    参数

    内容

    编码

    8 位二进制

    数据位

    8位

    奇偶校验位

    停止位

    1位

    错误校准

    CRC冗长循环码

    波特率

    2400bps/4800bps/9600 bps 可设,出厂默认为 9600bps

    编码

    8 位二进制

    •  数据帧格式定义

    采用 Modbus-RTU 通询规约,格式如下:

    初始结构>=4字节的时间

    地址码= 1字节

    功能码= 1字节

    数据区= N字节

    错误校验= 16位 CRC 码

    结束结构>=4字节的时间

    地址码:为变送器的地址,在通询网络中是唯一的(出厂默认0x01)。

    功能码:主机所发指令功能提示,本变送器只用到功能码 0x03(读取存器数据)。

    数据区:数据区是具体通询数区,注意 16bits 数据高字节在前

    CRC 码:二字节的校验码。

    问询帧

    地址码

    功能码

    寄存器起始地址

    寄存器长度

    校验码低位

    校验码高位

    1字节

    1字节

    2字节

    2字节

    1字节

    1字节

    应答帧

    地址码

    功能码

    有效字节数

    数据一区

    第二数据区

    第N数据区

    1字节

    1字节

    1字节

    2字节

    2字节

    2字节



    • 寄存器地址

    寄存器地址

    PLC组态地址

    内容

    操作

    0006H

    40007

    气体浓度(单位ppm)

    只读

    0100H

    40101

    设备地址(0-252)

    读写

    0101H

    40102

    波特率(2400/4800/9600)

    读写

    •  通讯协议示例以及解释

    (1)读取设备地址0x01的气体值

    问询帧

    地址码

    功能码

    起始地址

    数据长度

    校验码低位

    校验码高位

    0x01

    0x03

    0x00,0x06

    0x00,0x01

    0x64

    0x0B

    应答帧

    地址码

    功能码

    有效字节数

    气体浓度值

    校验码低位

    校验码高位

    0x01

    0x03

    0x02

    0x00,0x10

    0x78

    0x35

    气体浓度:

    0x00 0x10(16进制)=16(10进制)=>气体浓度=0.16ppm

    注意事项

    (1)禁止插拔模组上的传感器,错误的使用方式会造成不可逆损坏。

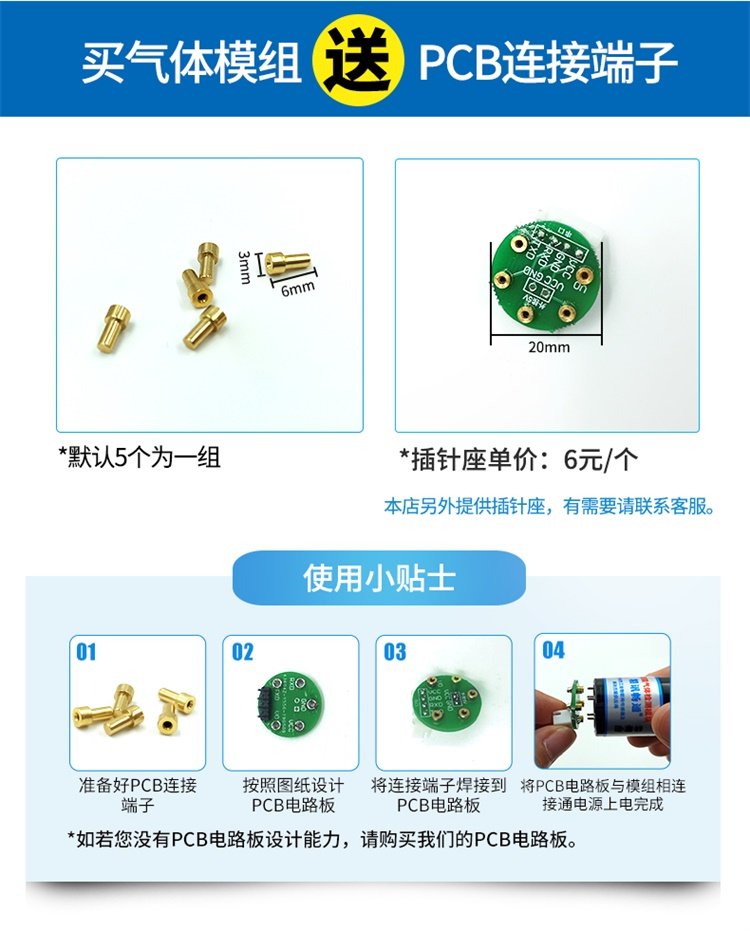

    (2)禁止直接焊接模组的插针,可对插针的管座进行焊接。

    (3)模组避免接触有机溶剂(包括硅胶及其它胶粘剂)、涂料、药剂、油类。

    (4)切勿通过超量程高浓度气体,会造成不可以损坏。

    (5)模组不可经受撞击或震动。

    (6)模组初次上电使用需预热 3 分钟以上。

    (7)请勿将该模组应用于涉及人身安全的系统中。

    (8)请勿将模组安装在强空气对流环境下使用

    质保和售后

    质保条款遵循威海精讯畅通电子科技有限公司传感器售后条款,对于传感器主机电路部分质保两年,气敏类探头质保一年,配件(外壳/插头/线缆等)质保三个月。
